4.5.4. Протокол пересылки файлов FTP

Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru

FTP довольно необычная процедура, так как поддерживает две логические связи между ЭВМ (Рис 4.5.4.1). Одна связь служит для удаленного доступа и использует протокол Telnet. Другая связь предназначена для обмена данными. Сервер производит операцию passive open для порта 21 и ждет соединения с клиентом. Клиент осуществляет операцию active open для порта 21. Канал остается активным до завершения процедуры FTP. TOS (тип IP-сервиса) соответствует минимуму задержки, так как этот канал используется для ручного ввода команд. Канал для передачи данных (TCP) формируется каждый раз для пересылки файлов. Канал открывается перед началом пересылки и закрывается по коду end_of_file (конец файла). IP-тип сервиса (TOS) в этом случае ориентирован на максимальную пропускную способность.

Конечный пользователь взаимодействует с протокольным интерпретатором, в задачи которого входит управление обменом информацией между пользователем и файловой системой, как местной, так и удаленной. Схема взаимодействия различных частей Internet при работе FTP изображена на рис. 4.5.4.1.

Сначала по запросу клиента формируется канал управления, который в дальнейшем используется для передачи команд от клиента и откликов от сервера. Информационный канал формируется сервером по команде клиента, он не должен существовать постоянно на протяжении всей FTP-сессии и может формироваться и ликвидироваться по мере необходимости. Канал управления может быть закрыт только после завершения информационного обмена. Для канала управления используется протокол Telnet. После того как управляющий канал сформирован, клиент может посылать по нему команды. Сервер воспринимает, интерпретирует эти команды и передает отклики.

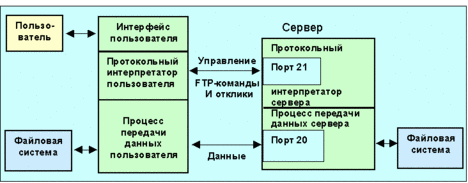

Рис. 4.5.4.1 Схема работы протокола ftp.

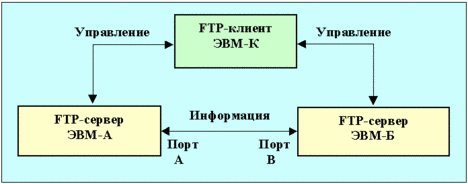

Возможна и другая схема взаимодействия, когда по инициативе клиента осуществляется файловый обмен между двумя ЭВМ, ни одна из которых не является машиной клиента (см. рис. 4.5.4.2).

Рис. 4.5.4.2. Организация информационного обмена между двумя удаленными машинами

На фазе задания режима обмена предоставляются следующие возможности:

Команда Block сохраняет структуру логических записей файла.

Команда Stream устанавливает режим, при котором не производится пересылки контрольной информации для блоков. Это наиболее быстрый режим обмена, он работает по умолчанию.

Команда TYPE может задать режимы обмена IMAGE, ASCII или EBCDIC. Из них ASCII - используется по умолчанию. Режим EBCDIC применяется для обменов между ЭВМ, работающими с набором символов EBCDIC. Режим IMAGE предполагает обмен 8-битными байтами, используется для передачи двоичной (а не текстовой) информации. Более подробный список команд помещен ниже. Структурно информация может передаваться в виде файлов (структура по умолчанию), в виде последовательности записей (применимо для текстовых файлов ASCII или EBCDIC) или постранично (последняя структура не относится к числу рекомендуемых).

Для копирования файла из удаленного сервера используется команда GET, для копирования группы файлов - MGET, в последнем случае применяются символы заменители, например, MGET *.txt (или RFC-18*.txt, при этом скопируются файлы с RFC-1800.txt до RFC-1899.txt, если таковые существуют в текущем каталоге). Аналогом команды GET в какой-то степени является команда DIR (ls), только она переносит содержимое каталога, что для некоторых операционных систем эквивалентно. При использовании модификации mget проявляйте осторожность - вы можете заблокировать телекоммуникационный канал длительным копированием. Для записи файла в удаленный сервер применяется команда PUT. При операциях обмена обычно используется текущий каталог локальной ЭВМ. В вашем распоряжении всегда имеется возможность поменять местный каталог с помощью команды LCD или ее аналога. Любая команда обмена выполняется в несколько этапов:

1. Формирование канала под управлением клиента, так как именно клиент выдал команду get, dir, put и т.д.

2. Клиент выбирает произвольный номер порта на своей ЭВМ и осуществляет процедуру passive open для этого порта.

3. Клиент посылает номер порта серверу по каналу управления (порт 21), используя команду PORT. Можно обойтись и без команды PORT (используется тот же порт, что и в командном канале), но это увеличивает задержки и по этой причине не рекомендуется.

4. Сервер получает номер порта по каналу управления и выдает команду active open в указанный порт ЭВМ-клиента. Сервер для канала данных всегда использует порт с номером 20.

Рассмотрим пример FTP-сессии. Для этого выдадим команду (тексты, набираемые с клавиатуры, выделены курсивом):

FTP -d ns.itep.ru

(флаг -d означает установку отладочного режима, при котором выдаются все сообщения и внутренние команды на экран терминала).

FTP Trying...Open
220- *** Welcome at FTP-Server ftp.ITEP.RU ***
220-
220 ns.itep.ru FTP server ready.
Userid for logging in on ns.itep.ru (SEMENOV)? semenov

FTP command: USER semenov
FTP response: 331 Password required for semenov.
331 Password required for semenov.
Password for logging in as semenov on ns.itep.ru? XXXXXXXX

PASS XXXXXXXX

(ввод пароля не отображается на экране)

FTP response: 230 User semenov logged in.
230 User semenov logged in.

ftp:ns.itep.ru> hel

(просьба выдать список доступных на данном сервере FTP-команд)

Any unambiguous abbreviation for a command may be used.

Available commands are:

!	?	acct	append	ascii	binary	bye	cd	debug
delete	dir	drive	exit	fcd	fdir	fpwd	get	help
iget	image	iput	lcd	ldir	lmkdir	local	login	lpwd
ls	mdelete	mget	mkdir	mput	option	parent	passive	put
pwd	quit	quote	rename	retrieve	rmdir	send	server	show
stat	store	take	tenex	tget	tput	type	user	verbose

version

ftp:ns.itep.ru> quit
FTP command: QUIT
FTP response: 221 Goodbye.

Уход из FTP производится по команде quit. В приведенном примере файловый обмен не производился, но и команда HELP требует переноса информации (также как и dir), так как вам выдается список команд, доступных на удаленном сервере. Из воспроизведенного списка команд, самая опасная mdelete, так как способна стереть целый каталог. Нетекстовые файлы (архивированные, графические и программные) следует пересылать в режиме binary. Для перевода в этот режим используется одноименная команда. Для перехода из одного каталога в другой на удаленном сервере служит команда cd имя_каталога, а для возврата в предшествующий cd .. . Например, cd /pub/msdos.

Ссылка на объект, доступный через анонимное FTP, обычно записывается в виде:

Название ресурса

Имя сервера

Имя каталога в сервере.

Например:

Internet-cmc

ftp.rpi.edu

/pub/communications/internet-cmc.txt

ftp://ftp.rpi.edu/pub/communications/internet-cmc.txt

Internet-cmc (CMC - computer-mediated communication) -это межкомпьютерный обмен по сети Internet.

Ниже приведен список базовых команд FTP. Следует разделять внутренний набор команд FTP, которыми обмениваются клиент и сервер по командному каналу, и набор команд доступный пользователю. Служебные команды содержат три или четыре заглавные буквы. Эти наборы команд перекрываются лишь частично. Служебные команды унифицированы (они выделены в приведенном выше примере FTP-сессии жирным шрифтом, в помещенной ниже таблице эти команды представлены в ее верхней части), пользовательский же набор команд может варьироваться от реализации к реализации. Если выдать команду FTP без аргументов, система обычно откликается приглашением FTP> и вы можете выполнить некоторые из приведенных ниже команд (весь набор становится доступным только после идентификации).

Таблица 4.5.4.1

<SP> пробел; все команды завершаются последовательностью <CRLF> возврат каретки + перевод строки. В квадратных скобках записан опционный аргумент. Выполнение любой команды можно прервать с помощью Ctrl-C.

Возможная форма обращения к FTP (SunOS 4.1): FTP [ -опции ] [ имя_ЭВМ ]

Допустимы следующие опции (модификаторы) команды:

В рамках процедуры FTP доступны следующие команды (приведенный перечень команд является неполным):

! [ команда ]	Исполняется команда интерпретатора shell вашей ЭВМ (UNIX). Если имя команды явно не введено, система переходит в интерактивный режим shell.
$ имя-макро [ аргументы ]	Выполняется макро, имя которого введено, аргументы используются этим макро.
account [ пароль ]	Позволяет ввести пароль, необходимый для доступа в удаленный сервер.
append имя_местного_файла [ имя_удаленного_файла ]	Добавить местный файл к файлу на удаленном сервере.
Bye	Завершает FTP-сессию.
case	Переключает регистр символов, которыми записаны имена файлов на удаленной ЭВМ, в процессе выполнения команды MGET. Если case включен (по умолчанию выключен), все прописные буквы в именах файлов на удаленной ЭВМ, меняются при переносе в вашу ЭВМ на строчные.
close	Завершает FTP-сессию и возвращает систему в интерактивный командный режим. Все описанные ранее макро стираются.
debug [ debug-value ]	Включает/выключает режим отладки. Значение debug-value определяет отладочный уровень. Если отладка включена, FTP отображает на экране каждую команду, посылаемую удаленной ЭВМ. Эта информация помечается символом '-->'.
dir [ удаленный каталог ] [ местный файл ]	Выдает на экран содержимое удаленного каталога. Если в качестве параметра указано имя местного файла, результат заносится в него. Если имя удаленного каталога не указано, команда выполняется для текущего каталога.
disconnect	синоним close.
hash	включает/выключает знак (#). Во включенном состоянии отмечается пересылка каждого блока, что позволяет визуально контролировать процесс обмена.
macdef macro-name	Определяет макро. Последующие строки запоминаются в качестве текста макро с именем macro-name. Нулевая строка (двойное нажатие клавиши RETURN) завершает ввод текста макро. Можно ввести до 16 макро с суммарным объемом до 4096 символов.
mdelete [ имена_файлов_на удаленной_ЭВМ ]	удаляет файлы на удаленной ЭВМ.
open имя-ЭВМ [ port ]	устанавливает связь с указанным FTP-сервером (ЭВМ) через специфицированный порт.
prompt	включает/выключает нтерактивные запросы со стороны ЭВМ. Это бывает полезным при выполнении групповых команд MPUT, MGET или MDELETE и позволяет проводить соответствующие операции над файлами выборочно.
proxy	ftp-команда выполняет FTP-команду на вторичной удаленной ЭВМ. Эта команда позволяет связать два удаленных FTP-сервера и осуществить пересылку файлов между ними. Первой proxy-командой должна быть команда open, необходимая для связи со вторичным сервером. Введите команду proxy ?, чтобы проверить выполнимость этих команд на данном сервере.
quit	синоним bye.
recv	удаленный_файл [ местный_файл ] синоним команды get.
remotehelp [ имя_команды ]	Запрашивает справочную информацию у удаленного FTP-сервера. Если имя_команды задано, запрашивается информация о конкретной команде.
runique	Включает режим записи файлов в вашу ЭВМ только с уникальными именами. Если файл с таким именем уже существует, то новому файлу будет присвоено имя с расширением .1, если и такое имя уже есть, то с расширением .2. Это может продолжаться вплоть до расширения .99, после чего будет выдано сообщение об ошибке. Впрочем, такую ситуацию вообразить крайне трудно, если вы сами не наплодили файлов с цифровыми расширениями. Для команды mget это крайне полезная функция, которая застрахует вас от стирания ваших файлов из текущего каталога, имеющих имена, совпадающие с именами на удаленном сервере. По умолчанию runique не включено.
send local-file [ remote-file ]	Синоним команды put.
status	Отображает текущее состояние ftp.

В депозитариях можно встретить файлы следующих разновидностей (все виды ниже перечисленных файлов пересылаются в режиме binary, а не ASCII):

Таблица 4.5.4.2

При выполнении FTP система возвращает трехразрядные десятичные коды-отклики, которые позволяют судить о корректности обмена и диагностировать процедуру. Выдача кода сопровождается текстом-комментарием. Первая цифра может принимать значения от 1 до 5. Структура кодов показана в таблице 4.5.4.3:

Таблица 4.5.4.3. Коды диагностики

Значение кода "y" в вышеприведенной таблице может принимать значения от 0 до 5. Значения кодов "y" приведены ниже:

Далее в тексте встречается выражение "анонимное FTP", это подразумевает следующую процедуру (см. также RFC-1635):

ftp> login: anonymous
ftp> password: [ваш полный E-mail адрес]

ftp> cd <имя_каталога >	(смена каталога)
ftp> binary	(если текст, например, архивирован, в противном случае команду выдавать не нужно)
ftp> get <имя_файла>	(копирование файла)
ftp> quit	(уход из процедуры)

Следует иметь в виду, что некоторые анонимные FTP-серверы (также как, например, GOPHER-серверы) требуют, чтобы ЭВМ, с которой осуществляется ввод, имела не только IP-адрес, но и зарегистрированное в локальном DNS-сервере имя. Эти FTP-серверы, получив запрос, пытаются выяснить имя ЭВМ, так как они ведут "журнал посещений", и в случае неуспеха прерывают сессию. Таким образом, анонимное FTP может считаться таковым лишь условно, в смысле ненужности быть авторизованным на сервере, чтобы иметь к нему доступ. Конкретные примеры кодов статуса обмена для FTP

Таблица 4.5.4.4. Коды откликов

В настоящее время разработаны версии FTP для работы с IPv6 (RFC-2428).
