2.3. Цифровые каналы T1 и Е1

Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru

Системы (каналы) T1 имеют пропускную способность, соответствующую 24 аналоговым каналам с полосой 0-3.3 кГц (американская версия стандарта). Частота стробирования равна 8 кГц, что соответствует передаче 8000 кадров в сек. После каждых 6000 футов коаксиального кабеля ставятся системы регенерации сигналов. Все 24 канала мультиплексируются на общий коаксиальный кабель, предварительно производится PCM-преобразование сигналов. 24 канала по 8 бит (при 8-битном АЦП) дает 192 бита на кадр. Один дополнительный (193-ий) бит используется для целей синхронизации (F). Таким образом частота бит в канале Т1 составляет 193*8000=1,554 Мбит/с (это стандарт США, его европейский аналог - Е1 имеет 30 каналов и пропускную способность 2048 кбит/c). Это соответствует частоте кадров 667/с. Каждый восьмой бит (младший) байта (временного домена на рис. 2.3.1) используется для целей управления, что несколько снижает пропускную способность. В ISDN каналы 1,544 и 2,048 Мбит/с, форматы которых здесь описаны, называются первичными.

8-битовые pcm-блоки генерируются каждые 125мксек (8000/с). Структура данных при передаче со скоростью 1,544 Мбит/с представлена ниже (isdn 2*B+D):

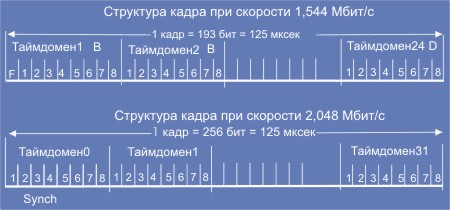

Рис. 2.3.1. Структура кадров для американского (вверху) и европейского (внизу) стандартов передачи данных

Скорости передачи 1,544 (кодирование B8ZS) и 2,048 Мбит/с (HDB3) называются первичными скоростями. Кадры структурированы так, что временные домены (таймдомен на рис. 2.3.1) для передачи данных по каналам B1 и B2 чередуются. В Европе используется 2048Мбит/с интерфейс. Каждый 6-ой кадр используется для сигнальных целей. Количество временных доменов в кадре определяет число телефонных разговоров, которые могут осуществляться одновременно. Для американского стандарта это число равно 24, а для европейского 30 (в последнем случае учтено то, что часть доменов используется в служебных целях).

Все современные коммутаторы управляются центральным процессором. Такие коммутаторы обычно называются коммутаторами, управляемыми встроенной памятью (SPC - Stored Program Controlled exchanges).
