10.17. Разводка разъемов
Семёнов Ю.А. (ГНЦ ИТЭФ),
book.itep.ru

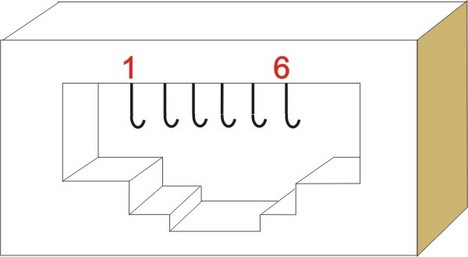

RJ-11 (6 контактов)
| Контакт | Назначение |
| 1 | Не используется (иногда земля) |
| 2 | Прием + |
| 3 | Передача + |
| 4 | Передача - |
| 5 | Прием - |
| 6 | Не используется (иногда земля) |
Телефонный разъем

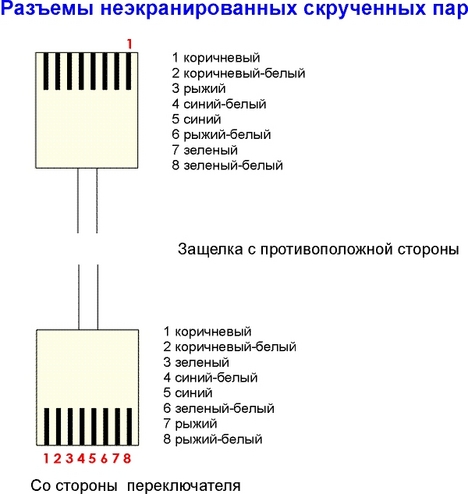

Применение неэкранированных скрученных пар
| Использование | Ножки разъема |
| 1-2 | 3-6 | 4-5 | 7-8 |
| Аналоговая передача голоса | - | - | TR/RX | - |
| 10BASE-T | TX | RX | - | - |
| 100BASE-TX | TX | RX | - | - |
| 100BASE-T4 | TX | RX | - | - |
| 100BASE-VG | BI | BI | BI | BI |
| ISDN | Питание | TX | RX | Питание |
| Token Ring | - | TX | RX | - |
| ATM-пользователь | TX | | | RX |
| ATM-разветвитель | RX | | | TX |
TX - передача; RX - прием; BI - двунаправленная передача/прием.

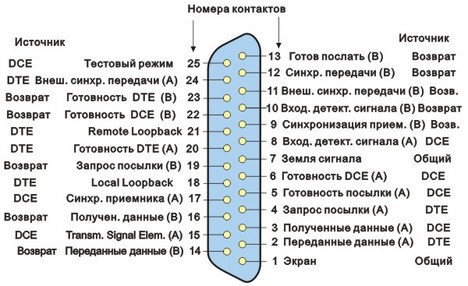

Интерфейс RS-530

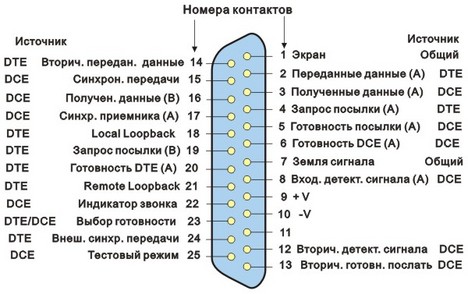

| Разводка разъема интерфейса RS-232 |
| Номер контакта | Сторона ЭВМ (DTE) Разъем DB25M | Устройство передачи данных (DCE) Разъем DB25F |
| 1 | Экран | Экран |
| 2 | Выход передачи данных (TD) | Вход приема данных (RD) |
| 3 | Вход приема данных (RD) | Выход передачи данных (TD) |
| 4 | Запрос передачи данных (RTS) | Запрос приема данных (CTS) |
| 5 | Запрос приема данных (CTS) | Запрос передачи данных (RTS) |
| 6 | Вход готовности (DSR) | Выход готовности (DTR) |
| 7 | Земля сигнала | Земля сигнала |
| 8 | Вход CD (Carrier Detect) | Выход CD (Carrier Detect) |
| 20 | DTE готов (DTR) | DCE готов (DSR) |
| 22 | Индикатор вызова (RI) | Индикатор вызова (RI) |

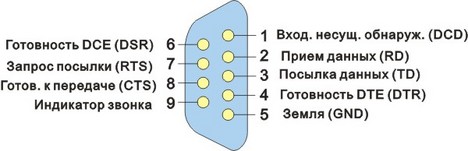

Интерфейс V.24/RS-232 (9-контактный)

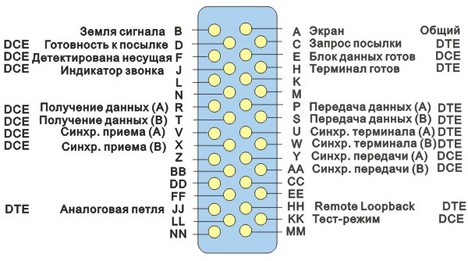

Интерфейс V.35

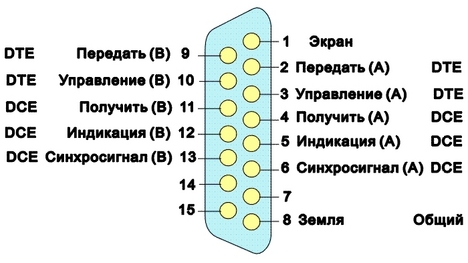

Интерфейс X.21

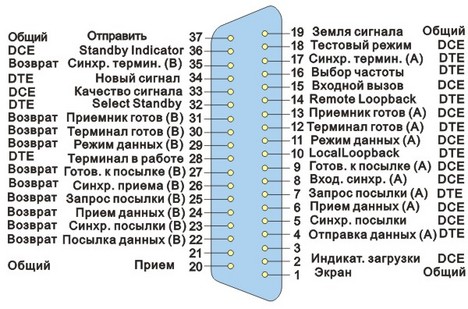

Интерфейс V.36/RS-449
