Логическая структура комплекса и взаимодействие его подсистем

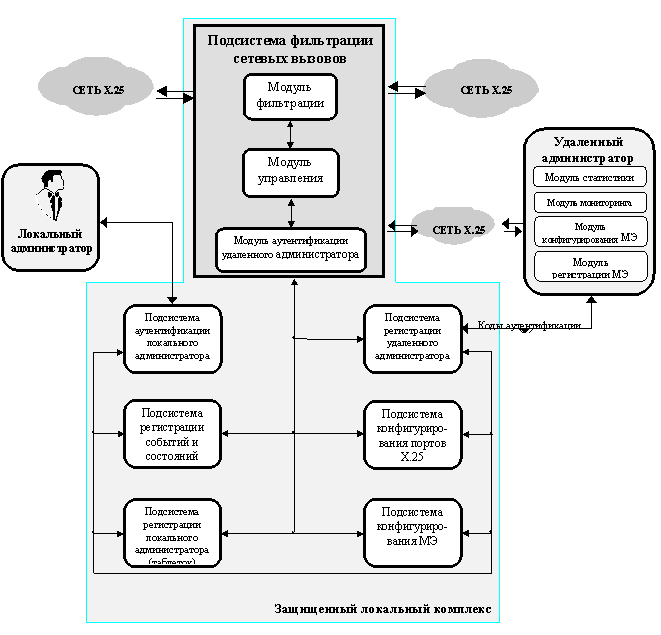

Структурная схема комплекса, отражающая взаимосвязь работы его подсистем и взаимодействие с внешней средой, представлена на Рис. 4-1:

Рис. - 1

В состав комплекса "ФПСУ X.25" входят следующие основные компоненты:

Межсетевой экран:

1. Подсистема фильтрации сетевых вызовов осуществляет:
• фильтрацию запросов на установление виртуальных соединений и служебных пакетов;
• идентификацию и аутентификацию запросов;
• высокоэффективное сжатие данных;
• резервирование сетевого порта при сбоях в глобальной сети x...25.
2. Подсистема аутентификации удалённого администратора:
• осуществляет идентификацию и аутентификацию удалённого администратора при запросах на доступ к МЭ;
• предоставляет возможность дистанционного доступа к другим подсистемам МЭ;
• контролирует права удалённого администратора при запросах на доступ.
3. Подсистема разграничения доступа:
• осуществляет идентификацию и аутентификацию локальных администраторов;
• разграничивает доступ к МЭ по зарегистрированным правам для различных классов администраторов;
• обеспечивает целостность программной и информационной частей комплекса, создавая на компьютере собственную изолированную среду и защищая данные на жестком диске;
• обеспечивает возможность контроля целостности программных модулей МЭ.
4. Подсистема конфигурирования СЕТЕВОГО ФИЛЬТРА X.25 позволяет задавать критерии фильтрации в виде таблиц разрешенных соединений и интерфейсов доступа.
5. Подсистема конфигурирования сетевых портов осуществляет настройку сетевого оборудования комплекса для работы конкретного МЭ;
6. Подсистема регистрации событий и состояний (статистики):
• автоматически выполняет автономный сбор полной статистической информации о функционировании МЭ, в частности: регистрирует на МЭ запросы на установление виртуальных соединений, действия локальных операторов и администраторов, а также удалённых администраторов;
• предоставляет возможность просмотр статистических данных и на запись их в файл соответствующего формата (DBF) для последующей обработки другой программой;
7. Подсистема регистрации удалённых администраторов позволяет регистрировать на МЭ удалённых администраторов для последующей их идентификации и аутентификации с присвоением им конкретных прав на доступ к подсистемам МЭ.

Подсистема удалённого администрирования МЭ

1. Подсистема удалённого администрирования осуществляет:
• фильтрацию входящих вызовов;
• идентификацию и аутентификацию МЭ при запросах удалённого администратора;
• идентификацию и аутентификацию удалённого администратора при запуске подсистемы;
• защиту работы подсистемы путем блокировки любых действий до введения пароля.
2. Модуль регистрации МЭ осуществляет регистрацию МЭ для его последующей идентификации и аутентификации.
3. Модуль конфигурации МЭ осуществляет:
• дистанционное конфигурирование МЭ;
• согласование работы нескольких МЭ, в частности синхронизацию времени на МЭ с текущим временем удалённого администратора.
4. Модуль статистики осуществляет:
• доступ к статистике, накопленной на МЭ, её просмотр и вывод в файлы для последующей обработки;
• автоматический сбор статистики с МЭ в собственное специальное хранилище.
5. Модуль "Мониторинг" осуществляет автоматический анализ регистрационной информации с графическим отображением результатов анализа и сигнализацией программируемых событий.
