Системы сквозного проектирования

А. Закис, Н. Приезжий, DataX/FLORIN

Технология
Продукт (GRINDERY Grabber v.1.0) и проект (GRINDERY Grabber v.2.x)
Принципы построения стандартного интерфейса
Структура GRINDERY Grabber
Сценарии использования GRINDERY Grabber

В предшествующих выступлениях и публикации мы неоднократно рассматривали технологию сквозного проектирования информационных систем, основанную на использовании CASE инструментария фирмы Cayenne (VantageTeam), сред разработки приложений фирм Informix (4GL и NewEra) и Four Seasons (SuperNova) и кодогенераторов фирмы DataX/FLORIN (GRINDERY OneStep 4GL, GRINDERY NewEra/Yourdon, GRINDERY SuperNova/Yourdon). В данном выступлении мы хотели бы рассказать о новом продукте нашей фирмы - среде быстрой разработки GRINDERY Grabber.

Технология

Прежде всего, мы хотели бы ответить на вопрос, который нам неоднократно задавали во время UnixExpo, где был представлен этот продукт: почему мы взялись за его разработку в то время, когда на рынке имеется достаточное количество разнообразных CASE средств и билдеров. Ответ прост - этот продукт "создался сам" из тех технических решений, которые мы использовали при работе над собственными проектами или предлагали нашим клиентам для того, чтобы соединить различные средства автоматизации проектирования и программирования в единый технологический процесс, и которые отсутствовали (или были недостаточно развиты) в готовых продуктах .

Что же не устраивало нас в стандартных подходах? Для ответа на этот вопрос рассмотрим две модели использования средств автоматизации: "до и от" и "от и до".

Первый подход (пропагандируемый разработчиками билдеров и "легких" CASE средств) предполагает, что CASE используется только для проектирования и ("до") создания базы данных, а разработка приложения осуществляется ("от" готовой базы) с помощью билдеров, которые обладают собственными средствами реверсинжениринга модели данных, библиотеками классов и многими другими достоинствами. На наш взгляд, основными недостатками этого подхода является то, что технологический процесс разорван - модель данных, используемая билдером, значительно беднее модели, разработанной аналитиком в CASE (или "в голове", если CASE вообще не использовался), и аналитик вынужден передавать недостающую информацию "голосом". При использовании билдера выясняется, что стандартные библиотеки классов недостаточны для полнофункционального приложения, и каждый программист по-своему наращивает функциональность, что приводит к "лоскутному" интерфейсу. Стандартизация интерфейса может быть осуществлена либо организационными методами, либо за счет использования написанной "на коленке" библиотеки классов. В итоге, аналитик и программисты получают удобный инструментарий, но его использование не приводит ни к улучшению качества системы, ни к ускорению разработки.

Второй подход (реализованный в "тяжелых" CASE средствах, например, в VantageTeam) предполагает, что в CASE поддерживает разработку "от" анализа "до" логических моделей данных и приложения, на основе которых создается база данных и осуществляется автоматическая генерация программного кода. VantageTeam предоставляет пользователю прекрасный инструментарий для проектирования приложения:

диаграммы содержания экранных форм (FCD - Form Contence Diagram), которые позволяют описать структуру и (в значительной степени) функциональность сложных экранных форм (предназначенных для работы с несколькими таблицами);
диаграммы структурных схем (SCD - Structure Charts Diagram), которые позволяют описать алгоритмы программных модулей и методы работы с экранными формами (последняя задача в рамках структурного подхода достаточно элегантно решена с помощью так называемых "предопределенных модулей");
диаграммы последовательности экранных форм (FSD - Form Sequence Diagram), которая задает общую структуру приложения. а также связывает формы и алгоритмы (методы).

Но и это не панацея. Главный недостаток этого подхода состоит в том, что идеология проектирования не учитывает реальные потребности проектировщика, который должен разработать информационную систему со стандартным интерфейсом (поскольку заказчику нужна система с легко осваиваемыми рабочими местами). Проектировщику нужны средства построения логической модели стандарта интерфейса, а не полной модели всех элементов интерфейса. Детальное проектирование каждой экранной формы (средствами FCD или в билдере) при создании стандартного интерфейса является не только нудной, но и (в большинстве случаев) вредной работой (немногочисленные, как правило, "уникальные" рабочие места гораздо быстрее и проще создавать на основе типового рабочего места, а не "с чистого листа").

Наша фирма пошла по пути проектирования стандарта. Результатом этой работы стала технология сквозного проектирования и семейство кодогенераторов GRINDERY.

Однако их область их применения существенно ограничивалась тем, что они были настроены на логическую модель данных, формируемую VantageTeam. Затраты на приобретение и освоение "тяжелого" CASE окупаются только при создании достаточно крупных систем или при "поточном" производстве, а многие возможности, предоставляемые продуктами этого класса, не столь уж необходимы для создания небольшой системы разработчиками, хорошо знающими предметную область ( и, тем более, для воспроизведения существующей системы на другой платформе, что является весьма актуальной задачей для многих систем ). И мы занялись разработкой "легкой" технологии сквозного проектирования "от" существующей базы данных. Ее основные отличия от рассмотренной выше технологии "до и от" состоят в следующем:

при реверсинжениринге создается не физическая, а логическая модель данных, на основе которой осуществляется генерация стандартного интерфейса ;
билдеры используются только в режиме модификации, причем внесенные изменения автоматически фиксируются и воспроизводятся при повторной генерации.

Продукт (GRINDERY Grabber v.1.0) и проект (GRINDERY Grabber v.2.x)

GRINDERY Grabber v1.0 обеспечивает:

восстановление логической модели базы данных на основе информации, хранящейся в системных каталогах;
интерфейс для ввода параметров, описывающих стандарт приложения;
генерацию приложения на любом языке, поддерживаемом семейством кодогенераторов GRINDERY (в настоящее время - Informix- 4GL, NewEra, SuperNova);
фиксацию изменений, внесенных в программный код пользователем и их воспроизведение при повторной генерации;
модификацию структуры базы данных в объеме, необходимом для эффективной работы стандартного приложения.
GRINDERY Grabber v1.0 поддерживает:
групповую работу над проектами и управление версиями проектов, в том числе:
- разграничение прав доступа;
- независимую разработку частей проекта;
- сборку проекта ;
документирование проекта.

GRINDERY Grabber v1.0 поддерживает разработку приложений для СУБД Informix, Oracle, CA OpenIngres и может работать на основных Unix и всех Windows платформах.

Принципы построения стандартного интерфейса

Для каждой сущности (предметной таблицы базы данных) создается "рабочее место", позволяющее выполнять основные операции (INSERT, UPDATE, DELETE, QBE) с данными, содержащимися в этой таблице.
Рабочее место позволяет работать не только с "главной" таблицей, но и с другими ("вспомогательными" для данного рабочего места) таблицами базы данных. В том случае, когда реляционная модель данных адекватно отражает связи и бизнес-правила предметной области, вспомогательными являются "таблицы-словари" ( Master tables - таблицы, из которых импортирует ключи "главная" таблица), "таблицы-потомки" (Detail tables - таблицы, которые содержат ссылки на "главную") и "таблицы-партнеры" (связанные с "главной" таблицей отношением "многое ко многому"). Вспомогательные таблицы доступны как в режиме просмотра, так и в режиме модификации (если это необходимо для данного рабочего места).
Каждая таблица имеет в интерфейсе два представления:

в виде одной записи, содержащей полный набор полей - детальное представление.Оно используется для добавления записей в "главную" таблицу и их модификации;
в виде списка (браузера), который используется для навигации (поиска) по главной и вспомогательным таблицам, а также для выполнения групповых операций. При этом используется краткое представление - определяемый пользователем набор полей, достаточный для однозначной идентификации записи и содержащий наиболее часто используемую информацию (например, для таблицы "Фирма" в краткое представление целесообразно включить название фирмы и ее банковские реквизиты). Краткое представление таблицы для всех рабочих мест одинаково.

При таком подходе основная информация, необходимая для генерации приложения "считывается" из логической модели данных. Пользователю необходимо задать незначительное количество атрибутов:

имена, под которыми должны отображаться таблицы и их колонки;
состав предметного ключа (кодогенерация рассчитана на то, что в качестве первичного используется искусственный ключ - колонка типа SERIAL);
форму представления колонок в графическом интерфейсе (Entry, Label etc)
состав краткого представления таблиц;
возможность модификации таблицы-словаря;
необходимость и форму представления информации из таблиц-потомков и таблиц-партнеров в детальной форме;
политику поддержки целостности при удалении.

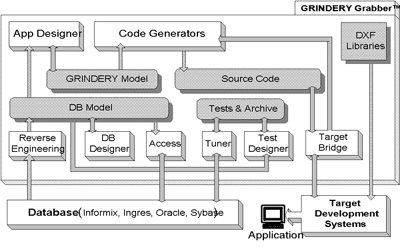

Структура GRINDERY Grabber

GRINDERY Grabber включает:

модуль Reverse Engineering;
модуль DB Designer;
модуль Access;
модуль Tuner (v.2.x);
модуль App Designer;
кодогенераторы GRINDERY;
модуль Target Bridge;
модуль Test Designer (v.2.x).

Модуль Reverse Engineering обеспечивает построение логической модели данных.

Модуль DB Designer предназначен для проектирования (v.2.x) и модификации модели базы данных.

В версии 1.0 поддерживается:

модификация базы данных в минимальном объеме, необходимом для эффективной работы приложения (переход от предметных ключей к искусственным, создание UNIQUE CONSTRAINTS для предметных ключей, создание триггеров, поддерживающих политику Nullify, создание служебных таблиц для SuperNova);
ведение архива пользовательского DDL.

В версии 2.х предполагается:

навигационный интерфейс, обеспечивающий представление всех объектов базы данных, включая триггера и хранимые процедуры;
конструктор логической модели данных;
конструктор триггеров и хранимых процедур, основанный на синтаксической декомпозиции DDL, библиотеке шаблонов и языке подстановок.

Модуль Access обеспечивает:

автоматическую генерацию DDL (в версии 1.0 - по шаблонам, в 2.х - генерация DDL для любой из поддерживаемых СУБД по логической модели данных, триггеров и хранимых процедур);
исполнение DDL и ведение журнала модификации базы данных;
синхронизацию логической модели с актуальным состоянием базы данных.

Модуль Tuner обеспечивает:

трассировку SQL запросов;
фиксацию времени исполнения SQL запросов;
проведение исторических тестов (сравнение результатов исполнения SQL запросов с эталоном);
ведение архива тестов и результатов их исполнения;
генерацию стандартного или задаваемого пользователем структурированного отчета по результатам трассировки;
статистическую обработку и графическое представление результатов замеров производительности.

Модуль App Designer предназначен для построения логической модели приложения и содержит:

графический (навигационный) интерфейс ввода информации;
генератор текстовых отчетов .

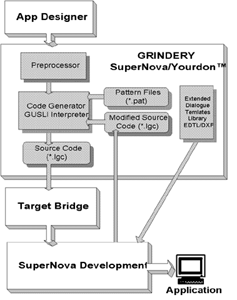

Кодогенераторы Grindery обеспечивают генерацию исходных кодов приложений на языках Informix- 4GL, NewEra, SuperNova. В состав всех кодогенераторов входят расширенные библиотеки классов (функций). Генератор для SuperNova содержит открытую библиотеку шаблонов.

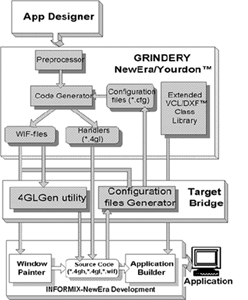

Модуль Target Bridge обеспечивает:

фиксацию изменений, внесенных пользователем (только для NewEra; для Informix- 4GL и SuperNova эта функция реализована в кодогенераторе);
генерацию make-файла;
оптимизацию процесса трансляции WIF-файлов (утилита 4GLGEN для NewEra).

Модуль Test Designer включает :

конструктор тестов, основанный на открытой библиотеке шаблонов и языке подстановок;
средства контроля полноты тестов, основанные на синтаксическом анализе SQL и логической модели базы данных;
генератор тестов на производительность (имитация многопользовательского режима и "клонирование" SQL запросов,
графический интерфейс представления теста и его воздействия на объекты базы данных.

Сценарии использования GRINDERY Grabber

Наша фирма предлагает следующие сценарии использования GRINDERY Grabber v.1.0

при работе над большими проектами (и фирм занимающихся индустриальной разработкой информационных систем) GRINDERY Grabber v.1.0 может использоваться как дополнение к "тяжелому" CASE (при использовании VantageTeam, в силу совместимости формата хранения модели данных, разработка стандарта приложения не требует создания целевой базы данных). Такое использование не только позволяет сократить количество дорогих рабочих мест, но и позволяет изменить подход к проектированию базы данных. В CASE достаточно разработать концептуальную модель данных (используя такие составные предметные ключи, ассоциативные объекты, субтипы), а ее приведения к "удобному для СУБД" виду будет сделано автоматически. Кроме того, GRINDERY Grabber позволяет провести быстрое прототипирование приложения, что позволяет провести окончательную верификацию модели данных;
при разработке средних систем и решении задач миграции существующих систем в новую среду разработки GRINDERY Grabber может использоваться не только как средство создания конечного приложения, но и как средство сравнительной оценки разных средств разработки (поскольку приложение может быть создано и протестировано в пределах срока демо лицензии);
при решении проблем сопровождения плохо документированных систем .

Дополнения, предусмотренные в GRINDERY Grabber v.2.x позволят использовать его:

в качестве инструмента проектирования и отладки серверной части приложения;
как инструмент поддерживающий миграцию существующих систем на новую СУБД. При этом поддерживается не только миграция на выбранную СУБД но и ее выбор по результатам сравнительного тестирования;
как инструмент тестирования существующих систем. .
