Мирный Atom на службе человеку. Обзор платы Intel D945GCLF с интегрированным процессором
Алексей Бессараб
2008-08-13
Осматриваем плату
Материнская плата Intel D945GCLF в отличие от своего предшественника построена уже на базе собственного интегрированного чипсета процессорного гиганта – Intel 945GC, по функциональности превосходящего SiS 662. В частности, графическое ядро поддерживает DirectX 9, а благодаря южному мосту ICH7 на плате реализованы два канала SATA II (из четырёх возможных) дополнительно к одному IDE. Объём устанавливаемого модуля памяти DDR2-667/533 может достигать 2 ГБ, который, естественно, используется в одноканальном режиме.

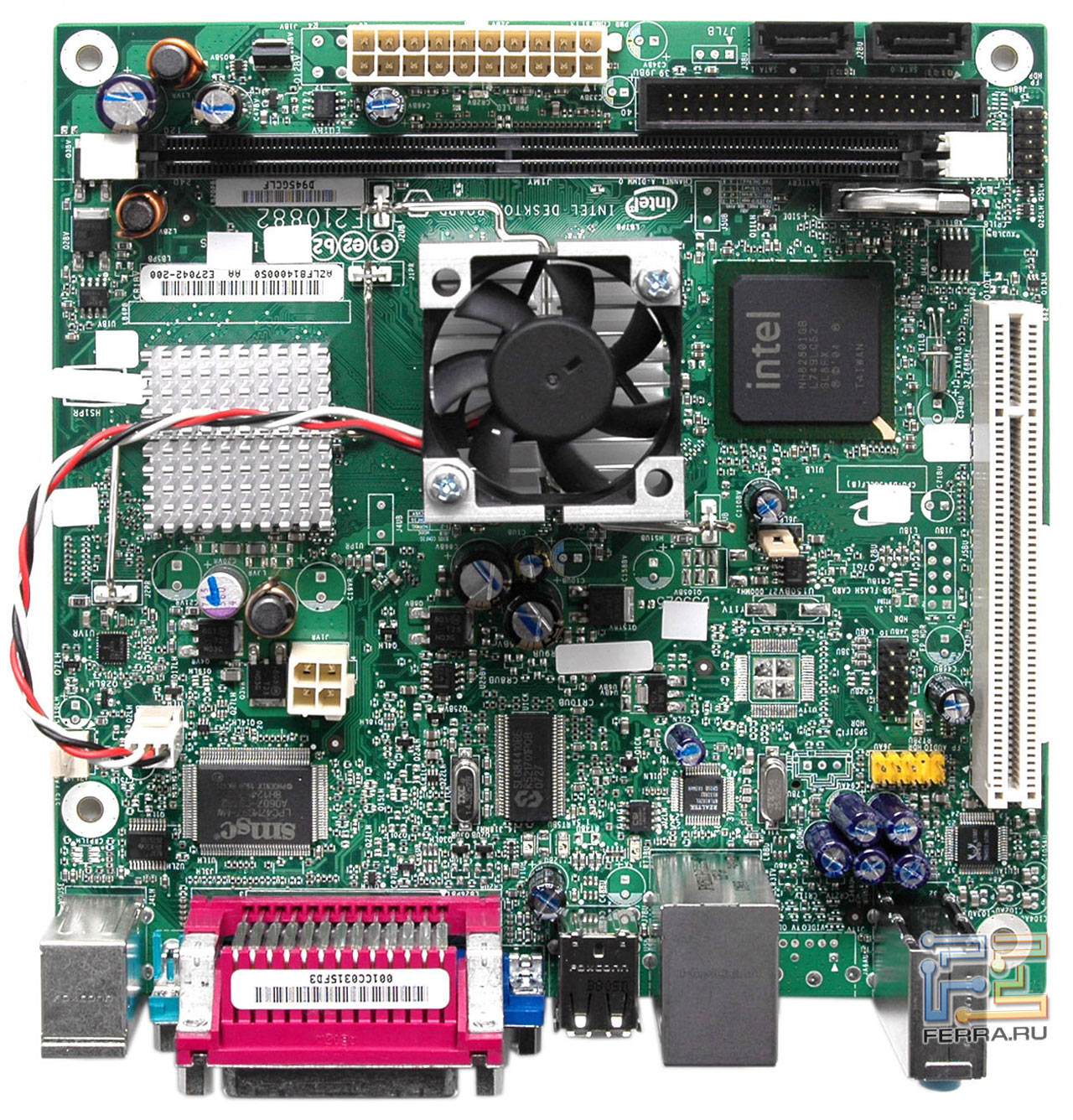

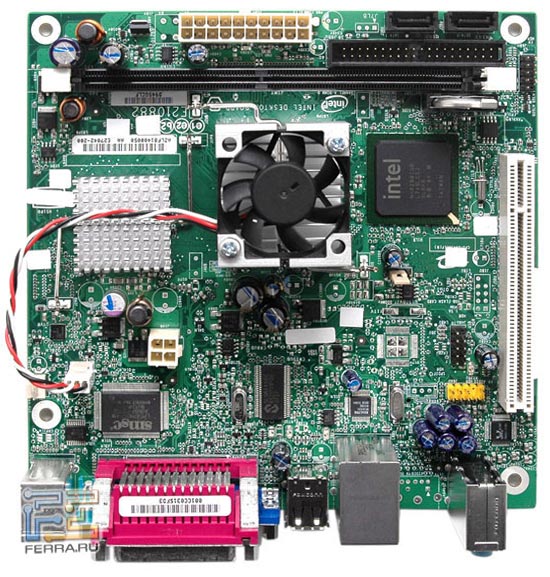

Intel DG945GCLF: вид сверху
Дизайн PCB и расположение элементов, если так можно выразиться, более-менее продуманные. Хотя, если разобраться, любое расположение элементов для такого формфактора будет вполне подходящим. Плата имеет всего четыре отверстия для крепления и без проблем может быть установлена в любой mATX-совместимый корпус.

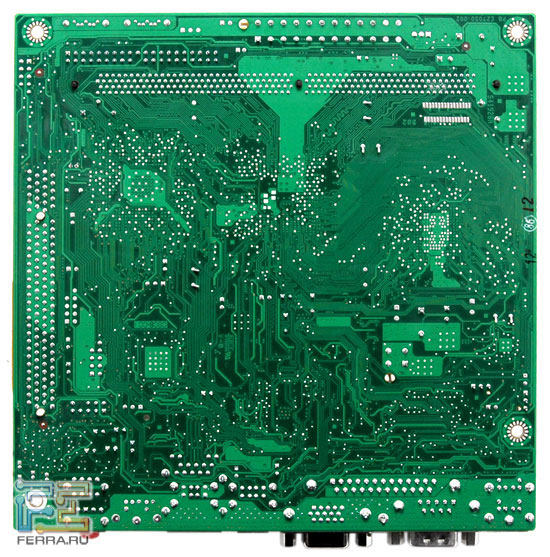

Intel DG945GCLF: обратная сторона
В качестве процессора используется модель Atom 230 (Silverthorne) с тактовой частотой 1,6 ГГц и FSB 533 МГц, охлаждение которого на фоне чипсетного кулера кажется смешным – где ещё можно увидеть крохотный радиатор на процессоре и стандартный активный охладитель на северном мосте?

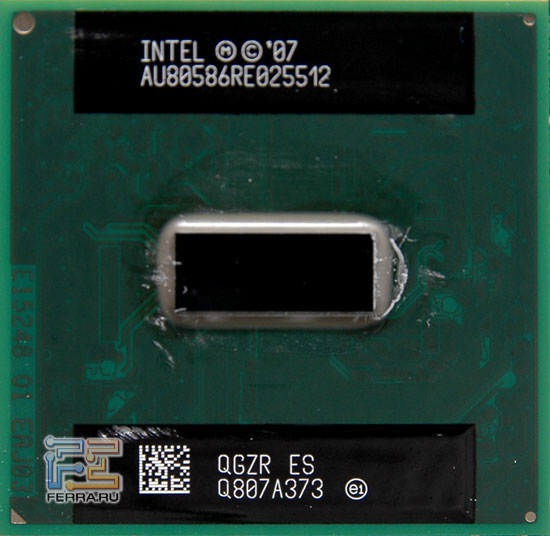

Atom собственной персоной
Но учитывая наличие графического ядра GMA 950, такой подход производителя представляется весьма логичным. Кстати, на платах Intel D201GLY(2) было всё наоборот. Для подключения дополнительного вентилятора предусмотрен ещё один 3-контактный разъём, но он вряд ли понадобится.

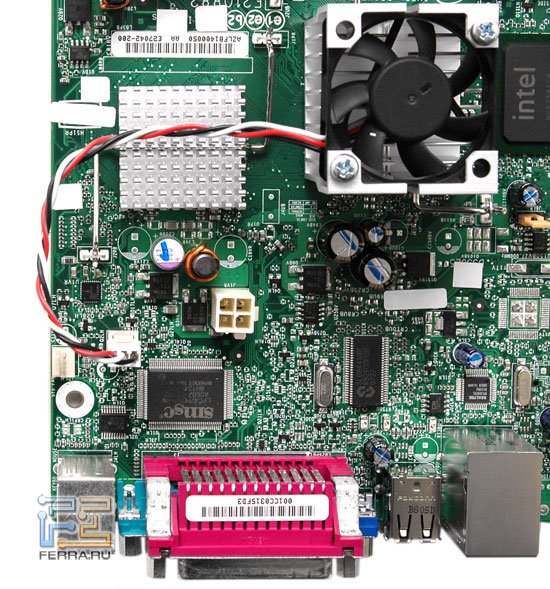

Подсистема питания процессора и система охлаждения платы
Несмотря на малое энергопотребление процессора, требуется кабель дополнительного питания ATX12V, так что если возникнет желание собрать мини-систему, не стоит об этом забывать. Для основного питания платы используется старый ATX 20-pin разъём, что делает рассматриваемый продукт достаточно универсальным в плане выбора необходимых блоков питания.

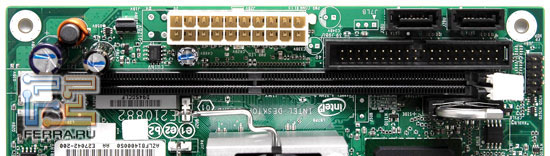

Разъём питания, слот DIMM, разъёмы IDE, SATA
Возможности Intel D945GCLF немного ограниченны по сравнению с полноценными материнскими платами, но их будет достаточно для компактного ПК. Это, как упоминалось выше, два канала SATA II, один канал IDE, а также 100-мегабитный сетевой адаптер на базе контроллера Realtek RTL8102EL и шесть портов USB 2.0, четыре из которых вынесены на заднюю панель. Кроме того, имеется слот PCI, в который можно, например, установить ТВ-тюнер и таким образом создать полноценный мультимедийный центр на базе Intel D945GCLF.

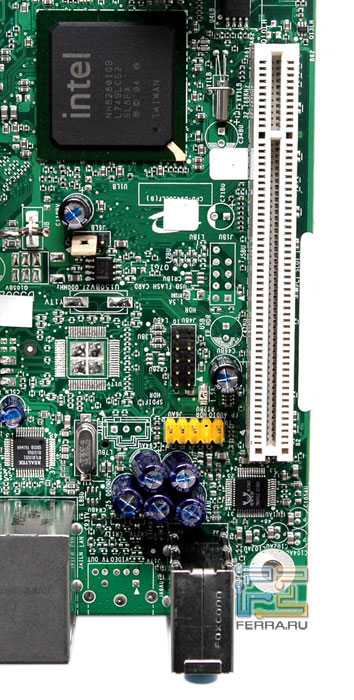

Слот PCI
Единственное, что в таком случае может огорчить, – встроенный звук, который, хоть и соответствует стандарту High Definition Audio и основан на 5.1-канальном кодеке Realtek ALC662, на самом деле имеет всего две пары стереоканалов, из которых только одна выведена на заднюю панель. В таком случае придётся довольствоваться акустическими системами 2.0 или 2.1.
Приятно было увидеть на задней панели разъёмы PS/2, а также устаревшие LPT- и COM-порты – всё-таки в обиходе имеется достаточное количество соответствующего оборудования.

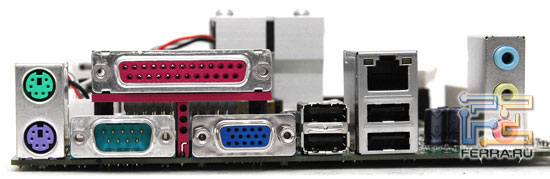

Задняя панель платы Intel DG945GCLF
А вот использование цифрового DVI для вывода видеосигнала на монитор вместо установленного аналогового D-Sub позволило бы расширить круг потенциальных покупателей за счёт энтузиастов. Тем более что рассматриваемый продукт позиционируется как основа неттопов, с которыми вероятней всего было бы использовать ЖК-панель с современным интерфейсом. Но это уже ограничения самого чипсета, и вряд ли в этом плане что-нибудь изменится.
