Лекция 4. Базисные средства манипулирования реляционными данными: реляционная алгебра Кодда

4.1. Введение

В предыдущей лекции упоминались три составляющих реляционной модели данных. Две из них – структурную и целостную части – мы рассмотрели более или менее подробно, а манипуляционной части реляционной модели данных посвящается эта и следующие две лекции. Мы уделяем данной теме такое большое внимание, поскольку понимание формальных механизмов манипулирования реляционными данными исключительно важно для понимания технологии баз данных вообще. В этой лекции после небольшого введения будет рассмотрен вариант реляционной алгебры Кодда [2.1], предложенный Кристофером Дейтом около 15 лет тому назад. Мне этот вариант алгебры кажется наиболее понятным, хотя предлагаемый набор операций несколько избыточен. В следующей лекции мы обсудим новый «минимальный» вариант алгебры, предложенный Дейтом и Дарвеном в конце 1990-х гг. Возможно, новая алгебра не очень практична, но зато красива и элегантна. После этого в лекции 6 мы перейдем к реляционному исчислению, достаточно подробно рассмотрим один из вариантов реляционного исчисления кортежей и кратко обсудим особенности исчисления доменов.

Как мы отмечали в предыдущей лекции, в манипуляционной составляющей реляционной модели данных определяются два базовых механизма манипулирования реляционными данными – основанная на теории множеств реляционная алгебра и базирующееся на математической логике (точнее, на исчислении предикатов первого порядка) реляционное исчисление. В свою очередь, обычно выделяются два вида реляционного исчисления – исчисление кортежей и исчисление доменов.

Все эти механизмы обладают одним важным свойством: они замкнуты относительно понятия отношения. Это означает, что выражения реляционной алгебры и формулы реляционного исчисления определяются над отношениями реляционных БД и результатом их «вычисления» также являются отношения (конечно, здесь имеются в виду значения-отношения). В результате любое выражение или формула могут интерпретироваться как отношения, что позволяет использовать их в других выражениях или формулах.

Как мы увидим, алгебра и исчисление обладают большой выразительной мощностью: очень сложные запросы к базе данных могут быть выражены с помощью одного выражения реляционной алгебры или одной формулы реляционного исчисления. Именно по этой причине такие механизмы включены в реляционную модель данных. Конкретный язык манипулирования реляционными БД называется реляционно-полным, если любой запрос, формулируемый с помощью одного выражения реляционной алгебры или одной формулы реляционного исчисления, может быть сформулирован с помощью одного оператора этого языка.

Известно (и мы не будем это доказывать), что механизмы реляционной алгебры и реляционного исчисления эквивалентны, т. е. для любого допустимого выражения реляционной алгебры можно построить эквивалентную (т. е. производящую такой же результат) формулу реляционного исчисления и наоборот. Почему же в реляционной модели данных присутствуют оба эти механизма?

Дело в том, что они различаются уровнем процедурности. Выражения реляционной алгебры строятся на основе алгебраических операций (высокого уровня), и подобно тому, как интерпретируются арифметические и логические выражения, выражение реляционной алгебры также имеет процедурную интерпретацию. Другими словами, запрос, представленный на языке реляционной алгебры, может быть вычислен на основе выполнения элементарных алгебраических операций с учетом их приоритетности и возможного наличия скобок. Для формулы реляционного исчисления однозначная вычислительная интерпретация, вообще говоря, отсутствует. Формула только ставит условия, которым должны удовлетворять кортежи результирующего отношения. Поэтому языки реляционного исчисления являются в большей степени непроцедурными, или декларативными.

Поскольку механизмы реляционной алгебры и реляционного исчисления эквивалентны, в конкретной ситуации для проверки степени реляционности некоторого языка БД можно пользоваться любым из этих механизмов.

Заметим, что крайне редко алгебра или исчисление принимается в качестве полной основы какого-либо языка БД. Обычно (например, в случае языка SQL) язык основывается на некоторой смеси алгебраических и логических конструкций. Тем не менее, знание алгебраических и логических основ языков баз данных часто применяется на практике.

Для экономии времени и места мы не будем вводить какие-либо строгие синтаксические конструкции, а в основном ограничимся рассмотрением материала на содержательном уровне.

4.2. Обзор реляционной алгебры Кодда

Основная идея реляционной алгебры состоит в том, что коль скоро отношения являются множествами, средства манипулирования отношениями могут базироваться на традиционных теоретико-множественных операциях, дополненных некоторыми специальными операциями, специфичными для реляционных баз данных.

Существует много подходов к определению реляционной алгебры, которые различаются наборами операций и способами их интерпретации, но, в принципе, являются более или менее равносильными. В данном разделе мы опишем немного расширенный начальный вариант алгебры, который был предложен Коддом (будем называть ее «алгеброй Кодда»). В этом варианте набор основных алгебраических операций состоит из восьми операций, которые делятся на два класса – теоретико-множественные операции и специальные реляционные операции. В состав теоретико-множественных операций входят операции:

• объединения отношений;
• пересечения отношений;
• взятия разности отношений;
• взятия декартова произведения отношений.

Специальные реляционные операции включают:

• ограничение отношения;
• проекцию отношения;
• соединение отношений;
• деление отношений.

Кроме того, в состав алгебры включается операция присваивания, позволяющая сохранить в базе данных результаты вычисления алгебраических выражений, и операция переименования атрибутов, дающая возможность корректно сформировать заголовок (схему) результирующего отношения.

4.2.1. Общая интерпретация реляционных операций

Если не вдаваться в некоторые тонкости, которые мы рассмотрим в следующих разделах, то почти для всех операций предложенного выше набора имеется очевидная и простая интерпретация.

• При выполнении операции объединения (UNION) двух отношений с одинаковыми заголовками производится отношение, включающее все кортежи, которые входят хотя бы в одно из отношений-операндов.
• Операция пересечения (INTERSECT) двух отношений с одинаковыми заголовками производит отношение, включающее все кортежи, которые входят в оба отношения-операнда.
• Отношение, являющееся разностью (MINUS) двух отношений с одинаковыми заголовками, включает все кортежи, входящие в отношение-первый операнд, такие, что ни один из них не входит в отношение, которое является вторым операндом.
• При выполнении декартова произведения (TIMES) двух отношений, пересечение заголовков которых пусто, производится отношение, кортежи которого производятся путем объединения кортежей первого и второго операндов.
• Результатом ограничения (WHERE) отношения по некоторому условию является отношение, включающее кортежи отношения-операнда, удовлетворяющее этому условию.
• При выполнении проекции (PROJECT) отношения на заданное подмножество множества его атрибутов производится отношение, кортежи которого являются соответствующими подмножествами кортежей отношения-операнда.
• При соединении (JOIN) двух отношений по некоторому условию образуется результирующее отношение, кортежи которого производятся путем объединения кортежей первого и второго отношений и удовлетворяют этому условию.
• У операции реляционного деления (DIVIDE BY) два операнда – бинарное и унарное отношения. Результирующее отношение состоит из унарных кортежей, включающих значения первого атрибута кортежей первого операнда таких, что множество значений второго атрибута (при фиксированном значении первого атрибута) включает множество значений второго операнда.
• Операция переименования (RENAME) производит отношение, тело которого совпадает с телом операнда, но имена атрибутов изменены.
• Операция присваивания (:=) позволяет сохранить результат вычисления реляционного выражения в существующем отношении БД.

Поскольку результатом любой реляционной операции (кроме операции присваивания, которая не вырабатывает значения) является некое отношение, можно образовывать реляционные выражения, в которых вместо отношения-операнда некоторой реляционной операции находится вложенное реляционное выражение. В построении реляционного выражения могут участвовать все реляционные операции, кроме операции присваивания. Вычислительная интерпретация реляционного выражения диктуется установленными приоритетами операций:

RENAME WHERE = PROJECT TIMES = JOIN = INTERSECT = DIVIDE BY UNION = MINUS

В другой форме приоритеты операций показаны на рис. 4.1. Вычисление выражения производится слева направо с учетом приоритетов операций и скобок.

Рис. 4.1.  Таблица приоритетов операций традиционной реляционной алгебры

4.2.2. Замкнутость реляционной алгебры и операция переименования

Как мы отмечали в предыдущей лекции, каждое значение-отношение характеризуется заголовком (или схемой) и телом (или множеством кортежей). Поэтому, если нам действительно нужна алгебра, операции которой замкнуты относительно понятия отношения, то каждая операция должна производить отношение в полном смысле, т. е. оно должно обладать и телом, и заголовком. Только в этом случае можно будет строить вложенные выражения.

Заголовок отношения представляет собой множество пар <имя-атрибута, имя-домена>. Если посмотреть на общий обзор реляционных операций, приведенный в предыдущем подразделе, то видно, что домены атрибутов результирующего отношения однозначно определяются доменами отношений-операндов. Однако с именами атрибутов результата не всегда все так просто.

Например, представим себе, что у отношений-операндов операции декартова произведения имеются одноименные атрибуты с одинаковыми доменами. Каким был бы заголовок результирующего отношения? Поскольку это множество, в нем не должны содержаться одинаковые элементы. Но и потерять атрибут в результате недопустимо. А это значит, что в таком случае вообще невозможно корректно выполнить операцию декартова произведения.

Аналогичные проблемы могут возникать и в случаях других двуместных операций. Для разрешения проблем в число операций реляционной алгебры вводится операция переименования. Ее следует применять в том случае, когда возникает конфликт именования атрибутов в отношениях-операндах одной реляционной операции. Тогда к одному из операндов сначала применяется операция переименования, а затем основная операция выполняется уже без всяких проблем. Более строго мы определим операцию переименования в следующей лекции, а пока лишь заметим, что результатом этой операции является отношение, совпадающее во всем с отношением-операндом, кроме того, что имя указанного атрибута изменено на заданное имя.

В дальнейшем изложении мы будем предполагать применение операции переименования во всех конфликтных ситуациях. Заметим, кстати, что невозможность применения некоторых операций к произвольным парам значений отношений без предварительного переименования атрибутов отношений операндов означает, что «алгебра» Кодда не является алгеброй отношений в математическом смысле. Описываемая в следующей главе Алгебра A такими недостатками не обладает: результотатом применения любой операции к любым отношениям является некоторое отношение.

4.3. Особенности теоретико-множественных операций реляционной алгебры

Хотя в основе теоретико-множественной части реляционной алгебры Кодда лежит классическая теория множеств, соответствующие операции реляционной алгебры обладают некоторыми особенностями.

4.3.1. Операции объединения, пересечения, взятия разности. Совместимость по объединению

Начнем с операции объединения отношений (все, что будет сказано по поводу объединения, верно и для операций пересечения и взятия разности отношений). Смысл операции объединения в реляционной алгебре в целом остается теоретико-множественным. Еще раз напомним (см. рис. 3.4), что в теории множеств:

• результатом объединения двух множеств A{a} и B{b} является такое множество C{c}, что для каждого с либо существует такой элемент a, принадлежащий множеству A, что c=a, либо существует такой элемент b, принадлежащий множеству B, что c=b;
• пересечением множеств A и B является такое множество C{c}, что для любого c существуют такие элементы a, принадлежащий множеству A, и b, принадлежащий множеству B, что c=a=b;
• разностью множеств A и B является такое множество C{c}, что для любого c существует такой элемент a, принадлежащий множеству A, что c=a, и не существует такой элемент b, принадлежащий B, что c=b.

Но если в теории множеств операция объединения осмысленна для любых двух множеств-операндов, то в случае реляционной алгебры результатом операции объединения должно являться отношение. Если в реляционной алгебре допустить возможность теоретико-множественного объединения двух произвольных отношений (с разными заголовками), то, конечно, результатом операции будет множество, но множество разнотипных кортежей, т. е. не отношение. Если исходить из требования замкнутости реляционной алгебры относительно понятия отношения, то такая операция объединения является бессмысленной.

Эти соображения подводят к понятию совместимости отношений по объединению: два отношения совместимы по объединению в том и только в том случае, когда обладают одинаковыми заголовками. В развернутой форме это означает, что в заголовках обоих отношений содержится один и тот же набор имен атрибутов, и одноименные атрибуты определены на одном и том же домене (эта развернутая формулировка, вообще говоря, является излишней, но она пригодится нам в следующем абзаце).

Если два отношения совместимы по объединению, то при обычном выполнении над ними операций объединения, пересечения и взятия разности результатом операции является отношение с корректно определенным заголовком, совпадающим с заголовком каждого из отношений-операндов. Напомним, что если два отношения «почти» совместимы по объединению, т. е. совместимы во всем, кроме имен атрибутов, то до выполнения операции типа объединения эти отношения можно сделать полностью совместимыми по объединению путем применения операции переименования.

Для иллюстрации операций объединения, пересечения и взятия разности предположим, что в базе данных имеются два отношения СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 и СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 с одинаковыми схемами {СЛУ_НОМЕР, СЛУ_ИМЯ, СЛУ_ЗАРП, СЛУ_ОТД_НОМЕР} (имена доменов опущены по причине очевидности). Каждое из отношений содержит данные о служащих, участвующих в соответствующем проекте. На рис. 4.2 показано примерное наполнение каждого из двух отношений (некоторые служащие участвуют в обоих проектах).

Рис. 4.2.  Примерное наполнение отношений СЛУЖАЩИЕ _В_ПРОЕКТЕ_1 и СЛУЖАЩИЕ _В_ПРОЕКТЕ_2

Тогда выполнение операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 UNION СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 позволит получить информацию обо всех служащих, участвующих в обоих проектах. Выполнение операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 INTERSECT СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 позволит получить данные о служащих, которые одновременно участвуют в двух проектах. Наконец, операция СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 MINUS СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 выработает отношение, содержащее кортежи служащих, которые участвуют только в первом проекте. Результаты этих операций показаны на рис. 4.3.

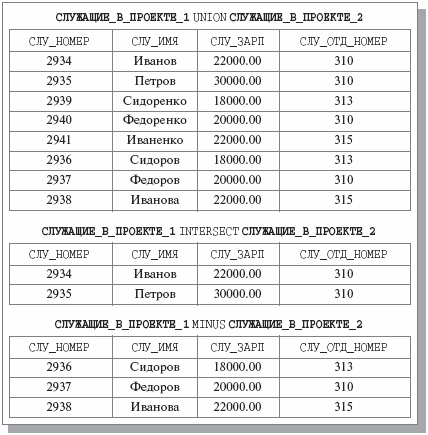

Рис. 4.3.  Результаты выполнения операций UNION, INTERSECT и MINUS

Заметим, что включение в состав операций реляционной алгебры трех операций объединения, пересечения и взятия разности является, очевидно, избыточным, поскольку, например, операция пересечения выражается через операцию взятия разности¹⁴⁾. Тем не менее Кодд в свое время решил включить все три операции, исходя из интуитивных потребностей далекого от математики потенциального пользователя системы реляционных БД.

4.3.2. Операция расширенного декартова произведения и совместимость отношений относительно этой операции

Другие проблемы связаны с операцией взятия декартова произведения двух отношений. В теории множеств декартово произведение может быть получено для любых двух множеств, и элементами результирующего множества являются пары, составленные из элементов первого и второго множеств. Если говорить более точно, декартовым произведением множеств A{a} и B{b} является такое множество пар C{<c1, 2>}, что для каждого элемента <c1, c2> множества C существуют такой элемент a множества A, что c1=a, и такой элемент b множества B, что c2=b.

Поскольку отношения являются множествами, для любых двух отношений возможно получение прямого произведения. Но результат не будет отношением! Элементами результата будут не кортежи, а пары кортежей.

Поэтому в реляционной алгебре используется специализированная форма операции взятия декартова произведения – расширенное декартово произведение отношений. При взятии расширенного декартова произведения двух отношений элементом результирующего отношения является кортеж, который представляет собой объединение одного кортежа первого отношения и одного кортежа второго отношения.

Приведем более точное определение операции расширенного декартова произведения. Пусть имеются два отношения R1{a1, a2, …, an} и R2{b1, b2, …, bm}. Тогда результатом операции R1 TIMES R2 является отношение R{a1, a2, …, an, b1, b2, …, bm}, тело которого является множеством кортежей вида {ra1, ra2, …, ran, rb1, rb2, …, rbm} таких, что {ra1, ra2, …, ran} входит в тело R1, а {rb1, rb2, …, rbm} входит в тело R2.

Но теперь возникает вторая проблема – как получить корректно сформированный заголовок отношения-результата? Поскольку схема результирующего отношения является объединением схем отношений-операндов, то очевидной проблемой может быть именование атрибутов результирующего отношения, если отношения-операнды обладают одноименными атрибутами.

Эти соображения приводят к введению понятия совместимости по взятию расширенного декартова произведения. Два отношения совместимы по взятию расширенного декартова произведения в том и только в том случае, если пересечение множеств имен атрибутов, взятых из их схем отношений, пусто. Любые два отношения всегда могут стать совместимыми по взятию декартова произведения, если применить операцию переименования к одному из этих отношений.

Для наглядности предположим, что в придачу к введенным ранее отношениям СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 и СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 в базе данных содержится еще и отношение ПРОЕКТЫ со схемой {ПРОЕКТ_НАЗВ, ПРОЕКТ_РУК} (имена доменов снова опущены) и телом, показанным на рис. 4.4. На этом же рисунке показан результат операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 TIMES ПРОЕКТЫ.

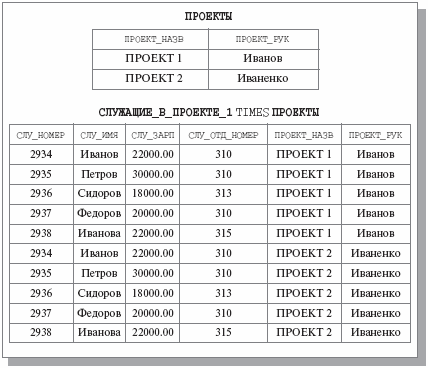

Рис. 4.4.  Отношение ПРОЕКТЫ и результат операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 TIMES ПРОЕКТЫ

Следует заметить, что операция взятия декартова произведения не является слишком осмысленной на практике. Во-первых, мощность тела ее результата очень велика даже при допустимых мощностях операндов, а во-вторых, результат операции не более информативен, чем взятые в совокупности операнды. Как будет показано далее, основной смысл включения операции расширенного декартова произведения в состав реляционной алгебры Кодда состоит в том, что на ее основе определяется действительно полезная операция соединения.

По поводу теоретико-множественных операций реляционной алгебры следует еще заметить, что все четыре операции являются ассоциативными. Т. е. если обозначить через OP любую из четырех операций, то (A OP B) OP C = A OP (B OP C), и, следовательно, без внесения двусмысленности можно писать A OP B OP C (A, B и C – отношения, обладающие свойствами, необходимыми для корректного выполнения соответствующей операции). Все операции, кроме взятия разности, являются коммутативными, т. е. A OP B = B OP A.

---

14   Легко убедиться, что A INTERSECT B = A MINUS (A MINUS B) = B MINUS (B MINUS A) .
