Как построить график с изолиниями в gnuplot, gri и pylab

jetxee

2008-08-13

Материал распространяется на условиях Creative Commons Attribution-Noncommercial-Share Alike 3.0 Unported License.

Я уже рассказывал о том, как отобразить двумерные данные с помощью поверхностей уровня в gnuplot. Сегодня я покажу другой способ отобразить двумерные данные на графике: с помощью изолиний, подобно тому, как обозначаются высоты на картах.

Я покажу, как это делается, на примере сразу трёх свободных инструментов: gnuplot, gri и matplotlib (он же pylab). Именно этими тремя программами я пользуюсь чаще всего. В тексте буду давать ссылки на полный скрипт, используемый для построения графика, пояснять же буду самое основное. Все графики я буду строить в чёрнобелом варианте, сохраняя в формате EPS. Иллюстрации к этой статье получены последующей конвертацией EPS в PNG.

Итак, дано: файл с данными sampledata.txt, значения x, y, z в три колонки, массив 80×80 точек, каждый следующий «столбец» сетки (следующее значение x) отделён от предыдущего пустой строкой. Файлы такого формата использует gnuplot (для gri и для pylab потребуется преобразовать формат). Задача: построить график с изолиниями постоянного значения z.

Итак, способ первый:

Строим график с изолиниями в `gnuplot`

Здесь всё просто. Отключаем построение поверхности, включаем построение изолиний, включаем «вид сверху», велим выбирать уровни автоматически:

unset surface
    set contour
    set view map
    set cntrparam levels auto 10

Можно задать уровни изолиний и вручную:

set cntrparam levels discrete уровень1, уровень2, уровень3, …

Теперь команда

splot 'sampledata.txt' w l

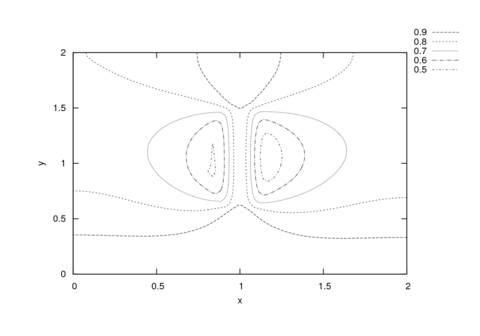

будет строить график с изолиниями. И вот какой результат получается по-умолчанию в gnuplot:

(Запускал gnuplot так: $ gnuplot plotiso_gnulot.txt.)

Способ второй:

Строим график с изолиниями в `gri`

Честно говоря, я считаю, что gri справляется с изолиниями лучше, чем gnuplot. Во всяком случае, здесь, в отличие от gnuplot, значения можно надписать прямо на изолиниях, и есть реальная возможность управлять цветами изолиний при сохранении EPS (пользователей gnuplot в этом месте ждёт сюрприз). При этом gri остаётся инструментом, достаточно простым для понимания.

Небольшое препятствие состоит лишь в том, что необходимо преобразовать формат данных. gri хочет, чтобы каждая строка данных отделялась была отдельной строкой в файле, а точки были разделены пробелами. Здесь я использую такую возможность gri, как чтение данных из юниксового «пайпа», и делаю все нужные преобразования на лету с помощью awk:

open "awk ' /[^s]/ { printf($3 \" \"); } /^\s*$/ { print ; }' sampledata.txt |"
    read grid data 80 80 bycolumns
    close

Построение же собственно изолиний уже совсем просто:

draw contour

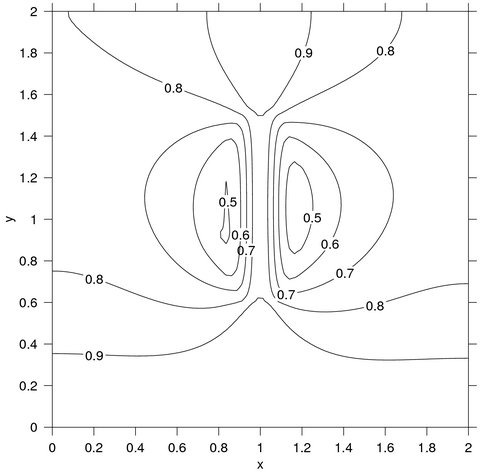

Вот что получает в gri:

(gri я запускал так: $ gri -b -output iso_gri.eps < plotiso_gri.txt.)

Способ третий:

Строим изолинии в `matplotlib/pylab`

matplotlib — это библиотека для python. Её можно использовать как интерактивно, запуская ipython -pylab, так и внутри обычного скрипта; синтаксис команд построения графиков приближен к синтаксису matlab, но при этом можно использовать на полную возможности Python. А возможности у matplotlib весьма приличные.

Изолинии строятся одной командой:

cset=contour(X,Y,Z)

Здесь X, Y, Z — должны быть двумерными массивами одной и той же размерности. Кроме того, в скрипте я отключил раскраску изолиний по умолчанию, чтобы нарисовать все изолинии чёрным цветом (параметр colors='black'). Другие варианты использования contour можно прочитать в help contour, если запустить ipython -pylab. Ещё одна команда добавляет к изолиниям подписи:

clabel(cset,fmt="%1.1f",fontsize=9)

Сохранить результат в файл нужного формата тоже просто:

savefig('pylab.eps')

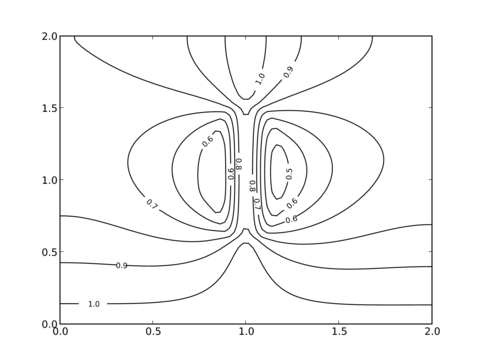

Остальные строчки в скрипте — это преобразование формата данных средствами Python. Вот что получается в итоге:

Конечно, выбор конкретного инструмента — вопрос удобства (имеющегося формата данных, требований к тонкостям настройки графики, имеющегося времени, опыта использования). Я хотел показать, что выбирать есть из чего, и построить на графике изолинии с любой из трёх рассмотренных программ — дело двух-трёх строчек. Совершенствовать же результат и настраивать тонкости отображения можно долго. На мой взгляд, в случае построения изолиний gri и matplotlib предоставляют больше возможностей.

Хочу также заметить, что этими тремя программами список инструментов, пригодных для построения графиков с изолиниями, не исчерпывается. Надо отметить ещё Tioga, plotmtv, GMT, Asymptote. Есть и пакеты, ориентированные на 3D-данные, но которые можно использовать и для 2D: OpenDX, VTK, MayaVi. Вроде бы можно построить изолинии и в R (приличных примеров я не видел). Судя по документации, есть такая возможность и в scilab (но примеров того, что получается — я тоже не видел). Octave, как я понимаю, предоставляет лишь альтернативный интерфейс для gnuplot.
