2.3.6. Дальнейшее усовершенствование модели

Карточка выступает в двух сущностях: как регистрационная единица в банке (сберкнижка), обеспечивающая клиенту доступ к его счетам, и как структура данных, с которой работает ATM. Поэтому удобно расщепить класс карточка на два класса: регистрация_карточки и карточка; первый из этих классов обеспечивает клиенту доступ к его счетам в банке, а второй определяет структуру данных, с которой работает ATM.

Класс проводка удобно представить как агрегацию классов изменение, так как проводка - это согласованная последовательность внесения изменений в счета и другие банковские документы; при работе с банковскими документами рассматривается три вида изменений: снятие, помещение и запрос.

Класс банк естественно объединить с классом компьютер_банка, а класс консорциум - с классом центральный_компьютер.

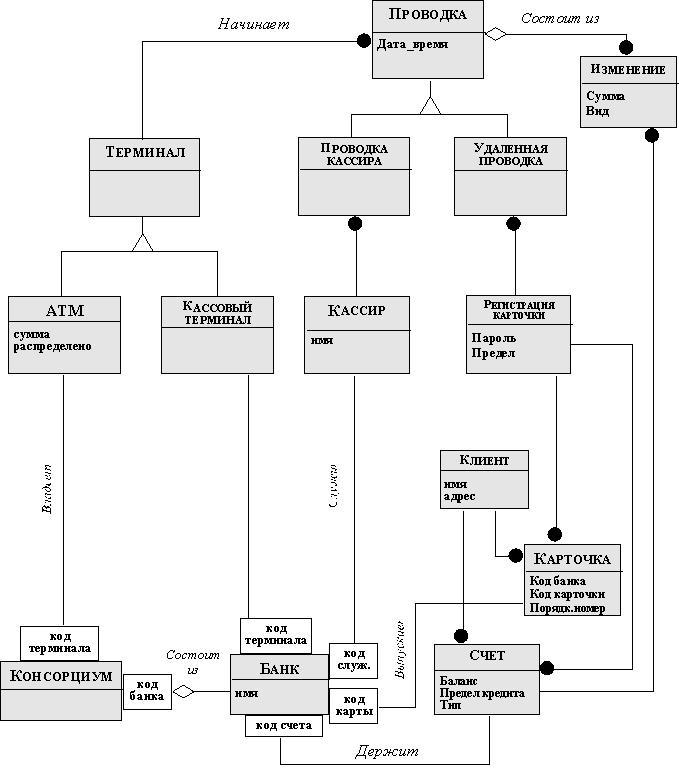

Рис. 2.40. Окончательный вид объектной диаграммы для банковской сети

После внесения перечисленных изменений объектная диаграмма примет вид, представленный на рисунке 2.40. На этом построение объектной модели этапа предварительного проектирования заканчивается. Дальнейшие уточнения объектной модели будут производиться на следующих фазах жизненного цикла системы.
