3.1.8. Обзор архитектур прикладных систем
Существует несколько типов архитектур, обычно используемых в существующих системах. Каждая из них хорошо подходит к определенному типу систем. Проектируя систему одного из нижеперечисленных типов, имеет смысл использовать соответствующую архитектуру. Мы рассмотрим следующие типы систем:
- системы пакетной обработки
- обработка данных производится один раз для каждого набора входных данных;
- системы непрерывной обработки
- обработка данных производится непрерывно над сменяющимися входными данными (рисунок 3.5);
- системы с интерактивным интерфейсом
- системы, управляемые внешними воздействиями (рисунок 3.6);
- системы динамического моделирования
- системы, моделирующие поведение объектов внешнего мира;
- системы реального времени
- системы, в которых преобладают строгие временные ограничения;
- системы управления транзакциями
- системы, обеспечивающие сортировку и обновление данных; имеют коллективный доступ;
- типичной системой управления транзакциями
является СУБД.
При разработке системы пакетной обработки необходимо выполнить следующие шаги:
- Разбиваем полное преобразование на фазы, каждая из которых выполняет некоторую часть преобразования; система описывается диаграммой потока данных, которая строится при разработке функциональной модели.
- Определяем классы промежуточных объектов между каждой парой последовательных фаз; каждая фаза знает об объектах, расположенных на объектной диаграмме до и после нее (эти объекты представляют соответственно входные и выходные данные фазы).
- Составляем объектную модель каждой фазы (она имеет такую же структуру, что и модель всей системы в целом: фаза разбивается на подфазы); разрабатываем каждую подфазу.
Рис. 3.5. Система непрерывной обработки: машинная графика
При разработке системы непрерывной обработки необходимо выполнить следующие шаги:
- Строим диаграмму потока данных; активные объекты в ее начале и в конце соответствуют структурам данных, значения которых непрерывно изменяются; хранилища данных, связанные с ее внутренними фазами, отражают параметры, которые влияют на зависимость между входными и выходными данными фазы.
- Определяем классы промежуточных объектов между каждой парой последовательных фаз; каждая фаза знает об объектах, расположенных на объектной диаграмме до и после нее (эти объекты представляют соответственно входные и выходные данные фазы).
- Представляем каждую фазу как последовательность изменений значений элементов выходной структуры данных в зависимости от значений элементов входной структуры данных и значений, получаемых из хранилища данных (значение выходной структуры данных формируется по частям).

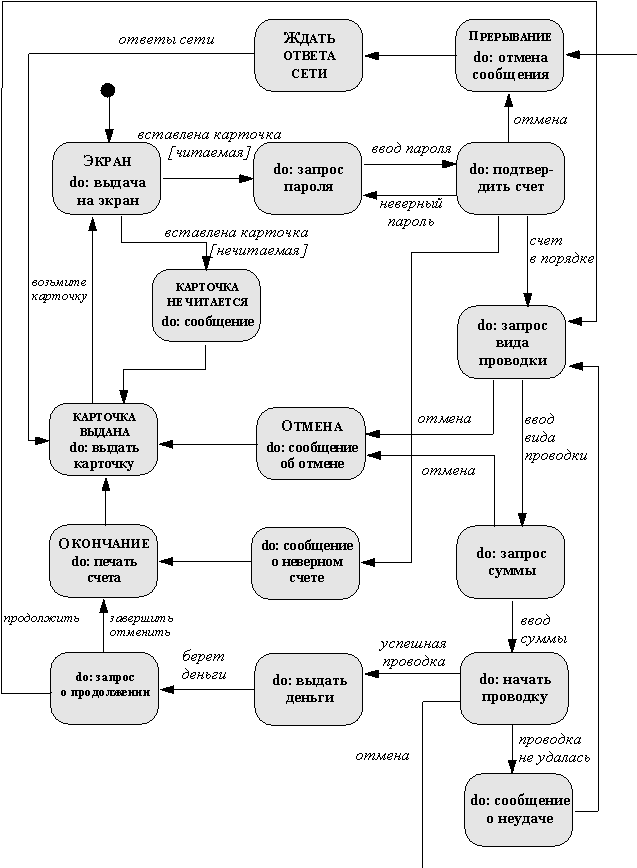

Рис. 3.6. Система с интерактивным интерфейсом: ATM
При разработке системы с интерактивным интерфейсом необходимо выполнить следующие шаги:
- Выделяем объекты, формирующие интерфейс.
- Если есть возможность, используем готовые объекты для организации взаимодействия (например, для организации взаимодействия системы с пользователем через экран дисплея можно использовать библиотеку системы X-Window, обеспечивающую работу с меню, формами, кнопками и т.п.).
- Структуру программы определяем по ее динамической модели; для реализации интерактивного интерфейса используем параллельное управление (многозадачный режим) или механизм событий (прерывания), а не процедурное управление, когда время между выводом очередного сообщения пользователю и его ответом система проводит в режиме ожидания.
- Из множества событий выделяем физические (аппаратные, простые) события и стараемся при организации взаимодействия использовать в первую очередь их.
При разработке системы динамического моделирования необходимо выполнить следующие шаги:
- По объектной модели определяем активные объекты; эти объекты имеют атрибуты с периодически обновляемыми значениями.
- Определяем дискретные события; такие события соответствуют дискретным взаимодействиям объекта (например, включение питания) и реализуются как операции объекта.
- Определяем непрерывные зависимости (например, зависимости атрибутов от времени); значения таких атрибутов должны периодически обновляться в соответствии с зависимостью.
- Моделирование управляется объектами, отслеживающими временные циклы последовательностей событий.
Разработка системы реального времени аналогична разработке системы с интерактивным интерфейсом.
При разработке системы управления транзакциями необходимо выполнить следующие шаги:
- Отображаем объектную модель на базу данных.
- Определяем асинхронно работающие устройства и ресурсы с асинхронным доступом; в случае необходимости определяем новые классы.
- Определяем набор ресурсов (в том числе - структур данных), к которым необходим доступ во время транзакции (участники транзакции).
- Разрабатываем параллельное управление транзакциями; системе может понадобиться несколько раз повторить неудачную транзакцию прежде, чем выдать отказ.
