2.5.3. Активности и действия

Диаграмма состояний была бы не очень полезной, если бы она содержала только переходы (безусловные и условные), соответствующие генерируемым во время работы системы событиям. Являясь описанием поведения объекта, диаграмма состояний должна описывать, что делает объект в ответ на переход в некоторое состояние или на возникновение некоторого события. Для этого в диаграмму состояний включаются описания активностей и действий.

Активностью называется операция, связанная с каким-либо состоянием объекта (она выполняется, когда объект попадает в указанное состояние); выполнение активности требует определенного времени. Примеры активностей: выдача картинки на экран телевизора, телефонный звонок, считывание порции файла в буфер и т.п.; иногда активностью бывает просто приостановка выполнения программы (пауза), чтобы обеспечить необходимое время пребывания в соответствующем состоянии (это бывает особенно важно для параллельной асинхронной программы). Активность связана с состоянием, поэтому на диаграмме состояний она обозначается через "do: имя_активности" в узле, описывающем соответствующее состояние (см. рисунок 2.48).

Рис. 2.48. Указание активностей и действий на диаграмме состояний

Действием называется мгновенная операция, связанная с событием: при возникновении события происходит не только переход объекта в новое состояние, но и выполняется действие, связанное с этим событием. Например, в телефонной сети событие повесил трубку сопровождается действием разъединить связь (см. рисунок 2.49). Действие указывается на диаграмме состояний вслед за событием, которому оно соответствует, и его имя (или описание) отделяется от имени события косой чертой ("/") (см. рисунок 2.48).

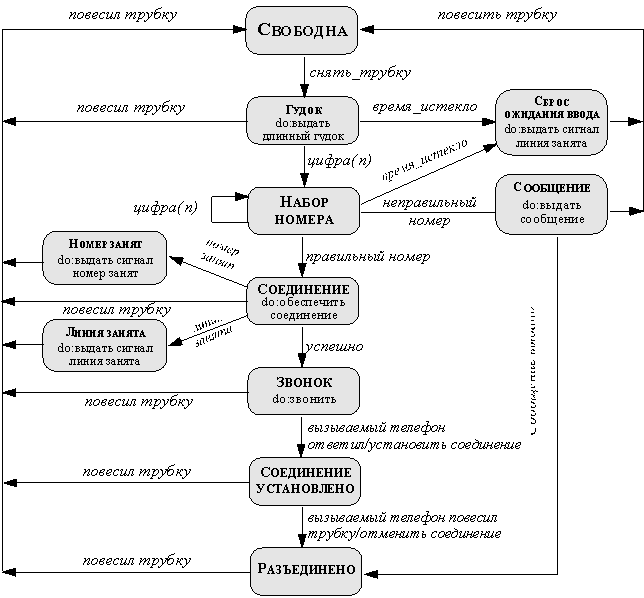

Рис. 2.49. Диаграмма состояний телефонной линии, на которой указаны активности и действия

Действия могут также представлять внутренние операции управления объекта, как например, присваивание значений атрибутам или генерация других событий.
