Советы пользователям Delphi и C++Builder

Часть 4. Что можно поместить в DBGrid

Наталия Елманова
Компьютер Пресс - CD, 1999, N 5
© Copyright N.Elmanova & ComputerPress Magazine.

Нередко при разработке приложений, использующих табличный вывод данных, требуется отобразить те или иные строки таблиц нестандартным образом, например, с целью привлечения внимания пользователя к этим строкам. В данной статье содержатся некоторые советы, касающиеся нестандартного отображения данных в компоненте TDBGrid.

Совет 12. Как изменить цвет строки в TDBGrid

Предположим, нам требуется изменить атрибуты текста и фона строки в компоненте TDBGrid, если значение какого-либо поля удовлетворяет заранее заданному условию. Для этой цели принято использовать обработчик события OnDrawColumnCell этого компонента. Отметим, что возможности, предоставляемые при его использовании, весьма разнообразны.

Рассмотрим простейшее приложение с TDBGrid, содержащее один компонент TTable, один компонент TDataSource и один компонент TDBGrid: Установим значения их свойств в соответствии с приведенной ниже таблицей:

Компонент	Свойство	Значение
Table1	DatabaseName	BCDEMOS (или DBDEMOS)
	TableName	events.db
	Active	true
DataSource1	DataSet	Table1
DBGrid1	DataSource	DataSource1

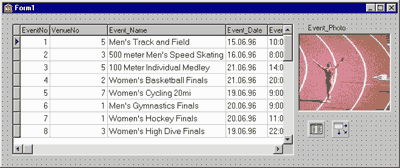

Рис. 1 Тестовое приложение на этапе проектирования

Обычно для перерисовки изображения в ячейках используется метод OnDrawColumnCell.

Его параметр Rect - структура, описывающая занимаемый ячейкой прямоугольник, параметр Column - колонка DBGrid, в которой следует изменить способ рисования изображения. Для вывода текста используется метод TextOut свойства Canvas компонента TDBGrid.

Предположим, нам нужно изменить цвет текста и фона строки в зависимости от значения какого-либо поля (например, VenueNo). Создадим обработчик события OnDrawColumnCell компонента DBGrid1. В случае C++Builder он имеет вид:

void __fastcall TForm1::DBGrid1DrawColumnCell(TObject *Sender,
      const TRect &Rect, int DataCol, TColumn *Column,
      TGridDrawState State)
{
if (Table1->FieldByName("VenueNo")->Value==1)
{
DBGrid1->Canvas->Brush->Color=clGreen;
DBGrid1->Canvas->Font->Color=clWhite;
DBGrid1->Canvas->FillRect(Rect);
DBGrid1->Canvas->TextOut(Rect.Left+2,Rect.Top+2,Column->Field->Text);
}
}

В случае Delphi соответствующий код имеет вид:

procedure TForm1.DBGrid1DrawColumnCell(Sender: TObject; const Rect: TRect;
  DataCol: Integer; Column: TColumn; State: TGridDrawState);
begin
if (Table1.FieldByName('VenueNo').Value=1) then begin
with  DBGrid1.Canvas do begin
Brush.Color:=clGreen;
Font.Color:=clWhite;
FillRect(Rect);
TextOut(Rect.Left+2,Rect.Top+2,Column.Field.Text);
end;
end;
end;

В результате на этапе выполнения при отображении строк, в которых значение поля VenueNo равно 1, фон ячеек будет окрашен в зеленый цвет, а текст будет выведен белым цветом.

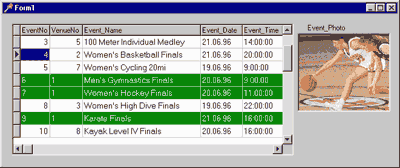

Рис. 2 Изменение цвета фона и шрифта в строках со значением поля VenueNo=1 на этапе выполнения.

При выводе выделенных строк все данные в ячейках оказались выровненными по левому краю. Если мы хотим более корректно отобразить выравнивание текста в колонке, следует слегка модифицировать наш код, учтя значение свойства Alignment текущей (то есть рисуемой в данный момент) колонки:

void __fastcall TForm1::DBGrid1DrawColumnCell(TObject *Sender,
      const TRect &Rect, int DataCol, TColumn *Column,
      TGridDrawState State)
{
if (Table1->FieldByName("VenueNo")->Value==1)
{
DBGrid1->Canvas->Brush->Color=clGreen;
DBGrid1->Canvas->Font->Color=clWhite;
DBGrid1->Canvas->FillRect(Rect);
if (Column->Alignment==taRightJustify)
{
DBGrid1->Canvas->TextOut(Rect.Right-2-
  DBGrid1->Canvas->TextWidth(Column->Field->Text),
  Rect.Top+2,Column->Field->Text);
}
else
{
DBGrid1->Canvas->TextOut(Rect.Left+2,Rect.Top+2,Column->Field->Text);
}
}
}

Соответствующий код для Delphi имеет вид:

procedure TForm1.DBGrid1DrawColumnCell(Sender: TObject; const Rect: TRect;
  DataCol: Integer; Column: TColumn; State: TGridDrawState);
begin
if (Table1.FieldByName('VenueNo').Value=1) then begin
with  DBGrid1.Canvas do begin
Brush.Color:=clGreen;
Font.Color:=clWhite;
FillRect(Rect);
if (Column.Alignment=taRightJustify) then
 TextOut(Rect.Right-2-  TextWidth(Column.Field.Text),
  Rect.Top+2,Column.Field.Text)
else
 TextOut(Rect.Left+2,Rect.Top+2,Column.Field.Text);
end;
end;
end;

В этом случае выравнивание текста в колонках совпадает с выравниванием столбцов.

Отметим, что величина смещения (в данном случае 2 пиксела), вообще говоря, зависит от гарнитуры и размера шрифта, используемого в данной колонке, и должна подбираться индивидуально.

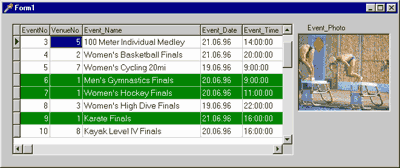

Рис. 3 Изменение цвета с учетом выравнивания текста в колонках.

Если необходимо отобразить нестандартным образом не всю строку, а только некоторые ячейки, следует проанализировать имя поля, отображаемого в данной колонке, как в приведенном ниже обработчике событий. Пример для C++Builder выглядит так:

void __fastcall TForm1::DBGrid1DrawColumnCell(TObject *Sender,
      const TRect &Rect, int DataCol, TColumn *Column,
      TGridDrawState State)
{
if ((Table1->FieldByName("VenueNo")->Value==1) &
(Column->FieldName=="VenueNo") )
{
DBGrid1->Canvas->Brush->Color=clGreen;
DBGrid1->Canvas->Font->Color=clWhite;
DBGrid1->Canvas->FillRect(Rect);
DBGrid1->Canvas->TextOut(Rect.Right-2-
  DBGrid1->Canvas->TextWidth(Column->Field->Text),
  Rect.Top+2,Column->Field->Text);
}
}

Соответствующий код для Delphi имеет вид:

procedure TForm1.DBGrid1DrawColumnCell(Sender: TObject; const Rect: TRect;
  DataCol: Integer; Column: TColumn; State: TGridDrawState);
begin
if (Table1.FieldByName('VenueNo').Value=1) and
(Column.FieldName='VenueNo')  then begin
with  DBGrid1.Canvas do begin
Brush.Color:=clGreen;
Font.Color:=clWhite;
FillRect(Rect);
TextOut(Rect.Right-2-  TextWidth(Column.Field.Text),
  Rect.Top+2,Column.Field.Text)
end;
end;
end;

В результате выделенными оказываются только ячейки, для которых выполняются выбранные нами условия:

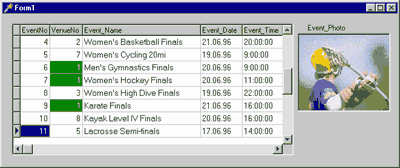

Рис. 4 Выделение цветом данных в одной колонке.

Совет 13. Как заменить данные в столбце компонента TDBGrid

Нередко в колонке DBGrid нужно вывести не реальное значение, хранящееся в поле соответствующей таблицы, а другие данные, соответствующие имеющимся (например, символьную строку вместо ее числового кода). В этом случае также используется метод TextOut свойства Canvas компонента TDBGrid:

void __fastcall TForm1::DBGrid1DrawColumnCell(TObject *Sender,
      const TRect &Rect, int DataCol, TColumn *Column,
      TGridDrawState State)
{
if
(Column->FieldName=="VenueNo")
{
DBGrid1->Canvas->Brush->Color=clWhite;
DBGrid1->Canvas->FillRect(Rect);
if (Table1->FieldByName("VenueNo")->Value==1)
{
DBGrid1->Canvas->Font->Color=clRed;
DBGrid1->Canvas->TextOut(Rect.Right-2-
  DBGrid1->Canvas->TextWidth("our venue"),
  Rect.Top+2,"our venue");
}
else
{
DBGrid1->Canvas->TextOut(Rect.Right-2-
  DBGrid1->Canvas->TextWidth("other venue"),
  Rect.Top+2,"other venue");
}
}
}

Соответствующий код для Delphi имеет вид:

procedure TForm1.DBGrid1DrawColumnCell(Sender: TObject; const Rect: TRect;
  DataCol: Integer; Column: TColumn; State: TGridDrawState);
begin
if  (Column.FieldName='VenueNo')  then begin
with  DBGrid1.Canvas do begin
Brush.Color:=clWhite;
FillRect(Rect);
if (Table1.FieldByName('VenueNo').Value=1) then begin
Font.Color:=clRed;
TextOut(Rect.Right-2-
  DBGrid1.Canvas.TextWidth('our venue'),
  Rect.Top+2,'our venue');
end else begin
 TextOut(Rect.Right-2-
  DBGrid1.Canvas.TextWidth('other venue'),
  Rect.Top+2,'other venue');
end;
end;
end;
end;

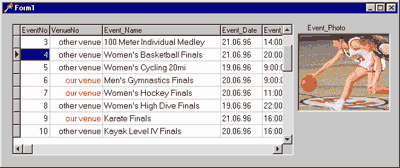

Рис. 5 Замена данных в колонке другими значениями.

Еще один пример - использование значков из шрифтов Windings или Webdings в качестве подставляемой строки.

void __fastcall TForm1::DBGrid1DrawColumnCell(TObject *Sender,
      const TRect &Rect, int DataCol, TColumn *Column,
      TGridDrawState State)
{
if
(Column->FieldName=="VenueNo")
{
DBGrid1->Canvas->Brush->Color=clWhite;
DBGrid1->Canvas->FillRect(Rect);
DBGrid1->Canvas->Font->Name="Wingdings";
DBGrid1->Canvas->Font->Size=-14;
if (Table1->FieldByName("VenueNo")->Value==1)
{
DBGrid1->Canvas->Font->Color=clRed;
DBGrid1->Canvas->TextOut(Rect.Right-2-
  DBGrid1->Canvas->TextWidth("J"),
  Rect.Top+1,"J");
}
else
{
DBGrid1->Canvas->Font->Color=clBlack;
DBGrid1->Canvas->TextOut(Rect.Right-2-
  DBGrid1->Canvas->TextWidth("F"),
  Rect.Top+1,"F")    ;
}
}
}

Соответствующий код для Delphi имеет вид:

procedure TForm1.DBGrid1DrawColumnCell(Sender: TObject; const Rect: TRect;
  DataCol: Integer; Column: TColumn; State: TGridDrawState);
begin
if  (Column.FieldName='VenueNo')  then begin
with  DBGrid1.Canvas do begin
Brush.Color:=clWhite;
FillRect(Rect);
Font.Name:='Wingdings';
Font.Size:=-14;
if (Table1.FieldByName('VenueNo').Value=1) then begin
Font.Color:=clRed;
TextOut(Rect.Right-2-
  DBGrid1.Canvas.TextWidth('J'),
  Rect.Top+1,'J');
end else begin
 Font.Color:=clBlack;
 TextOut(Rect.Right-2- DBGrid1.Canvas.TextWidth('F'),
  Rect.Top+1,'F');
end;
end;
end;
end;

Рис. 6 Использование символов из шрифта Windings для выделения нужных значений в колонке.

Совет 14. Как поместить графическое изображение в TDBGrid

Использование свойства Canvas компонента TDBGrid в методе OnDrawColumnCell позволяет не только выводить в ячейке текст методом TextOut, но и размещать в ячейках графические изображения. В этом случае используется метод Draw свойства Canvas.

Модифицируем наш пример, добавив на форму компонент TImageList и поместив в него несколько изображений.

Рис. 7 Компонент TImageLis с изображениями, помещаемыми в TDBGrid

Модифицируем код нашего приложения:

void __fastcall TForm1::DBGrid1DrawColumnCell(TObject *Sender,
      const TRect &Rect, int DataCol, TColumn *Column,
      TGridDrawState State)
{
 Graphics::TBitmap *Im1;
 Im1= new   Graphics::TBitmap;
if
(Column->FieldName=="VenueNo")
{
DBGrid1->Canvas->Brush->Color=clWhite;
DBGrid1->Canvas->FillRect(Rect);
if (Table1->FieldByName("VenueNo")->Value==1)
{
ImageList1->GetBitmap(0,Im1);
}
else
{
ImageList1->GetBitmap(2,Im1);
}
DBGrid1->Canvas->Draw((Rect.Left+Rect.Right-Im1->Width)/2,Rect.Top,Im1);
}
}

Соответствующий код для Delphi имеет вид:

procedure TForm1.DBGrid1DrawColumnCell(Sender: TObject; const Rect: TRect;
  DataCol: Integer; Column: TColumn; State: TGridDrawState);
var Im1: TBitmap;
begin
Im1:=TBitmap.Create;
if  (Column.FieldName='VenueNo' ) then begin
with  DBGrid1.Canvas do begin
Brush.Color:=clWhite;
FillRect(Rect);
if (Table1.FieldByName('VenueNo').Value=1)
then begin
ImageList1.GetBitmap(0,Im1);
end else begin
ImageList1.GetBitmap(2,Im1);
end;
Draw(round((Rect.Left+Rect.Right-Im1.Width)/2),Rect.Top,Im1);
end;
end;
end;

Теперь в TDBGrid в колонке VenueNo находятся графические изображения.

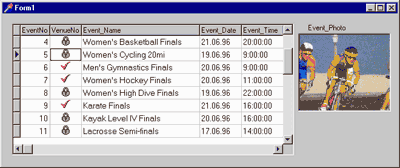

Рис. 8 Вывод графических изображений в колонке
