IBM открывает эру оптических процессоров

Владимир Парамонов

11.12.2012

Корпорация IBM объявила сегодня о достижении, которое делает возможным практическое использование оптических линий связи вместо электрических проводников в компьютерных системах.

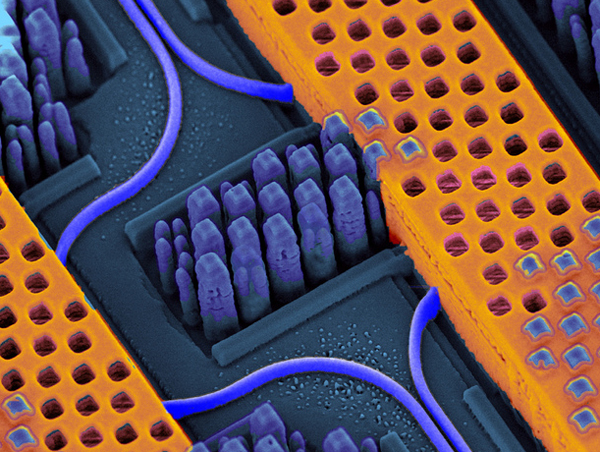

Фрагмент микрочипа IBM: синим цветом обозначены каналы оптической передачи данных, жёлтым — медные проводники для пересылки электрических сигналов
(Изображение разработчиков)

Планируется, что оптические каналы в перспективе заменят традиционные проводники из меди. Такие линии обеспечат намного более высокую пропускную способность, нежели современные интерфейсы, позволят сэкономить место внутри корпусов конечных устройств, а также снизить производственные издержки.

Оптическая коммуникационная «система на чипе» предполагает использование трёх основных компонентов: модулятора, преобразующего электрические сигналы в световые импульсы, собственно оптической линии связи и декодирующего устройства, формирующего электрический сигнал на основе полученных световых импульсов.

Специалисты IBM отрапортовали о прорыве в «кремниевой нанофотонике»: им удалось разместить на одном кремниевом чипе электрические цепи и компоненты, необходимые для оптической передачи данных: блок WDM (мультиплексирование с разделением по длине волны), модуляторы и детекторы.

При изготовлении чипа использовалась модернизированная производственная линия по выпуску КМОП-микросхем по 90-нанометровой технологии. Методика нанофотоники IBM делает возможным производство оптических приёмопередатчиков, обеспечивающих пропускную способность до 25 Гбит/с на канал. По одному оптоволоконному соединению при этом может передаваться несколько потоков информации.

Предполагается, что поначалу новая технология найдёт применение в центрах обработки данных, суперкомпьютерных системах и корпоративных сетях. Более подробно о результатах работы IBM можно узнать здесь.

Подготовлено по материалам IBM.
