4.4.11.1. Внутренний протокол маршрутизации RIP
Семёнов Ю.А. (ГНЦ ИТЭФ),
book.itep.ru
Этот протокол маршрутизации предназначен для сравнительно небольших и относительно однородных сетей (алгоритм Белмана-Форда). Протокол разработан в университете Калифорнии (Беркли), базируется на разработках фирмы Ксерокс и реализует те же принципы, что и программа маршрутизации routed, используемая в ОC Unix (4BSD). Маршрут здесь характеризуется вектором расстояния до места назначения. Предполагается, что каждый маршрутизатор является отправной точкой нескольких маршрутов до сетей, с которыми он связан. Описания этих маршрутов хранится в специальной таблице, называемой маршрутной. Таблица маршрутизации RIP содержит по записи на каждую обслуживаемую машину (на каждый маршрут). Запись должна включать в себя:
IP-адрес места назначения.
Метрика маршрута (от 1 до 15; число шагов до места назначения).
IP-адрес ближайшего маршрутизатора (gateway) по пути к месту назначения.
Таймеры маршрута.
Первым двум полям записи мы обязаны появлению термина вектор расстояния (место назначение - направление; метрика - модуль вектора). Периодически (раз в 30 сек) каждый маршрутизатор посылает широковещательно копию своей маршрутной таблицы всем соседям-маршрутизаторам, с которыми связан непосредственно. Маршрутизатор-получатель просматривает таблицу. Если в таблице присутствует новый путь или сообщение о более коротком маршруте, или произошли изменения длин пути, эти изменения фиксируются получателем в своей маршрутной таблице. Протокол RIP должен быть способен обрабатывать три типа ошибок:
Циклические маршруты. Так как в протоколе нет механизмов выявления замкнутых маршрутов, необходимо либо слепо верить партнерам, либо принимать меры для блокировки такой возможности.
Для подавления нестабильностей RIP должен использовать малое значение максимально возможного числа шагов (<16).
Медленное распространение маршрутной информации по сети создает проблемы при динамичном изменении маршрутной ситуации (система не поспевает за изменениями). Малое предельное значение метрики улучшает сходимость, но не устраняет проблему.
Несоответствие маршрутной таблицы реальной ситуации типично не только для RIP, но характерно для всех протоколов, базирующихся на векторе расстояния, где информационные сообщения актуализации несут в себе только пары кодов: адрес места назначение и расстояние до него. Пояснение проблемы дано на рис. 4.4.1.11.1 ниже.
![](image514.gif)
Рис. 4.4.11.1. Иллюстрация, поясняющее возникновение циклических маршрутов при использовании вектора расстояния.
На верхней части рисунка показана ситуация, когда маршрутизаторы указывают маршрут до сети в соответствии со стрелками. На нижней части связь на участке GW1 <Сеть a> оборвана, а GW2 по-прежнему продолжает оповещать о ее доступности с числом шагов, равным 2. При этом GW1, восприняв эту информацию (если GW2 успел передать свою маршрутную информацию раньше GW1), может перенаправить пакеты, адресованные сети А, на GW2, а в своей маршрутной таблице будет характеризовать путь до сети А метрикой 3. При этом формируется замкнутая петля маршрутов. Последующая широковещательная передача маршрутных данных GW1 и GW2 не решит эту проблему быстро. Так после очередного обмена путь от gw2 до сети А будет характеризоваться метрикой 5. Этот процесс будет продолжаться до тех пор, пока метрика не станет равной 16, а это займет слишком много циклов обмена маршрутной информацией.
Проблема может быть решена следующим образом. Маршрутизатор запоминает, через какой интерфейс получена маршрутная информация, и через этот интерфейс эту информацию уже не передает. В рассмотренном выше примере GW2 не станет посылать информацию о пути к сети А маршрутизатору GW1, от которого он получил эти данные. В этом случае в маршрутной таблице GW1 путь до А исчезнет сразу. Остальные маршрутизаторы узнают о недостижимости сети А через несколько циклов. Существуют и другие пути преодоления медленных переходных процессов. Если производится оповещение о коротком пути, все узлы-получатели воспринимают эти данные немедленно. Если же маршрутизатор закрывает какой-то путь, его отмена фиксируется остальными лишь по тайм-ауту. Универсальным методом исключения ошибок при маршрутизации является использование достаточно большой выдержки, перед тем как использовать информацию об изменении маршрутов. В этом случае к моменту изменения маршрута эта информация станет доступной всем участникам процесса маршрутизации. Но все перечисленные методы и некоторые другие известные алгоритмы, решая одну проблему, часто вносят другие. Многие из этих методов могут при определенных условиях вызвать лавину широковещательных сообщений, что также дезорганизует сеть. Именно малая скорость установления маршрутов в RIP (и других протоколах, ориентированных на вектор расстояния) и является причиной их постепенного вытеснения другими протоколами.
Но даже усовершенствование, изложенное выше, не всегда срабатывает. На рис. 4.4.11.1а приведен пример, когда переходной процесс, несмотря на усовершенствование будет идти долго. При обрыве связи В-Г узлы А и Б сообщают узлу В, что они потеряли связь с узлом Г. Узел В делает вывод, что Г не достижим, о чем и сообщает узлам А и Б. К сожалению А знает, что Б имеет проход к Г длиной 2, из чего он делает вывод о достижимости Г за три шага. Аналогично рассуждает Б о возможности достижимости Г через А. Далее при последующих рассылках метрика доступности Г, характеризуется все большими значениями, до тех пор пока не станет равной "бесконечности".
![](rip.gif)
Рис. 4.4.11.1а. Пример топологии, где переходной процесс осуществляется медленно, даже при усовершенствовании алгоритма.
В RIP сообщения инкапсулируются в udp-дейтограммы, при этом передача осуществляется через порт 520. В качестве метрики RIP использует число шагов до цели. Если между отправителем и приемником расположено три маршрутизатора (gateway), считается, что между ними 4 шага. Такой вид метрики не учитывает различий в пропускной способности или загруженности отдельных сегментов сети. Применение вектора расстояния не может гарантировать оптимальность выбора маршрута, ведь, например, два шага по сегментам сети ethernet обеспечат большую пропускную способность, чем один шаг через последовательный канал на основе интерфейса RS-232.
Маршрут по умолчанию имеет адрес 0.0.0.0 (это верно и для других протоколов маршрутизации). Каждому маршруту ставится в соответствие таймер тайм-аута и "сборщика мусора". Тайм-аут-таймер сбрасывается каждый раз, когда маршрут инициализируется или корректируется. Если со времени последней коррекции прошло 3 минуты или получено сообщение о том, что вектор расстояния равен 16, маршрут считается закрытым. Но запись о нем не стирается, пока не истечет время "уборки мусора" (2мин). При появлении эквивалентного маршрута переключения на него не происходит, таким образом, блокируется возможность осцилляции между двумя или более равноценными маршрутами. Формат сообщения протокола RIP имеет вид, показанный на рис. 4.4.11.2. Поле команда определяет выбор согласно следующей таблице:
Таблица 4.4.11.1. Значения кодов поля команда
Команда | Значение |
1 | Запрос на получение частичной или полной маршрутной информации; |
2 | Отклик, содержащий информацию о расстояниях из маршрутной таблицы отправителя; |
3 | Включение режима трассировки (устарело); |
4 | Выключение режима трассировки (устарело); |
5-6 | Зарезервированы для внутренних целей sun microsystem. |
Поле версия для RIP равно 1 (для RIP-2 двум). Поле набор протоколов сети i определяет набор протоколов, которые используются в соответствующей сети (для Интернет это поле имеет значение 2). Поле расстояние до сети i содержит целое число шагов (от 1 до 15) до данной сети. В одном сообщении может присутствовать информация о 25 маршрутах. При реализации RIP можно выделить следующие режимы:
Инициализация, определение всех "живых" интерфейсов путем посылки запросов, получение таблиц маршрутизации от других маршрутизаторов. Часто используются широковещательные запросы.
Получен запрос. В зависимости от типа запроса высылается адресату полная таблица маршрутизации, или проводится индивидуальная обработка.
Получен отклик. Проводится коррекция таблицы маршрутизации (удаление, исправление, добавление).

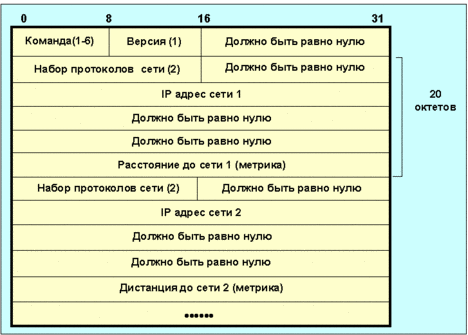

Рис. 4.4.11.2. Формат сообщения RIP.
Регулярные коррекции. Каждые 30 секунд вся или часть таблицы маршрутизации посылается всем соседним маршрутизаторам. Могут посылаться и специальные запросы при локальном изменении таблицы. RIP достаточно простой протокол, но, к сожалению не лишенный недостатков:
RIP не работает с адресами субсетей. Если нормальный 16-бит идентификатор ЭВМ класса B не равен 0, RIP не может определить является ли не нулевая часть cубсетевым ID, или полным IP-адресом.
RIP требует много времени для восстановления связи после сбоя в маршрутизаторе (минуты). В процессе установления режима возможны циклы.
Число шагов важный, но не единственный параметр маршрута, да и 15 шагов не предел для современных сетей.
Протокол RIP-2 (RFC-1388, 1993 год) является новой версией RIP, которая в дополнение к широковещательному режиму поддерживает мультикастинг; позволяет работать с масками субсетей. На рис. 4.4.11.3 представлен формат сообщения для протокола RIP-2. Поле маршрутный демон является идентификатором резидентной программы-маршрутизатора. Поле метка маршрута используется для поддержки внешних протоколов маршрутизации, сюда записываются коды автономных систем. При необходимости управления доступом можно использовать первые 20 байт с кодом набора протоколов сети 0xFFFF и меткой маршрута =2. Тогда в остальные 16 байт можно записать пароль.

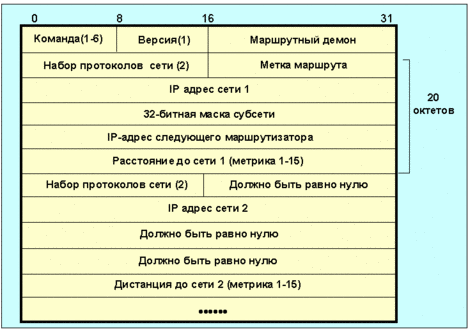

Рис. 4.4.11.3 Формат сообщений протокола RIP-2
Проблемы аутентификации в протоколе RIP-2 c использованием дайджестов MD5 обсуждаются в документе RFC-2082
