Второй постулат заключается в том, что выделяются два понятия:

• собственно архитектура информационной системы – как объективная реальность, включающая существующие компоненты и их связи;
• описание архитектуры (architecture description) – отражение объективной или планируемой реальности в какой-либо документированной форме.

Взаимосвязь этих понятий иллюстрируется на рисунке 3.5.

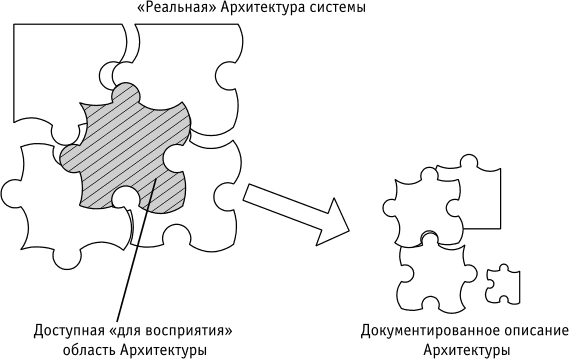

Рис. 3.5.  Описание архитектуры как проекции реальности

Разделение этих понятий приводит к интересным следствиям. Архитектура системы (внешняя область – Рисунок 3.5) по определению является бесконечно сложным, глубоким и неявным понятием. Только часть этого общего понятия, которая в принципе доступна для восприятия архитекторами, может быть переведена в явную документируемую форму – модель или набор моделей с неизбежными упрощениями, ограничениями и субъективными искажениями. Такая проекция и представляет собой "описание архитектуры". Поэтому при использовании подобных описаний при проектировании систем необходимо всегда помнить об их неизбежной неполноте. При этом совершенно уместным является остроумное замечание о том, что "все модели являются, в общем-то, неверными, но некоторые из них при этом являются полезными".

Таким образом, ИТ-архитектура существует независимо от предпринимаемых в организации проектов по ее описанию, упорядочиванию и развитию. Более того, так как сама система неизбежно претерпевает изменения, то и ИТ-архитектура может со временем меняться даже без целенаправленной деятельности предприятия и его ИТ-службы. Обратимся еще раз к аналогии со строительством: отсутствие решений в области ИТ или бессистемное их принятие на практике приводят к появлению "зоопарка" аппаратных средств и приложений, напоминающих спонтанную застройку в условиях отсутствия градостроительных планов, появление вагончиков и "шанхаев" со всеми вытекающими последствиями.

В дальнейшем мы будем использовать термин "архитектура", который, в зависимости от контекста, может означать как существующую реальность, так и соответствующее описание.

Еще одно формальное определение приведено в стандарте IEEE 1471 Института инженеров-электриков и электронщиков, который предоставляет метамодель для определения архитектуры. Этот стандарт определяет такие абстрактные элементы архитектуры, как представления, системы, среды, обоснования, заинтересованные стороны и т.д. в соответствии со схемой, показанной на рис. 3.6.

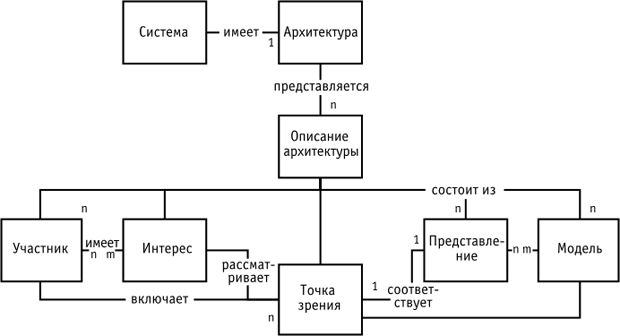

Рис. 3.6.  Рамочная модель разработки архитектуры по IEEE 1471

В соответствии с этим представлением система обладает некоторой архитектурой, которая может быть определенным образом описана с различных точек зрения в зависимости от интереса тех людей (участников), которые рассматривают архитектуру системы. Каждой точке зрения на архитектуру системы соответствует определенное представление, основу которого составляет некоторый набор моделей.

Однако этот стандарт не определяет структуру собственно архитектуры предприятия. Например, говорится о том, что необходимо иметь различные представления архитектуры, но при этом не указывается, какие это должны быть представления. Подробную информацию об этом стандарте описания архитектуры можно получить по адресу http://www.enterprise-architecture.info/Images/Documents/IEEE%201471-2000.pdf.

Возвращаясь к предмету нашего обсуждения, можно рассмотреть различные аспекты понятия архитектуры ИТ. В частности, можно выделять такие подмножества, как системная архитектура (архитектура систем – System Architecture) и программная архитектура (архитектура программного обеспечения – Software Architecture). Вспомним, что мы уже отмечали неоднозначность трактовки терминов. На практике, в зависимости от контекста, термин "системная архитектура" может относиться либо к архитектуре ИТ-системы предприятия (в дополнение к бизнес-архитектуре) или даже в еще более узком смысле к технологической инфраструктуре информационной системы, либо – к архитектуре сложного продукта или семейства продуктов, выпускаемых предприятием.

В последнем случае понятие разработки системной архитектуры близко по смыслу понятию Системное проектирование. Вообще говоря, Системное проектирование (Systems Engineering [3.12]) – это междисциплинарный подход и средства, предназначенные для создания успешных систем. Он фокусируется на определении нужд потребителя и требуемой функциональности в начале цикла разработки, на документации требований, с переходом к конструкторскому синтезу и комплексной аттестации системы при полном учете таких проблем, как функционирование, производительность, испытания, изготовление, затраты и планирование, обучение и сопровождение, вплоть до вывода из эксплуатации. Системное проектирование интегрирует все нужные дисциплины и группы специалистов в командные усилия, формируя структурированный процесс разработки, который выполняется от создания концепции до осуществления продуктивной работы системы. В системном проектировании учитываются как нужды бизнеса, так и технические потребности всех клиентов для получения качественного продукта, который отвечает потребностям пользователей.

Хотя методика описания и проектирования архитектуры отдельных прикладных систем имеет много общего с подходами к описанию архитектуры предприятия в целом, тем не менее, архитектура программных систем является отдельной областью знаний, которой посвящено большое количество соответствующей литературы. Под "программной архитектурой", опять же в зависимости от контекста, может пониматься как архитектура взаимодействия приложений в рамках информационной системы предприятия (т.е. архитектура приложений), так и архитектура программных модулей или архитектура взаимодействия различных классов в рамках одного приложения. Каждая из отмеченных архитектур, в свою очередь, может рассматриваться с тем или иным уровнем детализации и под определенным углом зрения. Так, для программной архитектуры традиционными являются следующие перспективы или уровни описания архитектуры:

• концептуальная архитектура определяет компоненты системы и их назначения, обычно в неформальном виде. Это представление часто используется для обсуждения с нетехническими специалистами, такими как руководство, бизнес-менеджеры и конечные пользователи функциональных характеристик системы (что система должна уметь делать, в основном, с точки зрения конечного пользователя);
• логическая архитектура выделяет, прежде всего, вопросы взаимодействия компонент системы, интерфейсы и используемые протоколы. Это представление позволяет эффективно организовать параллельную разработку;
• физическая реализация, которая описывает привязку к конкретным узлам размещения, типам оборудования, характеристикам окружения, таким как, например, используемые операционные системы и т.п.

Все эти "частные" архитектуры – системная архитектура, программная архитектура – представляют, тем не менее, существенный интерес для нашего внимания, так как опираются на одни и те же подходы и методы, а также используют сходные средства описания и представления результатов. Еще более интересным является тот факт, что и сами процессы разработки данных архитектур, требования к архитекторам и понимание того, что является действительно хорошей архитектурой, во многом совпадают. Поэтому мы можем полагать, что для эффективного овладения проблематикой архитектуры предприятия будет, несомненно, полезно использовать соответствующие наработки в данных "смежных" областях, тем более, что в указанных ниже работах достаточное внимание уделяется и нашему основному предмету.

В частности, хорошее введение в предмет Программной архитектуры и в специфику профессии Программного архитектора представляет собой работа [3.4]. Другим интересным примером анализа различных аспектов деятельности Программного архитектора являются публикации Д. Бредемейера (http://www.bredemeyer.com).
