6.9. Квантовая криптография

Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru

Базовой задачей криптографии является шифрование данных и аутентификация отправителя. Это легко выполнить, если как отправитель, так и получатель имеют псевдослучайные последовательности бит, называемые ключами. Перед началом обмена каждый из участников должен получить ключ, причем эту процедуру следует выполнить с наивысшим уровнем конфиденциальности, так чтобы никакая третья сторона не могла получить доступ даже к части этой информации. Задача безопасной пересылки ключей может быть решена с помощью квантовой рассылки ключей QKD (Quantum Key Distribution). Надежность метода зиждется на нерушимости законов квантовой механики. Злоумышленник не может отвести часть сигнала с передающей линии, так как нельзя поделить электромагнитный квант на части. Любая попытка злоумышленника вмешаться в процесс передачи вызовет непомерно высокий уровень ошибок. Степень надежности в данной методике выше, чем в случае применения алгоритмов с парными ключами (например, RSA). Здесь ключ может генерироваться во время передачи по совершенно открытому оптическому каналу. Скорость передачи данных при этой технике не высока, но для передачи ключа она и не нужна. По существу квантовая криптография может заменить алгоритм Диффи-Хелмана, который в настоящее время часто используется для пересылки секретных ключей шифрования по каналам связи.

Первый протокол квантовой криптографии (BB84) был предложен и опубликован в 1984 году Беннетом и Брассардом. Позднее идея была развита Экертом в 1991 году. В основе метода квантовой криптографии лежит наблюдение квантовых состояний фотонов. Отправитель задает эти состояния, а получатель их регистрирует. Здесь используется квантовый принцип неопределенности, когда две квантовые величины не могут быть измерены одновременно с требуемой точностью. Так поляризация фотонов может быть ортогональной диагональной или циркулярной. Измерение одного вида поляризации рэндомизует другую составляющую. Таким образом, если отправитель и получатель не договорились между собой, какой вид поляризации брать за основу, получатель может разрушить посланный отправителем сигнал, не получив никакой полезной информации.

Отправитель кодирует отправляемые данные, задавая определенные квантовые состояния, получатель регистрирует эти состояния. Затем получатель и отправитель совместно обсуждают результаты наблюдений. В конечном итоге со сколь угодно высокой достоверностью можно быть уверенным, что переданная и принятая кодовые последовательности тождественны. Обсуждение результатов касается ошибок, внесенных шумами или злоумышленником, и ни в малейшей мере не раскрывает содержимого переданного сообщения. Может обсуждаться четность сообщения, но не отдельные биты. При передаче данных контролируется поляризация фотонов. Поляризация может быть ортогональной (горизонтальной или вертикальной), циркулярной (левой или правой) и диагональной (45 или 135⁰).

В качестве источника света может использоваться светоизлучающий диод или лазер. Свет фильтруется, поляризуется и формируется в виде коротких импульсов малой интенсивности. Поляризация каждого импульса модулируется отправителем произвольным образом в соответствии с одним из четырех перечисленных состояний (горизонтальная, вертикальная, лево- или право-циркулярная).

Получатель измеряет поляризацию фотонов, используя произвольную последовательность базовых состояний (ортогональная или циркулярная). Получатель открыто сообщает отправителю, какую последовательность базовых состояний он использовал. Отправитель открыто уведомляет получателя о том, какие базовые состояния использованы корректно. Все измерения, выполненные при неверных базовых состояниях, отбрасываются. Измерения интерпретируются согласно двоичной схеме: лево-циркулярная поляризация или горизонтальная - 0, право-циркулярная или вертикальная - 1. Реализация протокола осложняется присутствием шума, который может вызвать ошибки. Вносимые ошибки могут быть обнаружены и устранены с помощью подсчета четности, при этом один бит из каждого блока отбрасывается. Беннет в 1991 году предложил следующий протокол.

Отправитель и получатель договариваются о произвольной перестановке битов в строках, чтобы сделать положения ошибок случайными.
Строки делятся на блоки размера k (k выбирается так, чтобы вероятность ошибки в блоке была мала).
Для каждого блока отправитель и получатель вычисляют и открыто оповещают друг друга о полученных результатах. Последний бит каждого блока удаляется.
Для каждого блока, где четность оказалась разной, получатель и отправитель производят итерационный поиск и исправление неверных битов.
Чтобы исключить кратные ошибки, которые могут быть не замечены, операции пунктов 1-4 повторяются для большего значения k.
Для того чтобы определить, остались или нет необнаруженные ошибки, получатель и отправитель повторяют псевдослучайные проверки:

Получатель и отправитель открыто объявляют о случайном перемешивании позиций половины бит в их строках.
Получатель и отправитель открыто сравнивают четности. Если строки отличаются, четности должны не совпадать с вероятностью 1/2.
Если имеет место отличие, получатель и отправитель, использует двоичный поиск и удаление неверных битов.

Если отличий нет, после m итераций получатель и отправитель получают идентичные строки с вероятностью ошибки 2^-m.

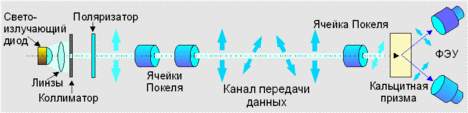

Схема реализация однонаправленного канала с квантовым шифрованием показана на рис. .1. Передающая сторона находится слева, а принимающая - справа. Ячейки Покеля служат для импульсной вариации поляризации потока квантов передатчиком и для анализа импульсов поляризации приемником. Передатчик может формировать одно из четырех состояний поляризации (0, 45, 90 и 135 градусов). Собственно передаваемые данные поступают в виде управляющих сигналов на эти ячейки. В качестве канала передачи данных может использоваться оптическое волокно. В качестве первичного источника света можно использовать и лазер.

Рис. .1. Практическая схема реализации идеи квантовой криптографии

На принимающей стороне после ячейки Покеля ставится кальцитовая призма, которая расщепляет пучок на два фотодетектора (ФЭУ), измеряющие две ортогональные составляющие поляризации. При формировании передаваемых импульсов квантов приходится решать проблему их интенсивности. Если квантов в импульсе 1000, есть вероятность того, что 100 квантов по пути будет отведено злоумышленником на свой приемник. Анализируя позднее открытые переговоры между передающей и принимающей стороной, он может получить нужную ему информацию. В идеале число квантов в импульсе должно быть около одного. Здесь любая попытка отвода части квантов злоумышленником приведет к существенному росту числа ошибок у принимающей стороны. В этом случае принятые данные должны быть отброшены и попытка передачи повторена. Но, делая канал более устойчивым к перехвату, мы в этом случае сталкиваемся с проблемой "темнового" шума (выдача сигнала в отсутствии фотонов на входе) приемника (ведь мы вынуждены повышать его чувствительность). Для того чтобы обеспечить надежную транспортировку данных логическому нулю и единице могут соответствовать определенные последовательности состояний, допускающие коррекцию одинарных и даже кратных ошибок.

Дальнейшего улучшения надежности криптосистемы можно достичь, используя эффект EPR (Binstein-Podolsky-Rosen). Эффект EPR возникает, когда сферически симметричный атом излучает два фотона в противоположных направлениях в сторону двух наблюдателей. Фотоны излучаются с неопределенной поляризацией, но в силу симметрии их поляризации всегда противоположны. Важной особенностью этого эффекта является то, что поляризация фотонов становится известной только после измерения. На основе EPR Экерт предложил крипто-схему, которая гарантирует безопасность пересылки и хранения ключа. Отправитель генерирует некоторое количество EPR фотонных пар. Один фотон из каждой пары он оставляет для себя, второй посылает своему партнеру. При этом, если эффективность регистрации близка к единице, при получении отправителем значения поляризации 1, его партнер зарегистрирует значение 0 и наоборот. Ясно, что таким образом партнеры всякий раз, когда требуется, могут получить идентичные псевдослучайные кодовые последовательности. Практически реализация данной схемы проблематична из-за низкой эффективности регистрации и измерения поляризации одиночного фотона.

0 поляризации фотона и вертикальном поляризаторе (V) вероятность регистрации 50%. Именно это обстоятельство и используется в квантовой криптографии. Результаты анализа при передаче двоичных разрядов представлены в таблице .1. Здесь предполагается, что для передатчика логическому нулю соответствует поляризация V, а единице - +45⁰, для принимающей стороны логическому нулю соответствует поляризация -45⁰, а единице - Н.

Передаваемый бит	1	0	1	0
Поляризация передачи	+45⁰	V	+45⁰	V
Поляризация приема	-45⁰	-45⁰	H	H
Биты кода на приеме	0	0	1	1
Результат приема	-	-	+	-

Понятно, что в первой и четвертой колонке поляризации передачи и приеме ортогональны и результат детектирования будет отсутствовать. В колонках 2 и 3 коды двоичных разрядов совпадают и поляризации не ортогональны. По этой причине с вероятностью 50% может быть позитивный результат в любом из этих случаев (и даже в обоих). В таблице предполагается, что успешное детектирование фотона происходит для случая колонки 3. Именно этот бит становится первым битом общего секретного ключа передатчика и приемника.

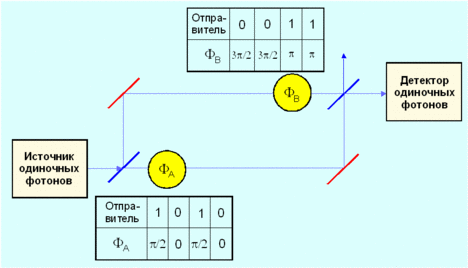

Однофотонные состояния поляризации более удобны для передачи данных на большие расстояния по оптическим кабелям. Такого рода схема показана на рис. .2 (алгоритм В92; R. J. Hughes, G. G. Luther, G. L. Morgan, C. G. Peterson and C. Simmons, "Quantum cryptography over optical fibers", Uni. of California, Physics Division, LANL, Los Alamos, NM 87545, USA).

Рис. .2. Реализация алгоритма B92

В алгоритме В92 приемник и передатчик создают систему, базирующуюся на интерферометрах Маха-Цендера. Отправитель определяет углы фазового сдвига, соответствующие логическому нулю и единице (F_A=p/2), а приемник задает свои фазовые сдвиги для логического нуля (F_B=3p/2) и единицы (F_B=p). В данном контексте изменение фазы 2p соответствует изменению длины пути на одну длину волны используемого излучения.

Хотя фотоны ведут себя при детектировании как частицы, они распространяются как волны. Вероятность того, что фотон, посланный отправителем, будет детектирован получателем равна
P_D = cos²{(F_A - F_B)/2}
[1]

и характеризует интерференцию амплитуд волн, распространяющихся по верхнему и нижнему путям (см. рис. .2). Вероятность регистрации будет варьироваться от 1 (при нулевой разности фаз) до нуля. Здесь предполагается, что отправитель и получатель используют фазовые сдвиги (F_A, F_B) = (0, 3p/2) для нулевых бит и (F_A, F_B) = (p/2, p) для единичных битов (для алгоритма ВВ84 используются другие предположения).

Для регистрации одиночных фотонов, помимо ФЭУ, могут использоваться твердотельные лавинные фотодиоды (германиевые и InGaAs). Для понижения уровня шума их следует охлаждать. Эффективность регистрации одиночных фотонов лежит в диапазоне 10-40%. При этом следует учитывать также довольно высокое поглощение света оптическим волокном (~0,3-3ДБ/км). Схема интерферометра с двумя волокнами достаточно нестабильна из-за разных свойств транспортных волокон и может успешно работать только при малых расстояниях. Лучших характеристик можно достичь, мультиплексируя оба пути фотонов в одно волокно [7] (см. рис. .3).

Рис. .3. Интерферометр с одним транспортным волокном

В этом варианте отправитель и получатель имеют идентичные неравноплечие интерферометры Маха-Цендера (красным цветом отмечены зеркала). Разность фаз длинного и короткого путей DT много больше времени когерентности светового источника. По этой причине интерференции в пределах малых интерферометров не происходит (Б). Но на выходе интерферометра получателя она возможна (В). Вероятность того, что фотонные амплитуды сложатся (центральный пик выходного сигнала интерферометра В) равна
P = (1/8)[1 + cos(F_A - F_B)]
[2]

Следует заметить, что эта амплитуда сигнала в четыре раза меньше чем в случае, показанном на рис .2. Разветвители пучка (полупрозрачные зеркала) могут быть заменены на оптоволоконные объединители (coupler). Практические измерения для транспортного кабеля длиной 14 км показали эффективность генерации бита ключа на уровне 2,2 10^-3 при частоте ошибок (BER) около 1,2%.

Библиография

Charles H. Bennett, Francois Bessette, Gilles Brassard, Louis Salvail, and John Smolin, "Experimental Quantum Cryptography", J. of Cryptography 5, 1992, An excellent description of a protocol for quantum key distribution, along with a description of the first working system.
Charles H. Bennett, Gilles Brassard, and Artur Ekert, Quantum Cryptography, Scientific American, July, 1992 (www.scitec.auckland.ac.nz/king/Preprints/book/quantcos/aq/ qcrypt.htm).
www.cyberbeach.net/~jdwyer/quantum_crypto/quantum2.htm
www.cs.dartmoth.edu/jford/crypto.html
A.K. Ekert, " Quantum Cryptography Based on Bell's Theorem", Phys. Rev. lett. 67, 661 (1991).
Toby Howard, Quantum Cryptography, 1997, www.cs.man.ac.uk/aig/staff/toby /writing/PCW/qcrypt.htm
C.H. Bennet, " Quantum Cryptography Using Any Two Non-Orthogonal States", Phys. Rev. lett. 68, 3121 (1992).
J. D. Franson and H.Ilves, "Quantum Cryptography Using Optical Fibers", Appl. Optics 33, 2949 (1994)
R. J. Hughes et al., "Quantum Cryptography Over 14 km of Installed Optical Fiber", Los Alamos report LA-UR-95-2836, invited paper to appear in Proceeding of "Seventh Rochester Conference on Coherence and Quantum Optics", Rochester, NY, June 1995.
С. H. Bennet et al., "Generalized Privacy Amplification", IEEE Trans. Inf. Theory 41, 1915 (1995)
