Объекты Excel
Лекция из курса «Основы офисного программирования и документы Excel»

Биллиг Владимир Арнольдович
Интернет-Университет Информационных Технологий, INTUIT.ru

Назад Оглавление Вперёд

Свойства - участники объекта Chart

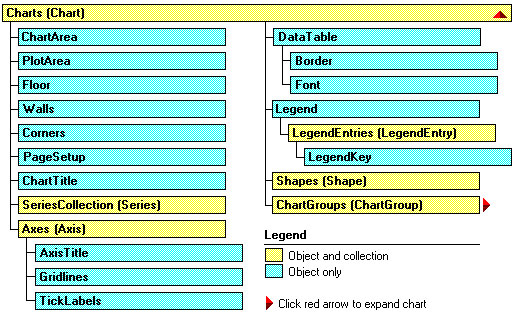

Объекты, вложенные в Chart, представлены на рис. 3.18, а на следующем рисунке показана структура объектов ChartGroup и Series.

Структура объекта Chart
Рис. 3.18.  Структура объекта Chart

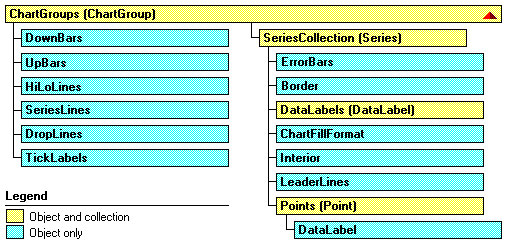

Структура объектов ChartGroup и Series
Рис. 3.19.  Структура объектов ChartGroup и Series

Давайте познакомимся с объектами, вложенными в Chart:

  • PivotLayout - это новый объект, появившийся в Office 2000. Его появление связано с усилением внимания к обработке многомерных источников данных, а, следовательно, и к сводным таблицам и диаграммам. Объект имеет много свойств, позволяющих добраться до полей сводной таблицы, и много методов, например, метод AddFields, позволяющий добавить новое поле. С его помощью можно также работать с осями сводной диаграммы.
  • ChartArea - представляет область, отведенную под диаграмму. Для двумерных диаграмм эта область включает заголовок диаграммы, легенду, оси и их заголовки, а для трехмерных - только заголовок диаграммы и легенду. Вложенные в ChartArea объекты: Border, Font, Interior, FillFormat позволяют задать границы области, используемый для подписей шрифт, формат заполнения, цвет, образец заполнения фона и другие характеристики. Терминальные свойства Height, Width, Left, Top задают границы области. Методы Select, Clear, Copy позволяют выделить область, очистить ее содержимое или поместить его в буфер.
  • PlotArea - задает внутреннюю часть области диаграммы, отведенную непосредственно для графического отображения данных. Эту область окружает область объекта ChartArea. В область объекта PlotArea для двумерных диаграмм входят маркеры данных, линии сетки, линии тренда и те возможные элементы диаграммы, которые помещаются в ее область. Для трехмерных диаграмм к этой области относятся также оси и их заголовки, а также нижняя грань и боковые грани трехмерного куба, рисуемого для создания иллюзии трехмерного пространства. PlotArea имеет свойства и методы, сходные с объектом ChartArea.
  • ChartTitle - является "полноценным" объектом. Помимо свойства Text, задающего текст заголовка диаграммы в него встроены собственные объекты: Border, Font, Interior, FillFormat. Кроме этого можно задать ориентацию заголовка, выравнивание, расположение. Есть даже собственные методы - Select и Delete.
  • Axes(Axis) - С осями диаграммы есть смысл разобраться подробнее. Во-первых, есть некоторая путаница в классификации - что есть Axes -метод или свойство? Будем считать, что есть и метод и свойство. Метод Axes(Type, AxisGroup) возвращает одну ось - объект Axis. Параметр Type имеет три значения: xlValue, xlCategory, или xlSeriesAxis (только для трехмерных диаграмм), указывающих, какая из трех возможных осей возвращается. Второй параметр - AxisGroup указывает, какая ось возвращается - основная или вспомогательная. Этот параметр имеет два значения: xlPrimary или xlSecondary. Для трехмерных диаграмм возможно использование только основных осей. Свойство Axes (или метод, вызываемый без параметров) возвращает коллекцию осей. Метод Item этой коллекции позволяет добраться до нужной оси. Пример работы с этим объектом был приведен. Замечу, что вспомогательные оси полезны, когда на диаграмме отображаются несколько рядов данных, имеющих разные масштабы. Соответствующий пример построения такой оси уже был приведен.
  • SeriesCollection(Series) - коллекция рядов данных. Как обычно, параметр Index или метод Item позволяют добраться до элемента коллекции - объекта класса Series, представляющего конкретный ряд данных. Коллекция имеет следующие методы:
    • Add, позволяющий добавить новый ряд данных,
    • Extend, добавляющий новые точки в ряды данных коллекции,
    • NewSeries, создающий новый ряд данных и возвращающий в качестве результата объект класса Series.
    Конечно, непросто устроен и объект Series, задающий сам ряд данных. Его структура показана на рис. 3.19, а некоторые из основных его свойств были продемонстрированы в предыдущем примере.
  • DataTable- объект, представляющий таблицу данных. Основными методами являются Select и Delete, основные свойства связаны с рамкой, строящейся вокруг таблицы. Вся содержательная работа с данными таблицы ведется через другие объекты (ряды данных). Так что по существу этот объект представляет рамку таблицы данных.
  • Legend - задает легенду диаграммы. O сущности этого объекта мы уже говорили, так что его поведение должно быть понятно.
  • Shapes- эта коллекция нам хорошо знакома. В диаграммах она используется редко, но иногда можно категории изображать рисунками, что повышает эстетику диаграммы.
  • ChartGroups(ChartGroup) - возвращает коллекцию групп. Элементами коллекции являются объекты класса ChartGroup. Каждый такой объект представляет группу, связанную с одним или несколькими рядами данных, отображаемых диаграммой одного и того же типа, о чем я уже подробно рассказывал. Параметр Index позволяет добраться до конкретной группы в коллекции. Поскольку при форматировании одной из группы индексы изменяются, то иногда удобнее пользоваться специальными методами, которые возвращают группы фиксированного типа. Такими методами являются: AreaGroups, BarGroups, ColumnGroups, DoughnutGroups, LineGroups и PieGroups. Эти методы для двумерных диаграмм возвращают коллекцию групп типа, указанного методом. К конкретной группе можно добраться опять - таки с помощью индекса. Для трехмерных диаграмм может быть только одна группа определенного формата. Поэтому есть методы, возвращающие эту единственную группу: Area3DGroup, Bar3DGroup, Column3DGroup, Line3DGroup, Pie3DGroup, SurfaceGroup.
  • Floor, Walls и Corners объекты используются при работе с трехмерными диаграммами. При отображении таких диаграмм для создания иллюзии трехмерного пространства диаграмма отображается на фоне открытого куба, имеющего основание, заданное объектом Floor, и две боковые грани - объекты Walls. Объект Corners задает углы куба. Манипулируя этими объектами, можно, например, развернуть куб или изменить заливку и узор стенок куба, добиваясь большей наглядности изображения.
Терминальные свойства объекта Chart

Основные терминальные свойства сведены в таблицу.

Таблица 3.8. Терминальные свойства объекта Chart
СвойствоОписание
ChartTypeПозволяет прочесть или задать тип и формат стандартной диаграммы. Возможные значения задаются константами, которых около сотни. Напомним, что с каждым из 14 стандартных типов связано до 10 форматов.
AutoScalingБулево свойство, имеющее значение True, когда трехмерная диаграмма автоматически масштабируется так, чтобы совпадать по размеру с двумерной. Свойство RightAngleAxes должно также иметь значение True.
BarShapeМы ранее говорили, что двумерные гистограммы изображаются в виде прямоугольников. Для изображения трехмерных гистограмм обычно используются параллелепипеды, но можно применять и другие геометрические фигуры. Свойство BarShape задает вид используемой фигуры. Оно имеет следующие значения: xlBox, xlConeToMax, xlConeToPoint, xlCylinder, xlPyramidToMax, или xlPyramidToPoint. Использовать это свойство вряд ли стоит. Все эти фигуры- "изыски от лукавого".
DepthPercent, HeightPercentСвойства применимы только к трехмерным диаграммам. Позволяют установить глубину и высоту диаграммы в процентах относительно ее ширины.
DisplayBlanksAsУстанавливает способ интерпретации данных при встрече с пустой ячейкой. Следующие константы: xlNotPlotted, xlInterpolated, или xlZero задают три возможные стратегии- игнорировать ячейку, провести интерполяцию или считать нулем.
Elevation, Rotation, Perspective, RightAngleAxesМожно попытаться повысить наглядность изображения диаграммы. Свойство Elevation задает возвышение (в градусах) точки, с которой Вы смотрите на диаграмму. Rotation задает поворот вокруг оси Z, а Perspective - перспективу. Булево свойство RightAngleAxes задает "угол зрения".
GapDepthЗадает в трехмерной диаграмме расстояние между рядами данных. Значение может быть в интервале от 0 до 500.
HasAxis, HasDataTable, HasLegend, HasTitleБулевы свойства, показывающие, какие элементы диаграммы присутствуют в ней.
PlotByИмеет два значения: xlColumns и xlRows, указывающие столбцы или строки следует использовать как ряды данных.
PlotVisibleOnlyБулево свойство, имеющее значение True, если отображаются только данные из видимых ячеек. В противном случае диаграмма отображает все данные, включая скрытые ячейки.
ProtectContents, ProtectData, ProtectDrawingObjects, ProtectFormatting, ProtectGoalSeek, ProtectionMode, ProtectSelectionБулевы свойства, позволяющие установить защиту соответствующих элементов диаграммы. Часть из них имеет статус "только для чтения".
ShowWindowБулево свойство, применяемое только к встроенным диаграммам. Имеет значение True, если диаграмма отображается в отдельном окне.
VisibleНапомним, имеет три значения: True, False и xlVeryHidden.
Методы объекта Chart

Мы не будем рассматривать методы, которые так или иначе уже встречались. Рассмотрим только основные методы, определяющие новое поведение объекта Chart:

  • Sub ChartWizard([Source], [Gallery], [Format], [PlotBy], [CategoryLabels], [SeriesLabels], [HasLegend], [Title], [CategoryTitle], [ValueTitle], [ExtraTitle]) Этот метод позволяет построить или модифицировать существующую диаграмму. В отличие от мастера диаграмм (ChartWizard), который вызывается при построении диаграммы вручную, метод не является интерактивным, более того он не позволяет задать все возможные свойства. С его помощью можно выполнить основную работу, а детали строятся с использованием других свойств и методов объекта Chart. В одном из ранее приведенных примеров (процедуре AddChart) я демонстрировал применение этого метода для программного построения диаграммы. Дадим краткое описание параметров метода, все из которых являются необязательными:
    • Source - объект Range, содержащий исходные данные для построения новой диаграммы. Если параметр опущен, то метод позволяет отредактировать существующую диаграмму - либо выделенную диаграмму рабочего листа, либо диаграмму активного листа диаграмм.
    • Gallery - задает тип диаграммы и может быть одной из следующих констант: xlArea, xlBar, xlColumn, xlLine, xlPie, xlRadar, xlXYScatter, xlCombination, xl3DArea, xl3DBar, xl3DColumn, xl3DLine, xl3DPie, xl3DSurface, xlDoughnut, или xlDefaultAutoFormat.
    • Format - задает формат для данного типа диаграммы. Каждому типу диаграммы соответствует некоторое число возможных форматов. Параметр задает номер формата, по умолчанию выбирается первый формат данного типа.
    • PlotBy - соответствует терминальному свойству PlotBy.
    • CategoryLabels и SeriesLabels - целые, указывающие число строк или столбцов с метками категорий и рядов данных в области, заданной параметром Source. Указывать эти числа нужно на единицу меньше фактического значения.
    • Остальные параметры позволяют добавить легенду, задать название диаграммы и ее осей - они совпадают с соответствующими терминальными свойствами.
  • Sub SetSourceData(Source As Range, [PlotBy]) Устанавливает источник данных диаграммы. Второй параметр соответствует терминальному свойству PlotBy.
  • Sub ApplyCustomType(ChartType As XlChartType, [TypeName]) Метод позволяет модифицировать диаграмму, применив к ней новый тип - стандартный или настраиваемый. Если этот тип стандартный, то тогда первый параметр полностью его определяет. Его возможные значения совпадают со значениями соответствующего терминального свойства ChartType. Если же тип настраиваемый, то первый параметр должен иметь одно из следующих значений: xlBuiltIn, xlUserDefined или xlAnyGallery. В этом случае второй параметр задает имя типа диаграммы.
  • Function Export(Filename As String, [FilterName], [Interactive]) As Boolean Позволяет экспортировать диаграмму, преобразуя ее в графический формат. Первый параметр задает имя файла, в который будет записана диаграмма в графическом формате, второй - задает имя графического фильтра в том виде, как оно записано в системном регистре. Булев параметр Interactive должен иметь значение True, если мы хотим вызвать диалоговое окно в процессе фильтрации. Функция Export возвращает значение True в случае успешного завершения работы.
  • Sub GetChartElement(X As Long, Y As Long, ElementID As Long, Arg1 As Long, Arg2 As Long). Представьте себе, что пользователь щелкнул кнопку мыши где-то над диаграммой. Обработав это событие, можно получить координаты курсора мыши - X и Y. Если теперь вызвать метод GetChartElement с этими координатами, то он вернет значение параметра ElementID - идентификатор элемента диаграммы и значения двух параметров, связанных с этим элементом. Конечно, параметры зависят от типа того элемента, чьи координаты X и Y заданы.
  • Function Location(Where As XlChartLocation, [Name]) As Chart. Передвигает диаграмму в новое местоположение. Параметр Where имеет следующие значения: xlLocationAsNewSheet, xlLocationAsObject, или xlLocationAutomatic.

    В первом случае диаграмма помещается на новый лист диаграммы и параметр Name задает имя этого листа. Во втором случае диаграмма помещается как встроенный объект и Name задает имя рабочего листа. Вот пример, в котором диаграмму, построенную на рабочем листе книги "BookOne" мы переносим на отдельный лист диаграмм:

    Public Sub MoveChart()
    Workbooks("BookOne").Worksheets("Sheet1").ChartObjects(4) _
    .Chart.Location Where:=xlLocationAsNewSheet, Name:="Динамика продаж"
    End Sub
  • Sub SetSourceData(Source As Range, [PlotBy]) Позволяет установить новый источник данных. Параметры в пояснениях не нуждаются.

В заключение приведем процедуру, создающую трехмерную диаграмму по данным нашего примера с дилерами и продажами:

Public Sub Chart3D()
   Workbooks("BookFour").Activate
   With Worksheets("Лист3")
      Dim myRange As Range
      Set myRange = .Range("C23:F27")
      Dim myChart As ChartObject
      'Создаем контейнер объекта Chart
      Set myChart = .ChartObjects.Add(myRange.Left - 100, _
      myRange.Top + myRange.Height, 400, 300)
   End With
   'Определяем параметры объекта Chart
   With myChart.Chart
      .ChartType = xl3DColumn
      .SetSourceData Source:=myRange, PlotBy:=xlRows
      .Location Where:=xlLocationAsObject, Name:="Лист3"
   End With
   With ActiveChart
      .HasTitle = True
      .ChartTitle.Characters.Text = "Динамика продаж"
   End With
   'Диалог с пользователем
   If MsgBox("Хотите изменить угол зрения?", vbYesNo) = vbYes Then
      ActiveChart.RightAngleAxes = True
   End If
End Sub

Дадим некоторые комментарии к этой программе:

  • В качестве источника данных выступает известная по предыдущим примерам таблица Excel.
  • Я ввел объекты myRange и myChart класса ChartObjects. Это позволило задать нужные размеры и положение диаграммы, привязанное к таблице данных.
  • Ранее при построении диаграмм я использовал метод ChartWizard и работу с коллекциями SEriesCollection. Теперь продемонстрирован еще один способ, когда задаются свойства и методы объекта Chart, в частности, для указания источника данных используется метод SetSourceData.
  • Свойство ChartType позволяет указать тип диаграммы, а метод Location определяет ее, как встроенный объект.
  • В диалоге с пользователем изменяется угол зрения, задаваемый булевым свойством RightAngleAxes.
  • Задав еще заголовок диаграммы, и приняв остальные свойства диаграммы по умолчанию, я получил диаграмму, представленную на рис.3.14.
События объекта Chart

В отличие от объекта Worksheet, все события которого могут быть обработаны на верхнем уровне, объект Chart имеет специфические события, сообщения о которых направляются только ему одному. Встроенные диаграммы и листы диаграмм, имеют одни и те же события. Разница состоит в том, что события встроенных диаграмм по умолчанию выключены, поэтому необходимо потрудиться, чтобы стало возможным их подключение и написание обработчиков событий. Рассмотрим список событий, связанных с объектом Chart:

Таблица 3.9. События объекта Chart
СобытиеПоявляется, когда пользователь или программа
ActivateАктивизировал лист диаграмм. Естественно, его нет у встроенных диаграмм.
BeforeDoubleClickДважды щелкает кнопкой мыши на диаграмме
BeforeRightClickЩелкает правой кнопкой мыши на диаграмме
CalculateДобавил или изменил данные на диаграмме.
DeactivateАктивизировал новый лист и тем самым деактивировал старый.
DragOverПеретащил данные, расположив их поверх диаграммы.
DragPlotПеретащил диапазон ячеек, расположив их поверх диаграммы.
MouseDownНажал кнопку мыши при позиционировании ее над диаграммой.
MouseMoveПередвигает указатель мыши по диаграмме.
MouseUpЗакончил перемещение мыши и освободил кнопку.
ResizeИзменил размер диаграммы.
SelectВыделил некоторый элемент диаграммы
SeriesChangeИзменил значение точки ряда данных.
Построение обработчиков событий

Обработчики событий для объектов Workbook, Worksheet и объектов Chart, задающих листы диаграмм, построить нетрудно. Все эти события по умолчанию включены, поэтому для построения обработчика достаточно перейти в окно проектов, выбрать модуль, обрабатывающий события этого объекта, в окне объектов этого модуля выбрать нужный объект, а затем в окне событий и процедур выбрать из списка имя события. В результате этих действий появится заготовка, содержащая заголовок обработчика события, после чего останется написать код обработчика. Более сложно строятся обработчики событий для объектов Chart, задающих встроенные диаграммы. О том как создаются обработчики событий для тех объектов, у которых события по умолчанию выключены, я подробно рассказал при рассмотрении событий объекта Application. Остается только коротко напомнить схему действий:

  • Вначале нужно создать класс, в котором следует объявить объект Chart с событиями (With Events)
  • Затем нужно объявить глобальный объект созданного класса - объект, уже имеющий события. После этого остается написать инициализирующую процедуру, в которой связывается глобальный объект с объектом, задающим встроенную диаграмму.
  • Поскольку объект Chart с событиями появляется в окне созданного класса, то к нему применяется обычная схема создания обработчиков событий.
  • После запуска инициализирующей процедуры, объект, задающий встроенную диаграмму, будет реагировать на события.

Возможно, следует обратиться к началу главы, где все подробно описано на примере работы с объектом Application.
