2004 г.

Передача данных в интернет при помощи InternetExpress

Сергей Кривошеев, Издательский Дом "КОМИЗДАТ"

InternetExpress - это входящее в состав Borland Delphi 5 интересное средство обработки и публикации данных в интернет, основанное на технологии MIDAS. В Delphi имеется набор компонентов, позволяющих реализовать полный цикл клиент-серверной обработки данных на базе интернет с применением как средств создания приложений на основе ISAPI/NSAPI, ASP и CGI, так и новых технологий, к примеру, стандарта XML.

В InternetExpress используются средства поддержки XML из MIDAS 3. Поскольку в настоящее время не все интернет-браузеры поддерживают представление данных по стандарту XML, в InternetExpress реализована специальная технология поддержки XML на основе JavaScript и DHTML, позволяющая использовать InternetExpress браузерами, не поддерживающими XML. Кроме того, если приложение InternetExpress работает с IE 5, то порождаемый им XML-пакет будет специальным образом оптимизироваться. В браузерах без такой поддержки пакеты данных XML разбираются с использованием специального модуля JavaScript (xmldom.js), который реализует спецификацию DOM (Document Object Model).

Объектная модель XML-документов представляет его внутреннюю структуру в виде совокупности определенных объектов. Для удобства эти объекты организуются в древообразную структуру данных: каждый элемент документа может быть отнесен к отдельной ветви, а все его содержимое - в виде набора вложенных элементов, комментариев, секций CDATA и т. д. представляется в этой структуре поддеревьями. Поскольку в любом правильно составленном XML-документе обязательно есть главный элемент, то все его содержимое можно представит в виде поддеревьев этого основного элемента, называемого в данном случае корнем дерева документа.

Объектное представление структуры документа не является для разработчиков чем-то новым. Объектно-ориентированный подход давно используется в сценариях для доступа к содержимому HTML-страницы. Доступные для JavaScript или VBScript элементы веб-страницы и раньше можно было создавать, просматривать и редактировать при помощи соответствующих объектов. Но их список и набор методов постоянно изменяется и зависит от типа браузера и версии языка. Для того, чтобы обеспечить интерфейс доступа к содержимому структурированного документа, не зависящий от языка программирования и типа документа, консорциумом W3 была разработана и официально утверждена спецификация объектной модели DOM Level 1.

DOM - это спецификация универсального платформо- и программно-независимого доступа к содержимому документов. Она является просто своеобразным API для их обработчиков. DOM служит стандартным способом построения объектной модели любого документа HTML или XML, при помощи которой можно производить поиск нужных фрагментов, создавать, удалять и модифицировать отдельные элементы.

Для описания интерфейсов доступа к содержимому XML-документов в спецификации DOM применяется платформонезависимый язык IDL (Interface Definition Language). Для использования этих интерфейсов их необходимо “перевести” на какой-то конкретный язык программирования. Однако этим занимаются создатели самих анализаторов. Нам можно ничего не знать о способе реализации интерфейсов -- с точки зрения разработчиков прикладных программ DOM выглядит как набор объектов с определенными методами и свойствами.

InternetExpress вблизи

Что же позволяет делать InternetExpress?

На вкладке панели компонентов InternetExpress расположены две пиктограммы, соответствующие двум компонентам базового набора: TXMLBroker и TMIDASPageProducer.

Первая из них “отвечает” за формирование XML-пакета. Также в ее функции входят реакция на изменение данных и оповещение о действиях, выполняемых клиентом. TMIDASPageProducer “отвечает” за формирование сборного DHTML-документа. Последний, собственно, и является клиентским приложением, поскольку содержит все те визуальные элементы, соответствующие структуре пакета данных XML. В этот документ передаются XML-пакеты, формируемые компонентом XMLBroker.

В тот момент, когда от клиентского приложения на сервер приложений приходит сообщение о необходимости изменить информацию, TMIDASPageProducer опрашивает все элементы управления HTML, формирует пакет с данными, подлежащими обновлению, и передает их на сервер приложений. Таким образом, обработка данных на клиенте происходит с использованием средств HTML, а передача структурированных данных к клиенту и изменений от него -- при помощи пакетов данных XML.

Эти компоненты помещаются в веб-модуль (WebModule) серверного приложения, для создания которого может быть использован специальный мастер (для этого нужно выбрать команду File -> New, а затем щелкнуть на пиктограмме Web Server Application).

WebModule является наследником TDataModule. По сравнению с “родителем” он обладает некоторыми дополнительными возможностями, которые позволяют обмениваться данными с веб-клиентами. Кроме базового набора InternetExpress, есть еще несколько компонентов, таких как TReconcilePageProducer, которые устанавливаются из дополнительных пакетов, входящих в комплект поставки Delphi. Естественно, существует возможность наследования базовых классов и создания на их основе собственных компонентов с расширенными возможностями.

Компонент TMIDASPageProducer отвечает за сборку HTML-документа, отображающего “живой” набор данных, получаемый от сервера приложений, или же от “типового” HTML-документа, вообще не обрабатывающего данные. Компонент может быть использован для создания веб-приложений на основе MIDAS, которые будут отображать информацию, получаемую из БД через сервер приложений, и передавать ее HTML-клиентам в пакетах XML-данных. При создании веб-модуля в соответствующих элементах TWebActionItem должна быть поставлена ссылка на один из таких компонентов (свойство Producer).

TMIDASPageProducer создает HTML-документ на основе шаблона. В отличие от других компонентов типа Producer, он имеет стандартный (default) шаблон, в котором содержатся несколько описаний верхнего уровня, на основе которых в других компонентах порождаются HTML-документы. Помимо шаблонов, содержание конечного документа может определяться данными, порождаемыми другими компонентами веб-модуля, другим компонентом TMIDASPageProducer через свойство TMIDASPageProducer.Content и т. д.

Связывание HTML-элементов с пакетами данных XML и обработчиками событий HTTP в TMIDASPageProducer осуществляется исключительно по именам HTML-объектов и соответствующих событий. Это позволяет редактировать сгенерированный HTML-шаблон в любом редакторе (специализированным для работы с HTML или нет), придавая ему необходимый внешний вид и дополняя логику обработки данных вставками JavaScript. Даже если свойства объектов, порожденных встроенным редактором TMIDASPageProducer, будут изменены другими средствами, эти изменения не будут потеряны, поскольку будут включены в шаблон.

Расширение функциональности обработчика шаблонов (свойство TMIDASPageProducer.HTMLdoc) возможно за счет реализации обработчика события TMIDASPageProducer.OnHTMLtag или перекрытия метода TMIDASPageProducer.DoTagEvent. Реализовав собственную версию обработчика этого события, программист получает возможность использовать в теле шаблона документа собственные тэги, заменяя их на этапе генерации HTML-документа соответствующими значениями. Пример такого подхода показан в демонстрационном приложении InetXCenter из состава Delphi 5 (модуль InetXCenterProd.pas).

Конечно, возможности InternetExpress можно расширять практически неограниченно, разрабатывая специальные компоненты-наследники класса TMIDASPageProducer и компонентов, используемых для формирования содержимого документа (TDataForm, TQueryForm и др.). Создавая на их основе специализированные компоненты, можно максимально упростить создание конечного решения на основе InternetExpress, реализуя специфические возможности, необходимые тому или иному интернет-приложению. Например, в демонстрационном приложении InetXCenter создание наследника компонента TMIDASPageProducer позволило реализовать такие возможности, как генерация полей заголовка HTML-документа , комментарии и описания, автоматически подставляемые в конечный HTML-документ, и другие расширения базового компонента.

Формирование структуры HTML-документа

Поскольку TMIDASPageProducer (TCustomMIDASPageProducer) является генератором содержания HTML-документа, в его описание входит интерфейс IWebContent, который, собственно, это содержание и предоставляет. Заголовок соответствующего класса выглядит следующим образом:

TCustomMIDASPageProducer = class(TPageItemProducer, IWebContent, IWebComponentEditor, IScriptEditor)

Помимо IWebContent, в описании класса участвуют еще два интерфейса: IWebComponentEditor и IScriptEditor, которые являются средствами связи с design-time редактором для компонентов типа TWebComponent и HTML-кода. НижДалее приведено краткое описание ключевых свойств TMidasPageProducer.

  • HTMLDoc. Базовый шаблон, содержащий включения (includes) описателей содержания.
  • HTMLFile. То же, что и HTMLDoc, но с привязкой к файлу.
  • IncludePathURL. Путь к библиотекам JavaScript (в формате URL). Может быть полным (http://someserver/iexpress/) или относительным (/iexpress/).
  • Styles. Описание стандартных стилей для генерации HTML-документа. Аналог файла стилей, используемого при создании канонических веб-страниц.
  • StylesFile. То же, что и Styles, но с привязкой к файлу стилей.
  • WebPageItems. Список специальных компонентов, определяющих ключевые элементы документа. Основные типы PageItem: DataForm, QueryForm и LayoutGroup. Каждый из базовых компонентов TWebPageItem может иметь вложенные компоненты. Например, для DataForm это могут быть DataGrid, DataNavigator и т. д.

Компоненты TDataForm, TQueryForm и т. д. определяют структуру и основные параметры отображения HTML-документа, а стили определяются свойствами Styles и HTMLDoc.

Следует отметить, что благодаря тому, что состав HTML-документа определяется стандартными компонентами, поставляемыми в исходных текстах, функциональные возможности InternetExpress становятся практически неограниченными – за счет создания специализированных наборов компонентов для построения интернет-приложений. Примеры подобного подхода есть в демонстрационном приложении InetXCenter из Delphi 5.

Невизуальный компонент TWebActionItem позволяет задать реакцию интернет-приложения на те или иные события, транслируемые протоколом HTTP от веб-клиента. Предоставляя специальные свойства для задания ссылок на компоненты TMIDASPageProducer и TPageProducer, а также URL, TWebActionItem позволяет описать алгоритм перемещения между HTML-документами, составляющими интернет-приложение, реагировать на передачу параметров и значений полей HTML-документа определенным образом и т. д. Создавая обработчик события TWebActionItem.OnAction, программист получает возможность возвращать необходимые данные в полях запросов, устанавливать идентификационные маркеры (cookies) для веб-клиентов, контролировать генерацию содержания HTML-документов и выполнять ряд других операций практически на самом нижнем уровне функционирования интернет-приложения. Далее описаны основные свойства компонента TWebActionItem.

  • Default. Использование данного компонента как обработчика событий соответствующих типов (свойство MethodType) в тех случаях, когда явно не задан иной обработчик. Из всех компонентов TWebActionItem, присутствующих в контейнере TWebModule, только у одного свойство Default может иметь значение True.
  • DisplayName. Отображение текущего компонента в списке компонента TCustomWebDispatcher. Должно быть уникальным для своего контекста.
  • Enabled. Как и во многих других компонентах, означает разрешение или запрет выполнения связанных с компонентом действий. Если его значение равно False, то соответствующий компонент типа PageProducer не будет генерировать содержимое HTML-документа.
  • MethodType. Определяет HTTP-метод, при вызове которого со стороны веб-клиента будет использован данный компонент. По умолчанию имеет значение mtAny, то есть все доступные методы, но может принимать значения отдельных типов, например mtGet (запрос на получение веб-клиентом содержимого документа);
  • PathInfo. Задает путь к получателю всех сообщений, объекту типа TWebActionItem, в формате URI (Unified Resource Identifier). Позволяет перенаправить очередь сообщений другому компоненту PageProducer или HTML-документу;
  • Producer. Ссылка на компонент PageProducer. Если компонент явно не задан, то для реакции на сообщение обязательно нужно создать обработчик OnAction. Если ссылка на PageProducer актуальна (не nil), сообщение обрабатывается или PageProducer, или обработчиком события OnAction (если он есть).

Примеры использования свойств TWebActionItem есть в демонстрационном приложении InetXCenter (модуль InextXCenterModule.pas).

Поговорим теперь о невизуальных компонентах категории PageItems, предназначенных для формирования структуры HTML-документа. Как и компоненты VCL, они делятся на средства отображения типовых элементов HTML-документа и элементов для обработки данных, получаемых от сервера приложений. У каждого из этих компонентов могут быть наследники, расширяющие их свойства или реализующие те элементы HTML, эквивалента которым нет в текущей версии InternetExpress. Компоненты PageItems находятся в модуле miditems.pas. При построении HTML-документа они объединяются в иерархические структуры. Например, компонент TDataNavigator содержит компоненты типа TDataSetButton.

При создании HTML-документа компонентом TMIDASPageProducer эти компоненты генерируют фрагменты HTML-кода, описывающего соответствующие HTML-элементы. Компонент TMIDASPageProducer объединяет их в единый поток и подставляет вместо соответствующих тэгов в шаблоне документа. К элементам HTML “привязываются” обработчики событий, написанные на JavaScript и являющиеся аналогами обработчиков событий для визуальных компонентов Delphi, таких как OnClick. Отдельные компоненты PageItems позволяют напрямую задать получателя сообщений (target) в формате URI (свойство Action), что дает возможность переходить от одного HTML-документа к другому и передавать между этими документами параметры в формате протокола HTTP.

Благодаря использованию в TMIDASPageProducer шаблонов для генерации HTML-документов появляется возможность создавать визуальные и невизуальные элементы HTML-документа прямым редактированием. Используя обработчики HTTP-событий, можно связывать такие элементы с генерируемыми шаблоном через компоненты TWebActionItem или при помощи создаваемых опять-таки прямым редактированием обработчиков на JavaScript внутри HTML-документа.

Компонент TXMLBroker передает пакеты данных в формате XML от сервера приложений к HTML-клиенту, получает от HTML-клиента измененные данные, расшифровывает разностные пакеты данных XML и передает сведения об изменении данных на сервер приложений. Этот компонент находится в модуле xmlbrokr.pas.

Компонент TXMLBroker можно использовать в приложении, которое одновременно является и MIDAS-клиентом, и серверным веб-приложением. Серверы такого класса, как правило, имеют две основные функции:

  • получать от сервера приложений через интерфейс IAppServer пакеты XML-данных;
  • обрабатывать поступающие от браузеров HTTP-сообщения, содержащие пакеты XML-данных с изменениями исходного набора и передавать их серверу приложений.

Для того чтобы сделать информацию, содержащуюся в базе данных, доступной в формате XML, достаточно добавить компонент TXMLBroker в контейнер WebModule совместно с компонентом TMIDASPageProducer, который будет использовать XML-пакеты данных для создания HTML-страниц.

TXMLBroker автоматически регистрируется в веб-модуле (или веб-диспетчере) как автодиспетчеризуемый объект (auto-dispatching object). Это означает, что веб-модуль или веб-диспетчер будут перенаправлять все входящие HTTP-сообщения прямо к нему. Все входящие сообщения считаются данными для обновления, порождаемыми браузером в ответ на получение HTML-потока, порождаемого компонентом TApplyUpdatesButton. TXMLBroker автоматически передает пакет с XML-данными, содержащий сведения о различиях в данных, на сервер приложений и возвращает все ошибки, возникшие при обновлении данных, тому компоненту управления содержимым документа (TMIDASPageProducer), который имеет возможность генерации соответствующего ответного сообщения. Среди основных свойств компонента нужно выделить следующие.

  • AppServer. Интерфейс IAppServer для связи с провайдерами данных.
  • MaxErrors. Максимальное число ошибок, по достижении которого провайдер должен прекратить обновление данных.
  • MaxRecords. Управляет формированием пакетов данных XML. Значение -1 разрешает передачу всех записей из набора данных в XML-пакет; значение 0 разрешает передачу только метаданных; положительное значение определяет число записей (строк), которые могут быть переданы в XML-пакет.
  • Params. Список параметров, передаваемых серверу приложений. Используется, в частности, для передачи параметров хранимых процедур и SQL-запросов.
  • ProviderName. Имя провайдера данных.
  • ReconcileProducer. Ссылка на компонент TReconcilePageProducer, который будет использоваться для разрешения конфликтов данных при обновлении.
  • WebDispatch. Список типов сообщений протокола HTTP, на которые будет реагировать компонент. Как правило, эти сообщения порождаются при нажатии на HTML-странице кнопки типа TApplyUpdatesButton.

Серверная часть приложения InternetExpress

Серверная часть интернет-приложения, созданного на основе InternetExpress, состоит из исполняемого модуля, написанного в данном случае на Delphi 5 и включающего в себя WebModule, а также файлов-библиотек JavaScript, которые, если браузер не поддерживает XML, передаются клиенту. НижДалее перечислены эти библиотеки.

xmldom.js. XML-парзер, соответствующий стандарту DOM (Document Object Model), написанный на JavaScript. Позволяет браузерам без встроенной поддержки XML использовать пакеты данных этого стандарта. Для IE5 этот файл не передается, а XML-пакет оптимизируется специальными образом.

  • xmldb.js. Библиотека классов доступа к данным, обслуживающая пакеты данных XML.
  • xmldisp.js. Библиотека с описаниями связей между классами доступа к данным в xmldb.js и элементами HTML.
  • xmlerrdisp.js. Библиотека классов для обработки конфликтных ситуаций, возникающих при изменении данных. Использует пакет разности данных (XML delta packet) и пакет ошибок (XML error packet);
  • xmlshow.js. Библиотека функций для отображения окон с данными XML.

Для того чтобы передать эти библиотеки клиенту и использовать их там, достаточно включить в HTML-документ ссылки на них

Ссылка на xmldom.js требуется только в том случае, если браузер не имеет встроенной поддержки XML.

Клиентская часть приложения InternetExpress

Клиентская часть приложения на основе InternetExpress представляет собой собственно HTML-документ, порожденный одним или несколькими компонентами TMIDASPageProducer (или их наследниками), интерпретируемый тем или иным браузером. Как уже говорилось, этот документ может содержать элементы отображения и управления, соответствующие структуре пакета данных XML. К ним также могут добавляться элементы управления, формирующие HTML-аналог DBnavigator из состава Delphi VCL, если соответствующие параметры были заданы при настройке PageProducer, а также другие элементы управления HTML, как связанные с обработкой данных, так и образующие независимые части интерфейса, например группу для ввода имени пользователя и пароля.

Приложение InternetExpress работает следующим образом. Браузер обращается по ссылке (URL) к серверному приложению InternetExpress. Оно возвращает HTML-документ, который можно рассматривать как некую отправную точку в процессе обработки.

По запросу пользователя серверное приложение сначала возвращает очередной HTML-документ, содержащий (при необходимости) ссылки на библиотеки JavaScript, отвечающие за обработку XML-пакетов. Затем уже переданный пользователю документ посылает запрос серверной части приложения, которая возвращает клиенту данные в виде XML-пакетов, интерпретируемых соответствующими библиотеками JavaScript.

После того как пользователь просмотрит набор данных и, при необходимости, внесет в них изменения, он может передать изменения серверной части приложения. Этот процесс запускается событием, которое, как правило, связано с элементом управления -- кнопкой (например, Submit) и передается серверной части приложения InternetExpress, а именно компоненту TMIDASPageProducer. Все сведения об изменении данных передаются серверной части приложения в виде разностных пакетов XML (XML delta packets).

Серверная часть получает информацию об изменении данных и использует сервер приложений для внесения этих изменений в БД. В случае возникновения конфликта (reconcile error) имеется возможность сформировать HTML-вариант Reconcile Dialog из состава Delphi.

Создание веб-приложения на основе InternetExpress

Как же построить веб-приложение на основе InternetExpress?

Для создания веб-приложения необходим скомпилированный и зарегистрированный сервер данных. В данном примере используются данные из таблицы biolife.db, входящей в состав демонстрационной базы данных из комплекта Delphi 5. Данные публикуются через контейнер Remote Data Module.

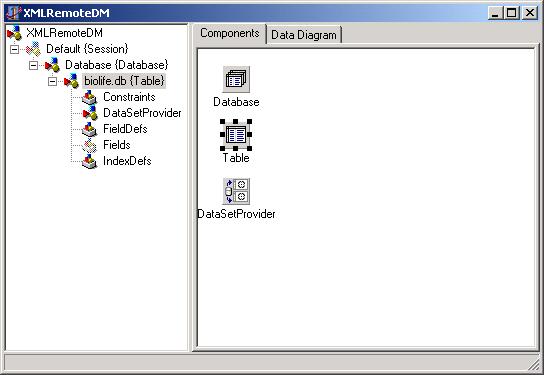

Контейнер Remote Data Module

После создания и регистрации сервера данных необходимо создать клиента для этого сервера, который, в свою очередь, будет сервером для HTML-клиента. Для создания расширений веб-сервера в Delphi 5 есть специальный “мастер”. Он может быть вызван через меню File -> New -> Web Server Application.

В данном случае мы создаем CGI-приложение, выводящее порождаемый поток данных в устройство стандартного вывода (stdout). Поток данных этого приложения будет без изменений передаваться вызывающему документу через транспортный протокол.

Мастер автоматически создаст контейнер типа TWebModule, в который необходимо поместить компоненты TMIDASPageProducer и TXMLBroker. Сюда же мы поместим и компонент TDCOMConnection, который будем использовать для подключения к удаленному серверу данных, а также компонент TClientDataSet для доступа к удаленному модулю данных.

Определив необходимые для соединения с удаленным сервером свойства, переходим к созданию содержимого HTML-документа. Для этого необходимо назначить для объекта класса TXMLBroker свойства RemoteServer и ProviderName, а также создать хотя бы один компонент TWebActionItem, вызвав соответствующий редактор с помощью контекстного меню компонентов TXMLBroker и TMIDASPageProducer.

В примере используется только один такой компонент, свойству которого Default присвоено значение True, за счет чего все сообщения HTTP будут поступать на этот компонент, а от него -- на TXMLBroker и TMIDASPageProducer.

Далее необходимо вызвать редактор веб-страниц. Это можно сделать с помощью команды Web Page Editor контекстного меню компонента TMIDASPageProducer. Для работы этого элемента необходим Microsoft Internet Explorer 4.0 и выше.

После добавления необходимых элементов получаем готовое к применению приложение веб-сервера. При установке параметров отображения HTML-документа можно воспользоваться свойствами компонента DataGrid и других элементов HTML-документа для придания ему необходимого внешнего вида, а также вручную доработать HTML-код в соответствующем встроенном редакторе.

После компиляции исполняемый модуль (в нашем примере - XMLServerApp.exe) необходимо поместить в каталог веб-сервера, для которого выделены права на запуск приложений. В этот же каталог необходимо поместить библиотеки JavaScript. Для проверки правильности размещения библиотек можно воспользоваться специальным HTML-файлом scripttest.HTML, который находится в каталоге Demos\Midas\InternetExpress\TroubleShoot на компакт-диске Delphi 5 или в каталоге установки на жестком диске рабочей станции. Этот HTML-файл проверяет правильность размещения библиотек и настройки веб-сервера и в случае наличия тех или иных ошибок выдает некоторые рекомендации по разрешению проблем.

По окончании настройки можно обратиться к нашему приложению напрямую через протокол HTTP, поскольку оно порождает полноценный HTML-документ, не требующий дополнительной “обвязки”.

Рассматриваемое в рамках данной статьи демонстрационное приложение отнюдь не претендует на полноту и законченность. Для более полного ознакомления с возможностями InternetExpress я рекомендую обратиться к демонстрационным примерам из поставки Delphi 5 Enterprise, находящимеся в каталоге Runimage\Delphi50\Demos\Midas\InternetExpress на компакт-диске или в Demos\Midas\InternetExpress, расположенном в том каталоге на жестком диске, где находится Delphi 5. Внимательно прочитайте сопроводительные файлы к этим примерам, поскольку некоторые из них требуют специфических настроек Delphi и/или веб-сервера.
