Что такое пакетный фильтр?

Пакетный фильтр является главным модулем системы, который принимает решения, разрешить или запретить конкретному пакету пройти через межсетевой экран. Это означает, что определенный сервис разрешен или запрещен.

Чтобы решать, какие действия следует выполнять для каждого полученного межсетевым экраном пакета, пакетный фильтр использует набор правил, которые описываются системным администратором. Для каждого пакета межсетевой экран просматривает весь набор правил в порядке их создания, проверяя, удовлетворяет ли пакет какому-либо из них. Если соответствующее правило существует, то в соответствии с ним будет выполняться заданное действие. Если данный пакет не удовлетворяет ни одному из правил, то будет выполняться действие по умолчанию.

Что представляет фильтр с контролем состояния межсетевого экрана Aker?

Действия традиционного пакетного фильтра основаны исключительно на наборе правил, описанных администратором. Для каждого пакета, который может проходить через фильтр, администратор должен создать необходимое правило. В некоторых случаях это достаточно просто, однако иногда такая процедура невозможна, или по крайней мере невозможна без соблюдения необходимого уровня безопасности и гибкости.

Пакетный фильтр межсетевого экрана Aker называется фильтром с контролем состояния, так как он сохраняет информацию о состоянии по каждому проходящему через него соединению, и использует всю эту информацию совместно с набором правил при решении вопроса о том, пропустиь или отбросить конкретный пакет. Кроме того, в отличие от пакетного фильтра, который принимает решения, основаваясь только на данных в заголовке пакета, фильтр с контролем состояния проверяет данные всех уровней и использует их при принятии решений.

Рассмотрим подробнее, как фильтр с контролем состояния решает различные проблемы, которые возникают при использовании обычного пакетного фильтра.

Проблема с UDP протоколом:

Для того, чтобы использовать UDP сервис, клиент выбирает номер порта (который меняется каждый раз при использовании сервиса) и посылает пакет на порт сервера, соответствующий данному сервису (порт на сервере фиксирован). Получив запрос, сервер посылает в ответ один или более пакетов на порт клиента. Для образования соединения необходимо, чтобы межсетевой экран принимал пакеты запросов и ответов. Проблема заключается в том, что UDP протокол не является протоколом, ориентированным на соединение, т.е. если рассматривается отдельный изолированный пакет вне контекста, то невозможно узнать, является ли он запросом или ответом некоторого сервиса.

В обычных пакетных фильтрах администратор может либо блокировать весь UDP трафик, либо позволить пройти пакетам ко всем возможным портам, так как он не знает заранее, какой порт будет выбран клиентом для доступа к определенному сервису. Оба эти подхода обладают очевидными недостатками.

Межсетевой экран Aker способен динамически адаптироваться к трафику при решении вышеупомянутых проблем: каждый раз, когда UDP пакет соответствует какому-либо правилу, во внутреннюю таблицу состояний добавляется элемент. Это позволяет пропускать к клиенту обратные пакеты от сервера.

Этот элемент является активным в течение короткого промежутка времени, по истечении которого он удаляется (этот временной интервал устанавливается через окно параметров настройки, которое рассматривается в главе 4 Настройка параметров системы). В результате администратору не приходится за ботиться об ответных UDP пакетах; для разрешения доступа к сервисам необходим о только настроить правила для данного сервиса. Это легко сделать, так как все сервисы имеют фиксированные порты.

Проблема с FTP протоколом:

FTP является одним из самых популярных протоколов в Интернет, однако, он же является и одним из наиболее сложных протоколов для межсетевых экранов.Рассмотрим более подробно его функциональные свойства:

Для получения доступа к FTP сервису клиент открывает TCP соединение с 21 портом на сервере (порт клиента может быть различным). Такое соединение называется контрольным каналом. После этого при любой перекачке файла или просмотре каталога устанавливается новое соединение - образуется канал передачи данных. Последний можно установить двумя способами:

1. соединение может устанавливаться сервером ( 20 порт ) и клиентом (случайно выбранный порт). О номере порта клиент сообщает серверу через контрольный канал; такой способ называется активным FTP
2. клиент может открыть соединение между случайно выбранными портами ( у клиента и сервера); номер последнего передается клиенту через контрольный канал. Такой способ называется пассивным FTP.

В обоих указанных случаях администратор не знает, какие порты будут выбраны для установления канала передачи данных, и если он хочет использовать FTP протокол через традиционный пакетный фильтр, он будет вынужден разрешить доступ ко всем возможным портам, используемым клиентами и серверами. Этот подход может привести к серьезным проблемам с безопасностью.

Межсетевой экран Aker умеет анализировать трафик по контрольному каналу, т.е. он может понять, какой тип соединения будет использоваться ( активный или пассивный) и какие порты будут использованы для установления канала передачи данных. Благодаря этому свойству, каждый раз, когда пакетный фильтр определяет, что будет иметь место передача данных, он добавляет элемент в таблицу состояний. Этот элемент активен только во время передачи и только при открытом контрольном канале. Таким образом, для настройки доступа по FTP протоколу необходимо лишь добавить правило, разрешающее доступ к 21 порту. Все остальное будет сделано автоматически.

Проблема с Real Audio протоколом:

Протокол Real Audio является наиболее распространенным протоколом для аудио и видео передач через Интернет в режиме реального времени.

Для передачи видео или аудио информации клиент устанавливает TCP соединение с сервером Real Audio. Чтобы улучшить качество аудио и видео передачи, наряду с этим соединением, сервер может открыть UDP соединение с клиентом, с произвольным портом, а клиент в свою очередь может открыть другое UDP соединение с сервером (также с произвольным портом).

Обычные пакетные фильтры не позволяют устанавливать UDP соединения от сервера к клиенту и наоборот, поскольку порты заранее неизвестны, что приводит к понижению качества аудио и видео данных.

Фильтр межсетевого экрана Aker контролирует весь трафик между сервером Real Audio и клиентом, проверяя какие UDP соединения открыты и к каким портам и добавляя эту информацию в таблицу состояний. Этот элемент активен только в период открытого контрольного FTP соединения, что обеспечивает высокий уровень безопасности.

Создание правил фильтрации в простом пакетном фильтре.

Перед тем как рассказать, как настраивать пакетный фильтр межсетевого экрана Aker, полезно пояснить, как описывать правила в обычном пакетном фильтре.

Существуют несколько возможных параметров при фильтрации пакетов. Наиболее простой является адресная фильтрация; она состоит в сравнении адресов в пакете с адресами, прописанными в правилах. Если адреса совпадают, пакет пропускается. Это сравнение производится следующим образом:

10.1.0.0 & 255.255.0.0 - 10.2.0.0 & 255.255.0.0
------- Источник ------     -----Назначение -----

10.1.0.0 И 255.255.0.0 = 10.1.0.0 (для правила)
10.1.1.2 И 255.255.0.0 = 10.1.0.0 (для пакета)

10.2.0.0 И 255.255.0.0 = 10.2.0.0 (для правила)
10.3.7.7 И 255.255.0.0 = 10.3.0.0 (для пакета)

10.1.1.2 & 255.255.255.255 - 10.2.0.0 & 255.255.0.0
10.3.3.2 & 255.255.255.255 - 10.1.2.1 & 255.255.255.255
10.1.1.0 & 255.0.0.0       - 10.2.3.0 & 255.255.255.0
10.1.0.0 & 255.255.0.0     - 10.2.0.0 & 255.255.0.0

Кроме адресов источника и назначения, каждый IP пакет заключает в себе информацию об используемых протоколе и сервисе. Ее можно использовать как дополнительный параметр фильтрации.

Например, сервисы в протоколе TCP всегда связаны с портом (за дальнейшей информацией обращайтесь к главе 5 Регистрация объектов). В результате можно привести в соответствие список портов с адресами.

10.1.0.0 & 255.255.0.0 - 10.2.0.0 & 255.255.0.0      TCP      80  110
------ Источник ------   ----- Назначение------   Протокол   --Порты--

10.1.1.2 & 255.255.255.255 - 10.2.0.0 & 255.255.0.0     UDP 53
10.3.3.2 & 255.255.255.255 - 10.1.2.1 & 255.255.255.255 TCP 80
10.1.1.0 & 255.0.0.0       - 10.2.3.0 & 255.255.255.0   TCP 21 20 113
10.1.0.0 & 255.255.0.0     - 10.2.0.0 & 255.255.0.0     ICMP 0 8

Кроме этих основных параметров фильтрации можно добавить еще несколько. Одним из них является сетевой интерфейсисточника; используя имя сетевого интерфейса в качестве параметра фильтрации можно разрешить прохождение пакетов с определенными адресами только от заданного интерфейса

Цель такой процедуры состоит в блокировании атаки, известной как IP спуфинг, суть которой состоит в том, что во внутреннюю сеть посылается пакет с фальшивым адресом источника ( из внутренней сети). При использовании в качестве параметра имени сетевого интерфейса можно легко блокировать этот вид атаки. Например, если внутренняя сеть взаимодействует с межсетевым экраном через интерфейс de0, то необходимо лишь установить в правилах, что пакеты с адресом источника из внутренней сети следует принимать, только если они пришли от  данного интерфейса; во всех других случаях они будут отбрасываться.

10.1.0.0 & 255.255.0.0 - 10.2.0.0 & 255.255.0.0 <ep0       TCP       80 110
     	------- Источник --------- Назначение -----    -Интерф-   -Протокол-  --Порты--

Создание правил фильтрации для межсетевого экрана Aker

Создавать правила фильтрации для межсетевого экрана Aker просто. Все описания IP адресов, масок, протоколов и портов производятся при создании объектов (смотрите главу 5 Регистрация объектов). Это облегчает создание правил, так как при этом не приходится беспокоиться, какой порт использует определенный сервис или какие IP адреса используются в сети. Кроме того, все наиболее распостраненные в Интернет сервисы описаны заранее, что позволяет избежать напрасной траты времени на поиск соответствующих значений.

По существу, для создания правила администратор должен указать объекты источника и назначения и сервисы; все эти данные будут составлять правило. Можно также указать сетевой интерфейс для входящих пакетов и описать временной период ( в часах и днях недели), в течение которого правило будет действовать. Если пакет послан в промежуток времени, когда данное правило не активно, это правило не будет учитываться, и поиск будет продолжен далее по списку правил

Принцип работы фильтра заключается в следующем: межсетевой экран будет проверять по порядку все описанные администратором правила, до тех пор, пока не будет найдено соответствующее правило. Затем будет выполнено соответствующее правилу действие - пропустить, отказать или отбросить( эти действия будут пояснены в следующем разделе). Если поиск достигает конца списка и пакет не удовлетворяет ни одному из правил, такой пакет будет отброшен. (Можно определить действие, выполняемое в этом случае. Этот вопрос будет обсуждаться в главе 4 Настройка параметров системы.)

Интерфейс источника пакета проверяется после проверки адресов источника и назначения, но до проверки других параметров фильтрации. Если пакет проходит через интерфейс, отличный от указанного в правиле, он отбрасывается, а поиск в списке правил прерывается, даже если пакет  удовлетворяет другим критериям фильтрации.

Для получения доступа к окну настройки правил фильтрации вам нужно:

• Выбрать меню  Настройка в главном окне
• Выбрать опцию Правила фильтрации

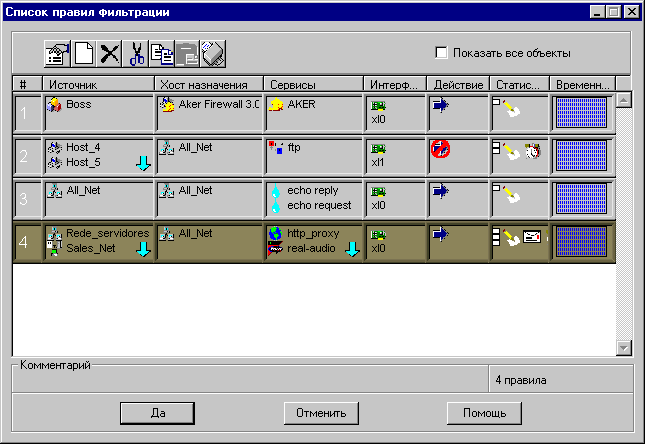

Окно правил фильтрации

Окно правил показывает все правила фильтрации, описанные в межсетевом экране Aker. Каждое правило будет показано на отдельной строке, состоящей из нескольких ячеек. При выделении одного из правил оно будет показано окрашенным в другой цвет.

• Клавиша Да обновляет список правил и делает его сразу активным.
• Клавиша Отменить  отбрасывает все модификации и окно закрывается.
• Клавиша Помощь показывает окно помощи с подсказками по данному разделу.
• Если установлена опция Показать все объекты, будут высвечены все параметры фильтрации. В противном случае будут показаны только два первых.

• Полоска прокрутки с правой стороны используется для просмотра правил, которые не помещаются в окне.
• Если выделить правило, для которого описаны комментарии, то они будут показаны в нижней части окна.

Чтобы выполнить любую операцию на конкретном правиле, достаточно нажать правой клавишей мыши по этому правилу. Появится следующее меню: (Это меню будет появляться каждый раз, когда вы нажимаете на правую клавишу мыши, даже если не выделено никаких правил. При этом будут доступны только опции Добавить и Вставить).

• Добавить: Эта опция позволяет включить в список другое правило. Если выделено какое-либо правило, новое правило вставляется перед выделенным правилом под его номером. В противном случае новое правило включается в конец списка.
• Удалить:Эта опция удаляет выделенное правило из списка.
• Редактировать: Эта опция открывает окно редактирования для выделенного правила.
• Копировать: Эта опция копирует выделенное правило в буфер.
• Вырезать: Эта опция удаляет выделенное правило из списка и копирует его в буфер.
• Вставить: Эта опция копирует правило из буфера в список. Если правило выделено, то новое правило будет вставлено на перед выделенным правилом на его позицию. Если правило не выделено, то новое будет скопировано в конец списка.
• Отменить выделение: Эта опция отменяет выделение ранее выделенного правила и снова показывает меню. Это очень полезно, когда существует большое число правил и нужно включить или вставить правило в конец списка.

Указание: все эти опции, за исключением опции отменить выделение, можно выполнять через инструментальное меню, расположенное в верхней части окна. В этом случае сначала выделите правило, нажав на нем левой клавишей мыши, а затем выберите нужную опцию.

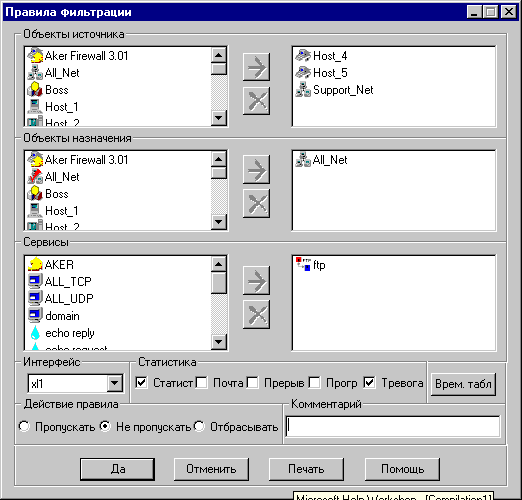

При добавлении или редактировании правил будет показано окно свойств:

Окно свойств одного правила

Окно свойств используется для настройки всех параметров правила. Оно состоит из следующих полей:

  Добавление и удаление объектов и сервисов

Каждое из полей объектов источника, назначения и сервисов состоит из двух списков. Левый список содержит все объекты системы, которые можно добавить в выделенное поле. Правый список содержит все объекты, которые уже добавлены в поле.

Чтобы добавить объект в одно из этих полей, нужно сделать следующее:

1. Выделить включаемый объект в левом списке.
2. Нажать на направленной вправо стрелке сбоку от требуемого списка (только что включенный объект будет помечен красной меткой V, указывающей на то, что он добавлен в поле).

1. Выделить удаляемый объектв правом списке.
2. Нажать на значок X сбоку от требуемого списка (контрольная метка V будет удалена от объекта, чтобы показать, что он больше не принадлежит выделенному полю).

Использование интерфейса командной строки для настройки правил фильтрации немного затруднительно, что связано с большим количеством параметров в командной строке.

fwregra [help | show]
fwregra remove <pos>
fwregra add <pos> <source> <destination>
        <accept | reject | discard> <Interface>
        [log] [mail] [trap] [program] [alert] [<service> ...]

Aker Firewall - Version 3.0
fwregra - настройка таблицы правил для пакетного фильтра
Usage: fwregra [help | show]
       fwregra remove <pos>
       fwregra add <pos> <source> <destination>
               <accept | reject | discard> <Interface>
               [log] [mail] [trap] [program] [alert] [<service> ...]

       show    =  показывает все правила фильтрации
       add      = добавляет новое правило фильтрации
       remove = удаляет существующее правило фильтации
       help      = показывает данное сообщение

Для добавления правила

accept - правило пропускает удовлетворяющие ему пакеты
reject - правило не пропускает удовлетворяющие ему пакеты и посылает ICMP destination unreachable сообщение источнику
discard - правило не пропускает пакеты (при этом никакие ICMP пакеты не отсылаются)
interface - определяет разрешенный сетевой интерфейс для пакетов (это может быть имя интерфейса, например en0, ep0, или слово ANY, если допустим любой интерфейс )
log - регистрирует все пакеты, удовлетворяющие данному правилу
mail - посылает e-mail сообщение для каждого пакета, удовлетворяющего данному правилу
trap - генерирует SNMP прерывание (trap) для каждого пакета, удовлетворяющего данному правилу
program - запускает программу для каждого пакета, удовлетворяющего правилу
alert - открывает окно предупреждений для каждого пакета, удовлетворяющего правилу
service - показывает список сервисов для нового правила

Для команды удаления правила:

    pos        = номер правила, удаляемого из таблицы

Пример 1: (Просмотр правил фильтрации)

#/etc/firewall/fwregra show

Rule 01
-------
Source     : Internet
Destination: firewall                       cache
Action     : Discard    Interface: Any      Log: Log Trap Alert
Services   : all_tcp                        all_udp
             all_icmp

Rule 02
-------
Source     : cache                          firewall
Destination: Internet
Action     : Accept     Interface: de0      Log: Log
Services   : http                           ftp

Rule 03
-------
Source     : Internet
Destination: Mail server
Action     : Accept     Interface: de1      Log: Log
Services   : smtp

Rule 04
-------
Source     : External Companies
Destination: Aker
Action     : Accept     Interface: de1      Log: Log
Services   : smtp

Пример 2: (Удаление правила N 4)

#/etc/firewall/fwregra remove 4
Rule 4 removed

Пример 3: (Добавление нового правила в конец таблицы)

#/etc/firewall/fwregra add end Internet "Mail server" accept de1 log smtp
Rule added at position 4
