2005 г.

Карман для сервера

Николай Ткаченко, "Комиздат"

Объемы информации растут значительно быстрее, чем каналы для их передачи. Поэтому средства транспортировки файлов продолжают оставаться востребованными.

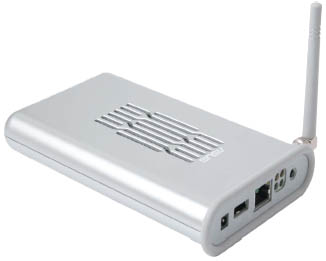

ASUS WL-HDD2.5 является, по сути, мобильным файл-сервером, рассчитанным для работы как в обычной, так и в беспроводной сети

Поскольку еще не у каждого пользователя и не во всяком офисе завелся 8-мегабитный канал интернет, передавать большой объем информации между ПК приходится по флоппи.net. И не важно, что размер "супердискет" возрос — до 700 Мб для CD-R и до нескольких гигабайт для DVD. Происходит все по тому же  принципу: в одном месте вставили дискету и записали информацию, потом пошли в другое место и списали данные. Скука! Низкий сорт! Хорошо, что практически любую идею можно усовершенствовать и рационализировать. Особенно если при этом еще и денег удастся заработать.

Вот и в нашем случае есть пример — использование в качестве переносной емкости компактного винчестера, встроенного в карман. Изюминка в том, что карман оснащен таким широким набором интерфейсов, что может быть подключен практически к любой современной сети.  Для соединения с Ethernet LAN можно воспользоваться как витой парой, так и беспроводной технологией. В последнем случае все будет выглядеть так эффектно. Достаточно просто включить Asus WL-HDD в электросеть — и доступ к информации предоставлен!

Говорят, что с пустым винчестером нельзя дорогу переходить. Абсолютная чепуха! Ведь на винчестере всегда присутствует сервоинформация, записанная туда еще производителем

Использование в качестве носителя 2,5” винчестера делает устройство малогабаритным, удобным для транспортировки. Исполнение не вызывает никаких претензий — удобное расположение портов, необходимый набор индикаторов, красивый дизайн. Но мне особенно понравились надписи на нижней панели: "Default IP Address: 192.168.1.220", "User Name: admin", "Password: admin".

Инсталляция

Подготовка системы к работе проста. Нужно вытащить фиксирующие штуцеры на нижней панели и выдвинуть из корпуса шасси. На нем находится IDE-разъем, в который и вставляется винчестер. Далее в обратном порядке.

Но это только первый шаг. Следующим этапом должно быть подключение системы к сети и разбивка диска. (Да, именно разбивка диска. Дело в том, что это устройство умеет создавать только разделы Linux EXT2. Хотя нужно понимать, что внутренний формат разделов диска не важен для доступа по сети. В общем, с этим устройством будет работать любая сетевая ОС, воспринимающая стандарт SMB: Windows, Mac OS, Linux. А вот если установить в него уже размеченный диск, то возможно использование и FAT, FAT32, EXT3 файловых систем).

Теперь наш "умница-карман" готов к тому, чтобы его включили в сеть. Это может происходить как по Wireless (802.11g, со скоростью 54 Мбит/c), так и по обычной 100-мегабитной сети. В обоих случаях лучше, когда в локальной сети работает DHCP-сервер (кстати, ASUS WL-HDD2.5 может играть и эту роль) — тогда не придется в ручном режиме настраивать и сетевые станции, и само устройство.

Если же все первую настройку нужно будет произвести самостоятельно, последовательность действий будет такой: на одном из ПК, включенных в сеть, создаете новое сетевое соединение с IP, скажем 192.168.1.1, и заходите Internet Explorer’ом на http://192.168.1.220 (это предустановленный адрес устройства). Предоставляемый в ваше использование интерфейс позволяет производить дальнейшую настройку системы.

Несколько слов о подстройке параметров работы системы по радиоканалу. На ссылке Wireless находится диалог, позволяющий манипулировать практически всеми параметрами работы.


Настройка работы системы по радиоканалу

Нужно обратить внимание на несколько позиций. Так, поле SSID определяет не только уникальное имя беспроводной точки доступа, но и то, под каким именем данное устройство будет отображаться в сетевом окружении Windows. Выбор определенного радиоканала (лучше дать электронике самостоятельно настроиться на нужную частоту выбрав в диалоге пункт Auto) будет применен только к текущему региону, отображаемому в поле Region. Увеличить скорость передачи данных можно, отказав в доступе клиентам, которые работают по стандарту 802.11b. Для этого нужный режим следует выбрать в поле 54g Mode. Использование шифрования при передаче  данных по воздуху желательно, но при этом нужно правильно согласовать и алгоритмы шифрования, и длину ключей.

После подключения "кармана" к сети, доступ к его содержимому можно получить через сетевое окружение Windows. В нем появится группа mygroup и хост WL-HDD. И если название группы позже можно изменить, то имя хоста останется только таким. При первом подключении нужно использовать стандартные права доступа: "user: admin" и "password: admin". Скорее всего, вы не увидите никакой папки кроме configuration. Откройте в ней файл Configuration.html и приступите к настройке.


Первая разбивка винчестера на разделы

Разбивка диска, создание сетевых ресурсов

Новый винчестер нуждается в предварительной подготовке. То есть в разбивке на разделы и форматированию. Доступ к этой функции вы должны получить по ссылке Disk Tool в левом фрейме окна. Как видно из рисунка, есть возможность создать четыре раздела. Хотя в большинстве случаев будет достаточно и двух: один с правами на запись, другой только для чтения. Главное при этом разумно определить размеры дисков.

Следующим шагом будет создание списка дисков, доступных в сети, и создание сетевых ресурсов. Для этого найдите ссылку Shared Nodes. Откроется страница, позволяющая определить все составляющие работы сетевых сервисов: названия рабочей группы, список пользователей и их паролей, перечень сетевых ресурсов и прав доступа.


Создание сетевых ресурсов

Кроме того, ASUS WL-HDD2.5 работает еще и как ftp-сервер. Конфигурацию этого сервиса также можно определить в этом разделе программы.

Пожалуй, все. Теперь можно использовать это устройство как сервер локальной сети для обмена файлами, производства резервного копирования и многих других полезных действий. Раньше для этих целей нужно было держать целый сервер, а теперь на столе стоит небольшая коробочка с усиком-антенной и весело помигивающими огоньками индикаторов. Красота! При всей кажущейся простоте постарайтесь относиться к WL-HDD2.5 с необходимой мерой ответственности. К примеру, крайне нежелательно отключать устройство от питания без предварительной выгрузки данных на диск. Последнее сделать не сложно: воспользуйтесь меню Shutdown в веб-интерфейсе или удерживайте пять секунд нажатой кнопку Reset/Shutdown на передней панели.

Дополнительные возможности

Многим из пользователей придется по душе наличие и дополнительных функций. Как вы, вероятно, заметили, на передней панели устройства рядом с Ethernet-портом находится USB-гнездо. Оно предназначено для автономного переноса файлов из USB Flash на диск. Достаточно просто вставить флэшку в это гнездо и подождать, пока перестанет моргать индикатор. Позже, просмотрев содержимое диска, вы найдете там новую директорию USBpartxxx, а в ней скопированные файлы.

ASUS WL-HDD2.5 может работать в различных режимах: только как беспроводная точка доступа (AP), участником беспроводной сети (WDS, Wireless distributed system) или же в гибридном режиме AP+WDS. При этом позволяется контролировать права доступа с помощью специального списка, в котором задаются MAC-адреса доверяемых или не доверяемых хостов.

Это устройство может быть задействовано для динамической конфигурации адресов в сети (DHCP-сервер). Конечно, с этой функцией нужно обращаться осторожно. Если вы со своим DHCP-сервером подключитесь в чужую сетку, то, боюсь, услышите множество специальных выражений, употребляемых системными администраторами в состоянии крайнего возбуждения или недовольства. Поэтому используйте эту возможность только тогда, когда предполагается стационарно использовать WL-HDD2.5.

При включении это устройство ищет в сети беспроводные точки доступа и, если таковых не обнаружено, само становиться такойточкой, соединяя хосты, оснащенные Wireless-адаптерами, с интернетом.

WL-HDD, открой себя!

В документации сказано о поддержке системой Linux-разделов диска. Поэтому интересно было проверить, а не скрывается ли эта всепроникающая ОС и в маленьком корпусе нашего устройства? Что ж, запускаем nmap и смотрим:

PORT    STATE SERVICE
139/tcp open netbios-ssn
Device type: general purpose
Running: Linux 2.4.X|2.5.X
OS details: Linux Kernel 2.4.0 - 2.5.20
Uptime 0.009 days (since Wed Jan 12 11:51:53 2005)

Так и есть. Теперь мы имеем дополнительный аргумент, чтобы считать WL-HDD2.5 не просто карманом для переноски винчестера, а настоящим файл-сервером. Посмотрим, какие выгоды мы получаем при его использовании.

Во-первых, очень простой в эксплуатации файловый массив, поддерживающий разграничение доступа.

Во-вторых, ftp-сервер. Очень часто именно этот сервис необходим при инсталляции ОС на различные компьютеры. А с помощью WL-HDD2.5 можно легко организовать публичный доступ к самым необходимым в повседневной жизни администратора файлам. Например, к антивирусу и его базам обновления.

В-третьих, DHCP-сервер. Он тоже не помешает, если вам надоело раздавать айпишники вручную. А если в ваш офис часто приходят посетители со своими ноутбуками, то завести DHCP — это уже просто дань вежливости.

Опять же, это устройство поможет организовать доступ в интернет системам, оснащенным беспроводными адаптерами. Учитывая возрастающую популярность мобильных компьютеров, наверное, лучше загодя позаботится о соответствующей точке доступа в вашем офисе.

Это устройство выгодно отличается дизайном, продуманностью и аккуратностью исполнения. Управлять им, благодаря продуманному веб-интерфейсу, также очень удобно. Единственный недостаток — отсутствие русификации. Впрочем, нормального системного администратора это не должно смущать.

Таким образом, можем сделать вывод: ASUS WL-HDD2.5 идеально подходит для максимально простого создания файлового хранилища, очень надежного и не требовательного в эксплуатации. Не стоит забывать и о мобильности устройства. Словом, имеем по-настоящему универсальный продукт.

Редакция благодарит за предоставленное оборудование представительство Asus в странах СНГ (www.asus.com.ua).
