Что нужно знать о домашнем кинотеатре

Страницы: предыдущая :: 1 :: 2 :: 3

Часть третья. Расставляем колонки правильно

Оригинал статьи на Ferra.ru

Пусть вас не вводит в заблуждение то обстоятельство, что в каждой части статьи мы делаем упор на важность выполнения того или иного этапа работ по созданию домашнего кинотеатра. В действительности все этапы важны, и влияние каждого сложно переоценить. Ненадлежащее выполнение требований какой-либо стадии построения ДК может обернуться существенным ухудшением качественных показателей работы системы, главный из которых – эмоциональный эффект.

Как и подбор аппаратуры и подготовка помещения, столь же важной процедурой является правильная расстановка акустических систем и зрительских мест в комнате. Главная задача – соблюдать те условия инсталляции, на которые рассчитаны современное оборудование и колонки. Ведь только в этом случае домашний кинотеатр одарит вас полноценным окружающим звучанием – захватывающим и объёмным.

Несмотря на всё многообразие систем окружающего звука, массовое распространение получили две: 5.1 и 7.1. Первая цифра обозначает количество основных акустических систем, а цифра после точки – количество каналов сабвуфера. На всех современных фонограммах низкочастотный канал один, так как человек не локализует на слух источник звука, воспроизводящий частоты ниже 100 Гц, – разделение НЧ-канала на несколько независимых попросту не имеет смысла. Хотя самих сабвуферов, играющих одну и ту же партию, может быть два и более, в зависимости от объёма/конфигурации помещения и характеристик самих сабвуферов.

Вариант идеального расположения громкоговорителей по схеме 5.1 приведён на рисунке ниже. Все АС находятся на равном удалении от места прослушивания, выстроившись по линии виртуальной окружности, в центре которой слушатели.

Домашний кинотеатр: схема правильной расстановки АС в домашнем кинотеатре 5.1
Домашний кинотеатр: схема правильной расстановки АС в домашнем кинотеатре 5.1

Аналогично и для 7.1. Только колонок окружающего звучания будет не две, а четыре: так называемые боковые (side surround) и тыловые (rear surround).

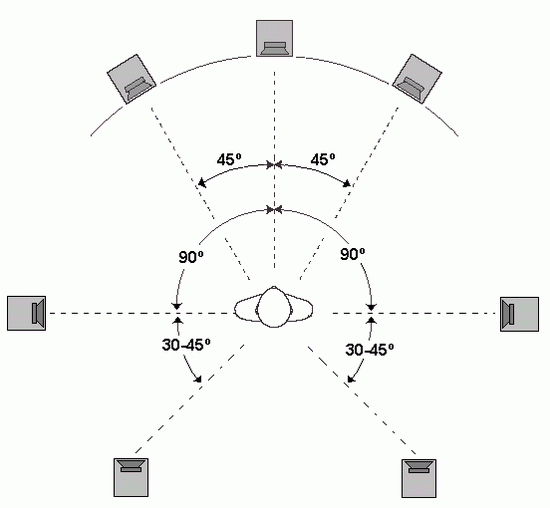

Домашний кинотеатр: схема правильной расстановки АС в домашнем кинотеатре 7.1
Домашний кинотеатр: схема правильной расстановки АС в домашнем кинотеатре 7.1

Идеальная реализация подобных схем на примере реальных инсталляций будет выглядеть следующим образом:

Домашний кинотеатр: идеальное размещение акустики по схеме 5.1
Домашний кинотеатр: идеальное размещение акустики по схеме 5.1

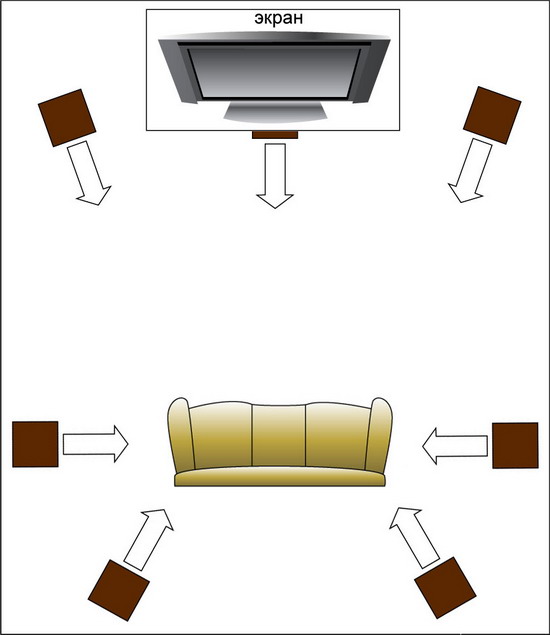

Домашний кинотеатр: идеальное размещение акустики по схеме 7.1
Домашний кинотеатр: идеальное размещение акустики по схеме 7.1

Однако даже неспециалисту понятно, что в обычной жилой или даже специально отведённой для ДК комнате идеальные условия расстановки АС выполнить непросто. Хотя бы потому, что в домашнем кинотеатре редко бывает один зритель, ещё реже удаётся обеспечить значительное удаление тыловых колонок и зрительских мест. К счастью, вариации допустимы, скомпенсировать же отступления от нормы помогут настройки AV-ресивера или AV-процессора. Таким образом, даже не придерживаясь идеала (в разумных пределах, как описано ниже), можно добиться «правильного» многоканального звучания. Если ресивер оборудован современной системой автоматической калибровки колонок – воспользуйтесь ею, электроника скорректирует параметры самостоятельно при помощи прилагаемого к ресиверу измерительного микрофона. Его следует располагать на месте прослушивания, желательно на уровне головы. В то же время даже самые совершенные алгоритмы не в силах исправить ситуацию, если колонки расставлены со значительными отступлениями от приведённых выше схем. Вот допустимые компромиссы.

  • Три АС впереди слушателей (фронтальные и центральная) могут располагаться в одну линию, а не по «окружности». При этом фронтальные колонки должны по возможности образовывать с местом прослушивания равносторонний треугольник.
  • Тыловые громкоговорители могут находиться на меньшем удалении от зрителей, чем фронтальные, однако крайне желательно обеспечить расстояние хотя бы 1,5 м от каждого тылового громкоговорителя до ближайшего зрителя. Если зрительские места расположены вплотную к задней стене помещения, тыловые колонки должны быть настенными (подробнее см. далее).
  • Сабвуфер не показан на схемах, поскольку его расположение напрямую зависит от помещения. В процессе инсталляции должны производиться расчёты акустики комнаты для заблаговременного выбора размещения НЧ-модуля. Либо выбор места установки сабвуфера производится в процессе инсталляции на слух. В среднестатистическом домашнем кинотеатре применяется один сабвуфер, в более продвинутых системах, а также в комплексах класса THX используются два одинаковых «низкочастотника», которые обычно располагаются под фронтальными колонками (или рядом с ними) либо в районе центрального спикера. В любом случае, должна сохраняться симметрия размещения АС.

Если комната небольшая (18-25 кв. м), то предпочтительной является поперечная схема размещения системы: экран в центре длинной стены, по бокам от него фронтальные АС, зрители находятся у противоположной длинной стены, желательно не вплотную к ней.

Выбор расположения сабвуфера в комнате на слух

Данная процедура производится после подключения и настройки всей системы. Ставьте сабвуфер по очереди в разных местах комнаты, включайте запись с хорошим басом и слушайте, находясь в зоне зрительских мест. Когда бас будет наиболее разборчивым и не гудящим – это и есть оптимальная для сабвуфера дислокация. Другой метод называется «от обратного». Сабвуфер размещается там, где будут находиться зрительские места, а инсталлятор начинает перемещаться на четвереньках вдоль стен помещения. Как только обнаружится область, где бас будет звучать наиболее чисто и разборчиво, – туда и можно поставить сабвуфер. Если он в системе один, обратите внимание в первую очередь на область рядом с одной из фронтальных колонок. Сабвуфер должен находиться в 20-30 см от стены, но в углу.

Тип и размещение тыловых АС

Одно из основополагающих правил выбора акустики – однородность. Подразумевается, что все основные колонки многоканальной системы (сабвуфера это не касается) должны принадлежать к одной серии одного производителя. Тем не менее условия инсталляции часто вносят свои коррективы. Бывает, что отсутствует возможность поставить зрительские места (кресла или диван) на расстоянии хотя бы одного метра от задней стены. И если сложилась именно такая ситуация (что нежелательно), единственный способ обеспечить более-менее корректное окружающее звучание – использование настенных АС с корпусами малой глубины. Они должны быть смонтированы на высоте примерно 2 метра от пола и по возможности ориентированы немного в сторону зрителей. Далее производится коррекция настройками ресивера. Также высокое расположение тыловых настенных АС имеет смысл применять при необходимости озвучить зрительские места в несколько рядов. Наглядные примеры того, как реализуется подобная схема, вы можете увидеть в любом современном коммерческом кинотеатре. Если же мест 2-3 и они установлены в один ряд, то для озвучивания тыловых каналов прекрасно подойдут более доступные и обладающие более полновесным звучанием корпусные колонки полочного типа на высоких подставках или на настенных кронштейнах. Они должны располагаться чуть выше голов зрителей, на расстоянии минимум 1,5 м (лучше – дальше) от них.

Выбрать 5.1 или 7.1?

Этот вопрос всё менее актуален, а с приходом Blu-ray и HD DVD «в каждый дом» совсем потеряет актуальность: для новых форматов 7.1 является стандартом де-факто. Однако в некоторых случаях 5.1 бывает предпочтительнее. Например – в небольших комнатах, в которых установленные под углом 110 градусов тыловые колонки будут располагаться дальше от ушей зрителей, чем боковые и тыловые по схеме 7.1. Значит, и окружающее звучание будет более объёмным за счёт лучшего рассеивания звука, несмотря на меньшее количество каналов в системе.

Примеры неправильных инсталляций

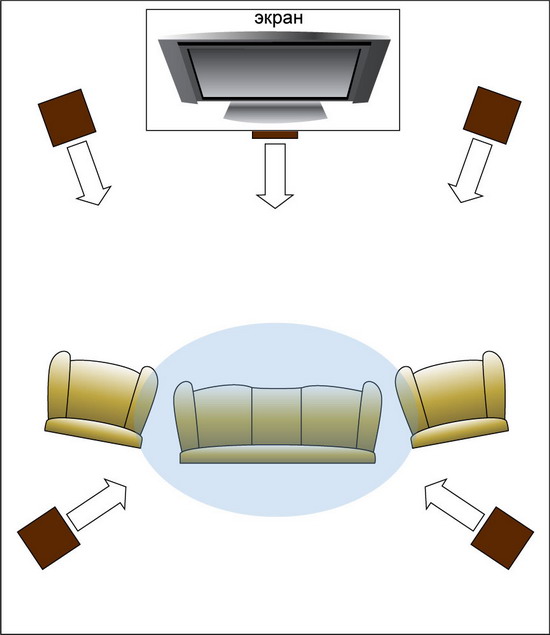

Домашний кинотеатр: не самая удачная схема размещения зрителей 1

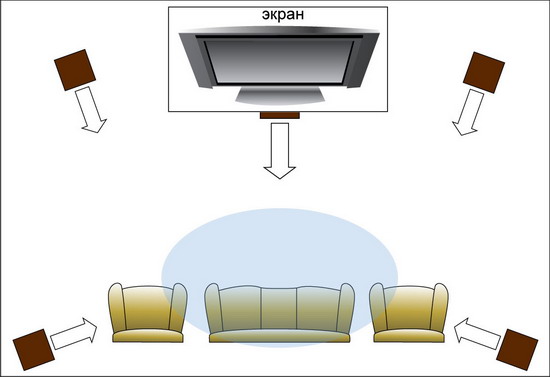

Домашний кинотеатр: не самая удачная схема размещения зрителей 2
Домашний кинотеатр: не самая удачная схема размещения зрителей. Сидящие на креслах остаются вне поля сбалансированного звукового сопровождения, поскольку находящаяся «под ухом» тыловая колонка каждому из крайних зрителей будет слишком досаждать, не позволяя оценить многоканальное звучание в целом. В первом случае зрительские места лучше поставить в два ряда, повесив тыловые колонки на стены (на высоту примерно 2 м), практически вровень со вторым рядом мест. Во втором случае надо просто убрать два крайних креслах – столь компактный ДК не вместит более 3 человек

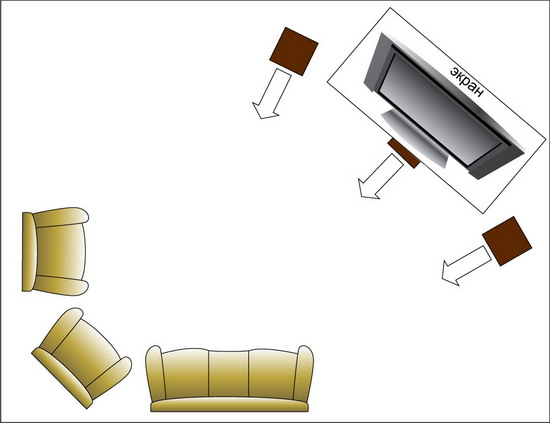

Домашний кинотеатр: одно из самых неудачных расположений ДК
Домашний кинотеатр: одно из самых неудачных расположений ДК. Тыловые колонки правильно установить попросту невозможно, а фронтальные оказываются в угловой зоне, где обычно неблагоприятная акустическая атмосфера
Домашний кинотеатр: такое размещение системы недопустимо категорически
Домашний кинотеатр: такое размещение системы недопустимо категорически, так как полноценного многоканального звучания в этой перекошенной схеме расстановки АС вы не добьётесь
