2008 г.

Базы данных. Вводный курс

Сергей Кузнецов

Назад Содержание Вперёд

4.4. Специальные реляционные операции

В этом разделе мы несколько подробнее рассмотрим специальные реляционные операции реляционной алгебры, такие, как ограничение, проекция, соединение и деление.

4.4.1. Операция ограничения

Операция ограничения WHERE требует наличия двух операндов: ограничиваемого отношения и простого условия ограничения. Простое условие ограничения может иметь:

  • вид (a comp-op b), где a и b – имена атрибутов ограничиваемого отношения; атрибуты a и b должны быть определены на одном и том же домене, для значений базового типа данных которого поддерживается операция сравнения comp-op, или на базовых типах данных, над значениями которых можно выполнять эту операцию сравнения;
  • или вид (a comp-op const), где a – имя атрибута ограничиваемого отношения, а const – литерально заданная константа; атрибут a должен быть определен на домене или базовом типе, для значений которого поддерживается операция сравнения comp-op.

Операцией сравнения comp-op могут быть «=», «», «>», «», «<», «». Простые условия вычисляются в трехзначной логике (см. разд. «Реляционная модель данных», лекция 3), и в результате выполнения операции ограничения производится отношение, заголовок которого совпадает с заголовком отношения-операнда, а в тело входят те кортежи отношения-операнда, для которых значением условия ограничения является true. Тем самым, если в некоторых кортежах содержатся неопределенные значения, и по данной причине вычисление простого условия дает значение unknown, то эти кортежи не войдут в результирующее отношение.

Для обозначения вызова операции ограничения будем использовать конструкцию A WHERE comp, где A – ограничиваемое отношение, а comp – простое условие сравнения. Пусть comp1 и comp2 – два простых условия ограничения. Тогда по определению:

  • A WHERE (comp1 AND comp2) обозначает то же самое, что и (A WHERE comp1) INTERSECT (A WHERE comp2);
  • A WHERE (comp1 OR comp2) обозначает то же самое, что и (A WHERE comp1) UNION (A WHERE comp2);
  • A WHERE NOT comp1 обозначает то же самое, что и A MINUS (A WHERE comp1).

Эти соглашения позволяют задействовать операции ограничения, в которых условием ограничения является произвольное булевское выражение, составленное из простых условий с использованием логических связок AND, OR, NOT и скобок.

Результат выполнения операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 WHERE (СЛУ_ЗАРП > 20000.00 AND (СЛУ_ОТД_НОМ = 310 OR СЛУ_ОТД_НОМ = 315)) (получить данные из отношения СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 о служащих, работающих в отделах 310 и 315 и получающих зарплату, превышающую 20 000.00 руб.) показан на рис. 4.5.


Рис. 4.5.  Результат операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 WHERE (СЛУ_ЗАРП 200 > 20000.00 AND (СЛУ_ОТД_НОМ = 310 OR СЛУ_ОТД_НОМ = 315))

На интуитивном уровне операцию ограничения лучше всего представлять как взятие некоторой «горизонтальной» вырезки из отношения-операнда (выборки некоторых строк из таблицы).

4.4.2. Операция взятия проекции

Операция взятия проекции также требует наличия двух операндов – проецируемого отношения A и подмножества множества имен атрибутов, входящих в заголовок отношения A.

Результатом проекции отношения A на множество атрибутов {a1, a2, ..., an}(PROJECT A {a1, a2, ..., an}) является отношение с заголовком, определяемым множеством атрибутов {a1, a2, ..., an}, и с телом, состоящим из кортежей вида <a1:v1, a2:v2, ..., an:vn> таких, что в отношении A имеется кортеж, атрибут a1 которого имеет значение v1, атрибут a2 имеет значение v2, ..., атрибут an имеет значение vn. Тем самым, при выполнении операции проекции выделяется «вертикальная» вырезка отношения-операнда с естественным уничтожением потенциально возникающих кортежей-дубликатов.

Заметим, что потенциальная потребность удаления дубликатов очень сильно усложняет реализацию операции проекции, поскольку в общем случае для удаления дубликатов требуется сортировка промежуточного результата операции. Основная сложность состоит в том, что этот промежуточный результат в общем случае может быть очень большим, и для сортировки требуется применять дорогостоящие алгоритмы внешней сортировки, выполняемые с применением обменов с внешней памятью. (Под «стоимостью» действия понимается время его выполнения.)

Результат операции PROJECT СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 {СЛУ_ОТД_НОМ} (в каких отделах работают служащие, данные о которых содержатся в отношении СЛУЖАЩИЕ_В_ПРОЕКТЕ_1?) показан на рис. 4.6.


Рис. 4.6.  Результат выполнения операции PROJECT СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 {СЛУ_ОТД_НОМ}

4.4.3. Операция соединения отношений

Общая операция соединения (называемая также соединением по условию) требует наличия двух операндов – соединяемых отношений и третьего операнда – простого условия. Пусть соединяются отношения A и B. Как и в случае операции ограничения, условие соединения comp имеет вид либо (a comp-op b), либо (a comp-op const), где a и b – имена атрибутов отношений A и B, const – литерально заданная константа, и comp-op – допустимая в данном контексте операция сравнения.

Тогда по определению результатом операции соединения A JOIN B WHERE comp совместимых по взятию расширенного декартова произведения отношений A и B является отношение, получаемое путем выполнения операции ограничения по условию comp расширенного декартова произведения отношений A и B (A JOIN B WHERE comp (A TIMES B) WHERE comp).

Если тщательно осмыслить это определение, то станет ясно, что в общем случае применение условия соединения существенно уменьшит мощность результата промежуточного декартова произведения отношений-операндов только в том случае, если условие соединения имеет вид (a comp-op b), где a и b – имена атрибутов разных отношений-операндов. Поэтому на практике обычно считают реальными операциями соединения именно те операции, которые основываются на условии соединения приведенного вида.

В подразделе, касающемся операции ограничения, мы определили трактовку использования в качестве ограничивающего условия произвольного булевского выражения, которое составлено из простых условий над атрибутами отношения-операнда и литеральными константами. Конечно же, и в операции соединения может задаваться произвольное логическое выражение, составленное из простых условий над атрибутами отношений-операндов и константами. Операцию соединения с таким условием comp разумно считать операцией действительного соединения, если оно имеет вид (или может быть преобразовано к виду) comp1 AND (a comp-op b), где a и b – имена атрибутов разных отношений-операндов.

Для иллюстрации операций соединения мы немного изменим заголовки и тела отношений, которые использовались ранее в примерах этой лекции. Пусть теперь имеются отношения СЛУЖАЩИЕ {СЛУ_НОМЕР, СЛУ_ИМЯ, СЛУ_ЗАРП, ПРО_НОМ} (атрибут ПРО_НОМ содержит номера проектов, в которых участвует каждый служащий) и ПРОЕКТЫ {ПРО_НОМ, ПРОЕКТ_РУК, ПРО_ЗАРП} (ПРО_НОМ – номер проекта, ПРОЕКТ_РУК – имя служащего-руководителя проекта, ПРО_ЗАРП – средняя заработная плата служащих, участвующих в проекте). Примерное содержимое тел отношений СЛУЖАЩИЕ и ПРОЕКТЫ показано на рис. 4.7.

Тогда осмысленной операцией соединения общего вида будет СЛУЖАЩИЕ JOIN ПРОЕКТЫ WHERE (СЛУ_ЗАРП > ПРО_ЗАРП) (выдать данные о служащих, получающих заработную плату, превышающую среднюю заработную плату любого проекта). Результаты этого запроса показаны на рис. 4.8.

Хотя операция соединения в приведенной интерпретации не является примитивной (поскольку определяется с использованием операций декартова произведения и проекции), в силу особой практической важности она включается в базовый набор операций реляционной алгебры Кодда. Заметим также, что в практических реализациях соединение обычно не выполняется именно как ограничение декартова произведения. Имеются более эффективные алгоритмы, гарантирующие получение такого же результата.

Существует важный частный случай соединения – эквисоединение (EQUIJOIN) и простое, но важное расширение операции эквисоединения – естественное соединение (NATURAL JOIN). Операция соединения называется операцией эквисоединения, если условие соединения имеет вид (a = b), где a и b – атрибуты разных операндов соединения. Этот случай важен потому, что он чаще всего встречается на практике, и для него существуют наиболее эффективные алгоритмы реализации.


Рис. 4.7.  Отношения СЛУЖАЩИЕ и ПРОЕКТЫ

Операция естественного соединения применяется к паре отношений A и B, обладающих (возможно, составным) общим атрибутом c (т. е. атрибутом с одним и тем же именем и определенным на одном и том же домене). Пусть AB обозначает объединение заголовков отношений A и B. Тогда естественное соединение A и B – это спроецированный на AB результат эквисоединения A и B по условию A.c = B.c15). Хотя операция естественного соединения выражается через операции переименования, соединения общего вида и проекции, для нее обычно используется сокращенная форма, называемая NATURAL JOIN.

На рис. 4.9 приведены результаты операций СЛУЖАЩИЕ JOIN (ПРОЕКТЫ RENAME (ПРО_НОМ, ПРО_НОМ1)) WHERE (СЛУ_ЗАРП = ПРО_ЗАРП) (эквисоединение отношений СЛУЖАЩИЕ и ПРОЕКТЫ: найти всех служащих, получающих зарплату, равную средней заработной плате в каком-либо проекте) и СЛУЖАЩИЕ NATURAL JOIN ПРОЕКТЫ (естественное соединение – выдать полную информацию о служащих и проектах, в которых они участвуют).


Рис. 4.8.  Результат операции СЛУЖАЩИЕ JOIN ПРОЕКТЫ WHERE (СЛУ_ЗАРП > ПРО_ЗАРП)

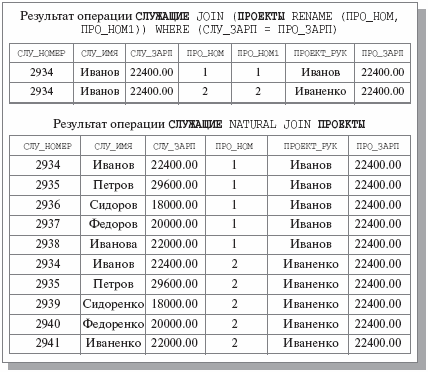

Рис. 4.9.  Результаты операций эквисоединения и естественного соединения отношений СЛУЖАЩИЕ и ПРОЕКТЫ

Если вспомнить введенное нами в конце предыдущей лекции определение внешнего ключа отношения, то должно стать понятно, что основной смысл операции естественного соединения состоит в возможности восстановления сложной сущности, декомпозированной по причине требования первой нормальной формы. Операция естественного соединения не включается в состав набора операций данной реляционной алгебры Кодда, но имеет очень важное практическое значение.

4.4.4. Операция деления отношений

Эта операция наименее очевидна из всех операций реляционной алгебры Кодда и поэтому нуждается в более подробном объяснении. Пусть заданы два отношения – A с заголовком {a1, a2, ..., an, b1, b2, ..., bm} и B с заголовком {b1, b2, ..., bm}. Будем считать, что атрибут bi отношения A и атрибут bi отношения B (i = 1, 2, …, m) не только обладают одним и тем же именем, но и определены на одном и том же домене. Назовем множество атрибутов {aj} составным атрибутом a, а множество атрибутов {bj} – составным атрибутом b. После этого будем говорить о реляционном делении «бинарного» отношения A{a, b} на унарное отношение B{b}.

По определению, результатом деления A на B (A DIVIDE BY B) является «унарное» отношение C{a}, тело которого состоит из кортежей v таких, что в теле отношения A содержатся кортежи v UNION w такие, что множество {w} включает тело отношения B. Операция реляционного деления не является примитивной и выражается через операции декартова произведения, взятия разности и проекции. Мы покажем это в следующей лекции.

Для иллюстрации этой операции предположим, что в базе данных служащих поддерживаются следующие отношения: СЛУЖАЩИЕ, как оно было определено ранее, и унарное отношение НОМЕРА_ПРОЕКТОВ {ПРО_НОМ} (рис. 4.10). Тогда запрос СЛУЖАЩИЕ DIVIDE BY НОМЕРА_ПРОЕКТОВ выдаст данные обо всех служащих, участвующих во всех проектах (результат операции приведен также на рис. 4.10).


Рис. 4.10.  Пример реляционного деления

4.5. Заключение

В завершение лекции хочу отметить несколько моментов. Прежде всего, заметим, что алгебра Кодда была представлена не в ее оригинальной форме, а с некоторыми существенными коррективами, внесенными Кристофером Дейтом. С моей точки зрения, одной из наиболее значительных корректив было добавление тривиальной на первый взгляд операции переименования атрибутов. Когда Эдгар Кодд в конце 1960-х гг. впервые опубликовал свою алгебру, основное внимание в ней уделялось тому, как конструируются результирующие множества кортежей, т. е. что представляют собой тела результатов операций. Гораздо меньше внимания уделялось заголовкам отношений-результатов. Фактически Кодд пытался применить для именования атрибутов результатов операций точечную нотацию, используя для уточнения имен атрибутов имена исходных отношений-операндов. При наличии произвольно сложных и длинных алгебраических выражений этот путь, в лучшем случае, вел к порождению длинных и трудных для восприятия имен. Очевидно, что введение операции переименования атрибутов позволяет легко справиться с этой проблемой.

Далее, алгебра Кодда исключительно избыточна. Операции пересечения, декартова произведения и естественного соединения, на самом деле, являются частными случаями одной более общей операции, о которой пойдет речь в следующей лекции. Введение операции декартова произведения в качестве базовой операции алгебры может ввести в заблуждение неопытных студентов и читателей, не осознающих практическую бессмысленность этой операции.

Почему же мы начали обсуждение базовых манипуляционных механизмов реляционной модели данных с этой небезупречной и несколько устаревшей алгебры? Конечно, прежде всего, из уважения к заслугам доктора Эдгара Кодда, вклад которого в современную технологию баз данных невозможно переоценить. Более практические соображения, повлиявшие на наше решение начать обсуждение с алгебры Кодда, заключались в том, что семантика языка SQL во многом базируется именно на этой алгебре, и нам будет проще изучать SQL, предварительно познакомившись с ней.


15   Здесь A.c и B.c представляют собой так называемые квалифицированные (уточненные) имена атрибутов (часто такой способ именования называют точечной нотацией). Мы будем использовать подобную нотацию в тех случаях, когда требуется явно показать, схеме какого отношения принадлежит данный атрибут.
