В самом общем виде, в соответствии с определениями Gartner [3.6], [3.7], архитектура – это:

• общий план или концепция, используемая для создания системы, такой как здание или информационная система, или "абстрактное описание системы, ее структуры, компонентов и их взаимосвязей";
• семейство руководящих принципов, концепций, правил, шаблонов, интерфейсов и стандартов, используемых при построении совокупности информационных технологий предприятия.

Обратите внимание, что первое определение сфокусировано на описании существующих и будущих систем, второе – на процессе их построения.

Еще несколько определений:

• "Архитектура – это инвестиция в стандарты процессов, технологий и интерфейсов в целях улучшения возможностей организаций и уменьшения стоимости разработки и сопровождения информационных систем. Преимущества инвестиций в архитектуру распространяются на несколько проектов сразу, но не все эти проекты могут быть известны в момент разработки архитектуры";
• "Корпоративная архитектура ИТ – это видение, принципы и стандарты, которыми организации руководствуются при разработке и внедрении технологий" (Giga Group) [3.8];

Архитектура ИТ и принципы ее построения, с одной стороны, зависят от общих стратегических планов, бизнес-потребностей организации, общего видения роли ИТ в деятельности организации, а с другой стороны, определяют многие аспекты, такие как принятая практика по планированию капитальных затрат, обеспечение жизненного цикла систем и т.д. [3.9].

Рассмотрим теперь более подробно, какие отдельные понятия в рамках представления об "архитектуре" существуют, и как они связаны между собой. Можно выделить, по крайней мере, 3 различных "измерения" в данном континууме определений:

• иерархия архитектур различных организационных систем;
• соотношения между объективной реальностью и субъективным восприятием;
• соотношения между общесистемной архитектурой и частными архитектурами.

Точно так же, как и в строительстве, существуют различные уровни архитектуры (план города, план застройки района, планы отдельных зданий), требуется дальнейшая детализация высокоуровневых определений и классификация архитектуры бизнеса и информационных технологий на различных уровнях [3.10]. Таким образом, мы можем говорить об архитектуре предприятия в целом, архитектуре уровня отдельных проектов или семейства продуктов, можем говорить об архитектуре отдельной прикладной системы. И в первом, и во втором, и в третьем случае – это все архитектуры. Вопрос заключается в декомпозиции сложных систем и в том, на каком уровне принимаются те или иные архитектурные решения.

Архитектура предприятия определяет общую структуру и функции систем (бизнес и ИТ) в рамках всей организации в целом (включая партнеров и другие организации, формирующие так называемое "расширенное предприятие") и обеспечивает общую рамочную модель (framework), стандарты и руководства для архитектуры уровня отдельных проектов. Общее видение, обеспечиваемое архитектурой предприятия, создает возможность единого проектирования систем, адекватных, с точки зрения обеспечения потребностей организации, и способных к взаимодействию и интеграции там, где это необходимо. Чуть позже мы вернемся к определению понятия архитектура предприятия.

Архитектура уровня отдельных проектов определяет структуру и функции систем (бизнес и ИТ) на уровне проектов и программ (совокупностей проектов), но в контексте всей организации в целом, т.е. не в изолированном рассмотрении индивидуальных систем. Архитектура уровня отдельных проектов детализирует, соответствует и существует в рамках архитектуры предприятия.

Архитектура прикладных систем определяет структуру и функции приложений, которые разрабатываются с целью обеспечения требуемой функциональности. Некоторые элементы этой архитектуры могут быть определены на уровне архитектуры предприятия или архитектуры отдельных проектов (в форме стандартов и руководств) в целях использования лучшей практики и соответствия принципам всей архитектуры в целом.

Рис. 3.3.  Уровни принятия архитектурных решений

Отличительной характеристикой решений, принимаемых в отношении архитектуры, является то, что эти решения должны приниматься с учетом широкой, или системной, перспективы. Любое решение, которое может быть принято локально (например, в рамках подсистемы), не является архитектурным для системы в целом. Это позволяет делать различие между детальным проектированием и принятием решений по поводу практической реализации системы, с одной стороны, и архитектурными решениями – с другой. Первые решения имеют локальное влияние, а вторые – систематическое. Поэтому для проектных решений нужна соответствующая более широкая перспектива, позволяющая учесть системное влияние решений более высокого уровня, что дает возможность достичь желаемого уровня компромиссов и соглашений между составными частями для обеспечения должного уровня качества системы в целом.

Например, если система, которую мы рассматриваем, является прикладной программной системой, то свобода принятия решений, которые могут приниматься на уровне отдельных ее компонент или модулей, должна быть предоставлена соответствующим разработчикам этих подсистем. Архитектор прикладной системы должен рассматривать вопросы, которые важны для системы в целом.

Если предметом рассмотрения является архитектура проекта или некоторого решения (например, проект создания портала организации, который интегрирует информацию из некоторого количества информационных систем), то решения по поводу архитектуры отдельных прикладных систем должны приниматься, соответственно, разработчиками этих систем. На уровне архитектуры проекта должны рассматриваться только те вопросы, которые имеют систематическое значение или важны для проекта в целом. Например, в нашем примере с порталом это могут быть решения о структуре метаданных, которыми должны руководствоваться все прикладные системы для того, чтобы информация из этих систем могла бы быть опубликована на едином портале.

В этом смысле, чтобы еще раз уточнить предмет содержания данного курса, можно сказать, что мы обсуждаем вопросы и подходы, которые относятся, в основном, к уровню предприятия в целом. При этом под предприятием понимается организация (или государственное ведомство) со всей совокупностью ее информационных систем, либо государство (регион, город) с соответствующей совокупностью информационных систем ведомств.

Определяющей характеристикой, которая отличает архитектуру предприятия (или Корпоративную архитектуру) от других типов архитектур является соответствующий корпоративный масштаб и охват. Она пересекает и пронизывает все внутренние организационные границы: границы различных бизнес-подразделений и границы отдельных функций.

Возникает вопрос: "Почему мы должны делать нечто, что соответствует широте охвата уровня предприятия в целом?" Ответ заключается в том, что это открывает новые возможности и позволяет решать проблемы так, как было бы невозможно на более "низком уровне", т.е. в более узких рамках. Например, это позволяет улучшить совместную работу так, что мы сможем уменьшить дублирование между бизнес-подразделениями, и это, в конечном итоге, приведет к созданию более эффективных систем и экономии затрат.

Теперь рассмотрим "другое измерение", отражающее гносеологический аспект проблемы. С нашей точки зрения, представляется полезным описать следующий "прагматический" подход к формулировке того, "что такое есть архитектура", который частично использует идеи из [3.11].

Каждая информационная система представляет собой сложный, комплексный объект, который к тому же динамически изменяется во времени. Для упрощения мы можем выделить его наиболее существенные характеристики, которые и образуют архитектуру системы, понимаемую как компонентный состав системы и связи между ними. Такой подход позволяет с достаточной определенностью оценивать характеристики системы, планировать ее развитие и сравнивать различные системы. В то же время конкретная реализация информационной системы будет, наряду с архитектурой, "включать" все многообразие экземпляров данных, физическое расположение компонент, фактическую реализацию процессов управления и т.п. Таким образом, архитектура будет представлять собой некоторую модель реальной системы, которая динамически изменяется, сохраняя соответствие оригиналу, как показано на рисунке 3.4.

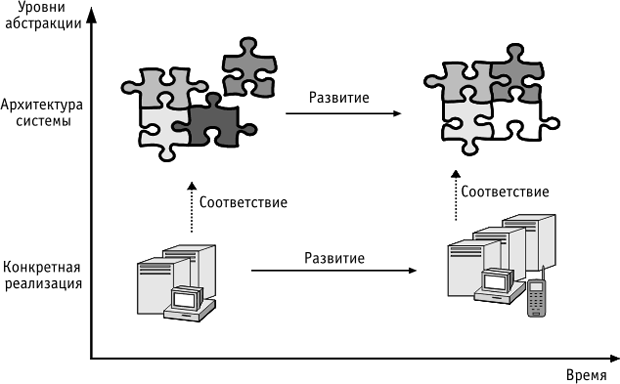

Рис. 3.4.  Архитектура как модель реальной информационной системы
